冲压件检具的意义与注意事项

点击数：502 发布时间： 来源：

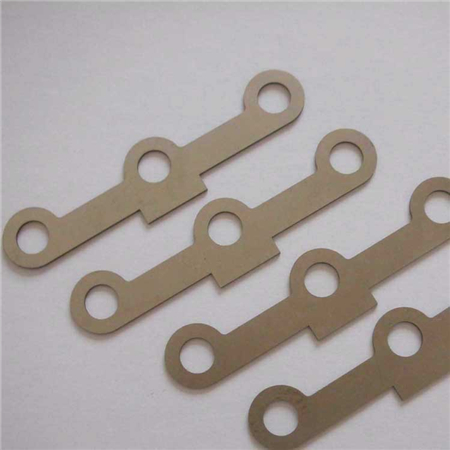

 冲压件检具是冲压件和焊接件等在线检测检验夹具的简称，与其它版本文件提到的样架有同样意义。冲压件检具是一种按需方特定要求专门制造的检测工具，用于冲压件产成品的形状、裁边、冲压件孔位的检测的一种工具，也是是根据冲压件需求所特定要求制造的专门用于冲压件产成品检测的一种工具。检具的形面必须根据零件的CAD数据铣削加工，能体现零件的所有参数，对零件进行定性检测。对于零件上的某些极重要的功能尺寸，还能利用检具进行数值检测。检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。

检具设计、制造和验收应以产品图纸和主模型（或CAD数据）为基准。当零件无主模型（或CAD数据）时，应以产品图纸和经需方认可的样件作为依据。

冲压件检具在制作过程中必须注意到以下几点：

1、冲压件检具具有对冲压件出产成品图面所要求的CTQU部位及CTQ精密度确认精确检测。

2、冲压件检具在设计制造时对冲压件出产成品的CTQ尺寸精度需要精准的管控。

3、冲压件检具在设计时应该对冲压件生产成品冲压过程产生不良进行考量。

4、冲压件检具在设计制造时必须考虑使用的方便化、轻量化、快速化。

5、冲压件检具在设计制造时必须考虑整体结构的坚韧，配件方便维修、更换。

冲压件检具在设计时必须依据客户图面所要求的CTQ尺寸进行设计，采用CNC或者线切割等精密加工方式进行加工制造。检具必须能体现冲压件成品的客户要求的CTQ参数。
