关于五金冲压垫片的小知识

点击数:583 发布时间: 来源:

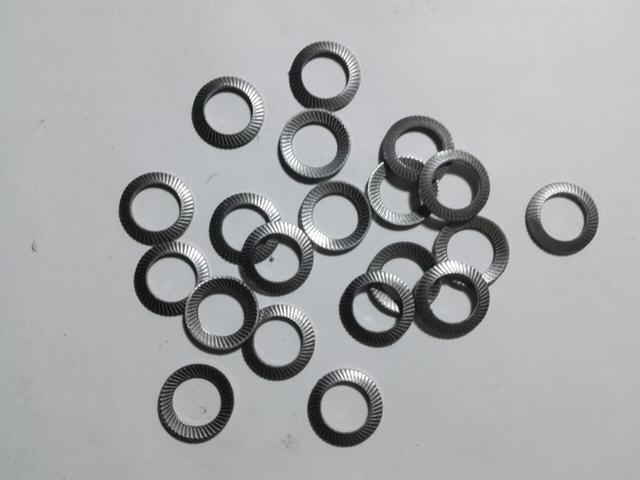

 五金冲压垫片主要用于电子仪器模具制造精密机械五金零件机械零件冲压件小五金制造。模具维修模具测量间隙和因机械老化时出现晃动摇摆及不稳定现象时,可采用垫片来解决机机器维修问题。法兰连接中的密封作用也是五金冲压垫片的一个很大的用途。五金冲压垫片的种类多种多样,主要分为平垫、弹垫和止动垫片

1、平垫主要是用铁板冲压出来的,形状一般是一个平垫圈,中间有一个孔。平垫的作用:加大螺丝与机器的接触面积减除弹簧垫在卸螺丝的时候对机器表面的损害使用时须是一弹簧垫一平垫,平垫挨着机器表面,弹簧垫在平垫和螺帽之间。

2、弹垫弹簧垫圈在一般机械产品的承力和非承力结构中应用广泛,其特点是成本低廉、安装方便,适用于装拆频繁的部位。但是弹簧垫圈的防松能力很低!尤其在目前欧美各国要求高可靠性产品中采用率极低,特别是重要的承力结构连接部位早已被抛弃好多年。我们国家在军工方面还有部分应用,但已改进为不锈钢材料。据说,钢制弹簧垫圈在CASC早就是被禁止使用了!原因有两个“涨圈”是氢脆。

弹簧垫圈装置在螺母下面用来防止螺母松动。弹簧垫圈用于防松,平垫圈没有防松功能,平垫圈只是增大接触面积。

平垫仅仅是加大接触面积,弹簧垫可以防松,比如电机与机座连接的螺栓一般要加弹簧垫,因为电机震动如果没有弹簧垫,螺母会松动一般带有震动的装备上的紧固件上装有弹簧垫片。

平垫圈的主要作用是保护连接件的表面防止螺栓螺母拧紧时划伤工件表面;弹簧垫是防松的。但有些重要的连接,如主要依靠压紧产生摩擦力传递动力的地方,是不能使用弹簧垫的,用了降低连接刚性,反容易出事。

3、止动垫片顾名思义就是与螺母配合使用、防止螺母松动的垫圈。一般分为圆螺母用止动垫圈、外舌止动垫圈、双耳止动垫圈、单耳止动垫圈等。圆螺母用止动垫圈主要是用在小圆螺母锁紧的场合;外舌止动垫圈、双耳止动垫圈、单耳止动垫圈都是用在跟一般螺母锁紧的场合。

无论哪一种类型的垫片在恶劣的使用环境中要保证长时间的有效密封,都须具备以下八个重要特性:
    1.气密性 对于密封系统的介质,垫片在推荐的温度和压力工作一定时间内不发生泄露。
    2.可压缩性 垫片和法兰的接触面在连接螺栓紧固后,应能很好吻合,以保证密封。
    3.抗蠕变性  垫片在压力负荷和使用温度的影响下,抗蠕变性应较好,否则回造成螺栓扭距损失,导致垫片的表面应力减小,从而硬气系统泄露。
    4.抗化学腐蚀  所选用的垫片应不受化学介质的腐蚀,而且不能污染介质。
    5.回弹性  即使在系统稳定的状况下,相连接的两个法兰由于温度和压力的影响肯定会存在微小位移,垫片的弹性功能应能弥补此位移,以保证系统的密封性。
    6.抗黏接性  垫片在使用后应能方便的从法兰上拆除,不粘接
    7.无腐蚀性  垫片应对连接的法兰表面无腐蚀性。
    8.耐温度  所选用的垫片应保证在系统的最低温度和最高温度下正常使用。
