关于五金冲压件的尺寸公差标准

点击数：523 发布时间： 来源：

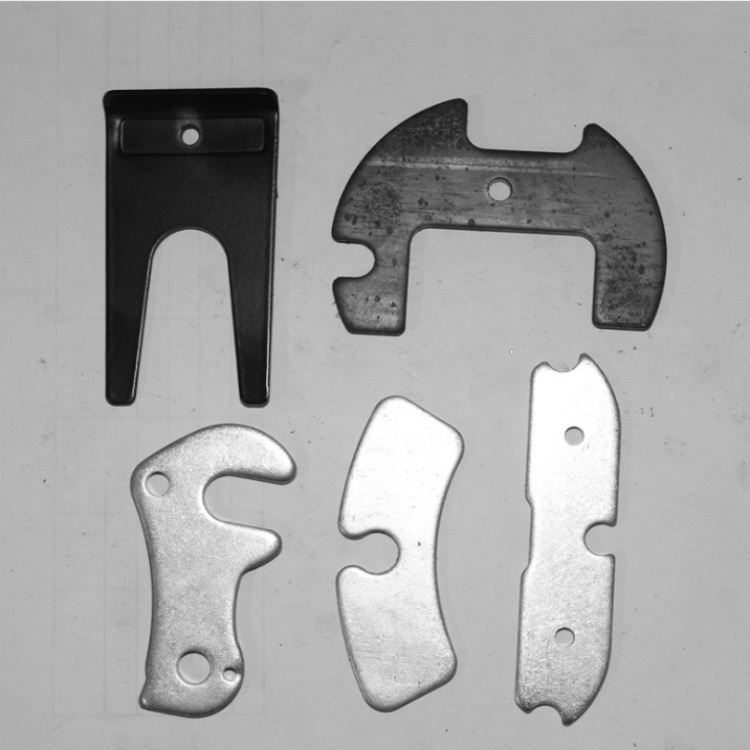

 精密五金冲压件的公差大小跟尺寸和所选择的公差等级有关.选择公差等级既要知足设计要求,又要考虑工艺的可能性和经济性.也就是说,知足使用要求的情况下,尽量加至公差值,亦即选用较低的公差等级.

《GB/T13914-2002冲压件尺寸公差》规定了冲压件的尺寸公差。按照平冲压件和成形冲压件分别规定了尺寸公差。冲压件的尺寸公差数值与冲压件尺寸和板厚两个尺寸有关，另一方面与精度等级有关。

平冲压件尺寸公差：分为11个等级，用ST1至ST11表示，其中ST表示平冲压件尺寸公差，公差等级代号用阿拉伯数字表示。从ST1到ST11精度等级依次降低。

成形冲压件尺寸公差：成形冲压件分为10个精度等级，用FT1到FT10表示，其中FT表示成形冲压件尺寸公差，阿拉伯数字表示公差等级。从FT1到FT10精度等级依次降低。

冲压件极限偏差：孔尺寸按下偏差为0，上偏差为下偏差加尺寸公差；轴尺寸规定上偏差为基本偏差，数值为0，下偏差为上偏差减去尺寸公差。对于孔中心距，孔边距，弯曲、拉深的长度、高度等上下偏差规定为尺寸公差的一半。
    公差是尺寸变动的范围，它的数值越，,精度越低，加工难度越少；数值越小就表示精度越高，加工难度越大。哪么，在生产中要注意的大部份是哪几项呢？
    1. 弯曲角度：经弯曲成形而形成冲压件的角度尺寸
      2.冲裁角度：在平板或成形件平面处，经冲裁加工而成的角度尺寸
      3.冲裁圆角半径：经冲孔、落料及其它分离工序加工而成冲压件圆角半径的线性尺寸
      4.成型尺寸：经弯曲、拉伸及其它工序加工而成冲压件的线性尺寸
      5.冲裁尺寸：经冲孔、落料及其它分离工序加工而成冲压件的线性尺寸
