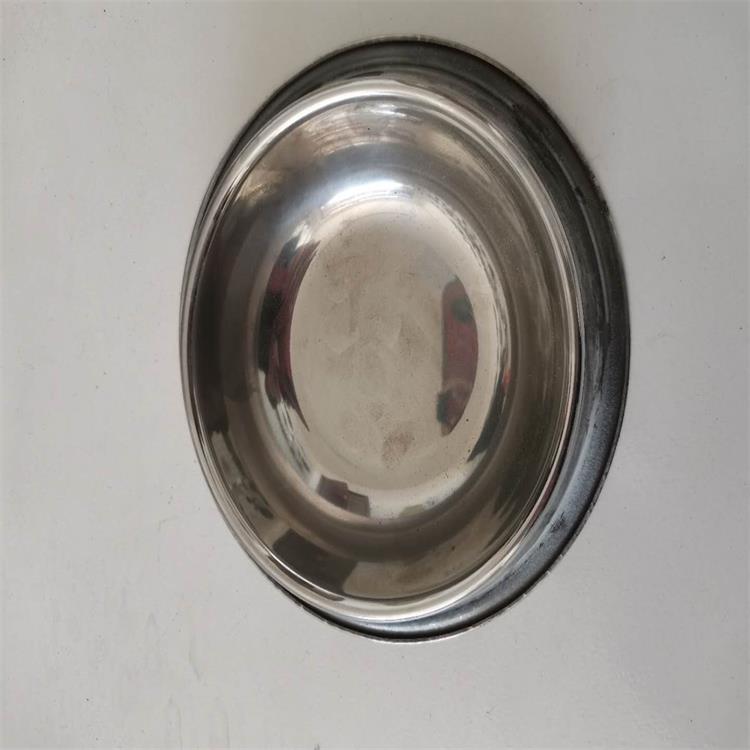

拉伸件是把一定形状的平板坯料或空心件通过拉伸模制成各种开口空心件的冲压工序．用拉伸的方法可以制成筒形、阶梯形、盒型、球形、锥形及其它复杂形状的薄壁零件。因此，拉伸在汽车、拖拉机、电器、仪表、电子、肮空、航天等各种工业部门及日常生活用品的冲压生产中占据相当重要的地位。
拉伸件的选用和设计问题分析：
1、拉伸件的制造尽量选用标准模架，而标准模架的型式和规格就决定了上、下模座的型式和规格。如果需要自行设计模座，则圆形模座的直径应比凹模板直径大30~70mm，矩形模座的长度应比凹模板长度大40~70mm，其宽度可以略大或等于凹模板的宽度。模座的厚度可参照标准模座确定，一般为凹模板厚度的1.0~1.5倍，以保证有足够的强度和刚度。对于大型非标准模座，还必须根据实际需要，按铸件工艺性要求和铸件结构设计规范进行设计。
2、所选用或设计的模座必须与所选压力机的工作台和滑块的有关尺寸相适应，并进行必要的校核。比如，下模座的小轮廓尺寸，应比压力机工作台上漏料孔的尺寸每边至少要大40~50mm。
3、模座材料一般选用HT200、HT250，也可选用Q235、Q255结构钢，对于大型精密模具的模座选用铸钢ZG35、ZG45。
4、模座的上、下表面的平行度应达到要求，平行度公差一般为4级。
5、上、下模座的导套、导柱安装孔中心距必须一致，精度一般要求在±0.02mm以下；模座的导柱、导套安装孔的轴线应与模座的上、下平面垂直，安装滑动式导柱和导套时，垂直度公差一般为4级。
6、模座的上、下表面粗糙度为Ra1.6~0.8μm，在保证平行度的前提下，可允许降低为Ra3.2~1.6μm。
垫板：垫板的作用是直接承受和扩散凸摸传递的压力，用以降低模座所受的单位压力，防止模座被局部压陷，垫板的外形尺寸与凹模相同，其固定方法也采用螺钉和销钉固定。
拉伸件在设计过程中要遵循的原则：
首先是要保证产品的正常使用，然后在此前提下尽量降低拉伸件的尺寸精度等级和表面粗糙度等级，这不仅有利于生产，而且废品率也会相应降低很多，产品的质量也会趋于稳定。
每个拉伸件生产企业拥有的机械设备都是有限的，所以我们在设计产品方案的时候，要尽可能使这些设备得到大化的利用。其实说到底，拉伸件的质量和使用性能才是关键的，符合后期的使用也是一个基本原则。当然在加工生产的过程中，产品免不了会出现缺陷，我们要做的就是将这些不合格率降低到小，这样才能提升拉伸件的生产效率。
