一、产品概述

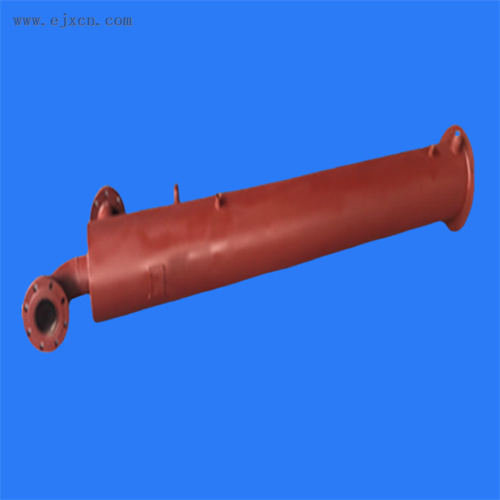

SFSZ型湿式放散装置是我厂结合广大现场用户反馈的基础上，同时参考水封防爆阻火器的原理设计而成，为 瓦斯输送系统工作在设定的压力范围内的一种 保护装置，当瓦斯抽放管道发生压力超过所设定的 值时，放散阀自动释放超压介质，从而达到 保护作用。本款产品可根据不同管路直径的大小和用户要求的不同，选择不同规格的湿式放散装置。



二、产品结构

本款湿式放散装置主要结构由：进气部位、液位计、手动进水阀、手动放水口、排渣口、自动放散部位等。



三、工作原理

为了煤矿水环真空泵的 运行和整个运输系统工作在设定的压力范围内，在输送系统的主管道上设置一个瓦斯湿式 放散装置。当输送系统管道压力增高时，内套水面下降，外套水面上升；当内套水面下降到露出内套下沿时，瓦斯便通过水溢出排空。系统压力可通过加装液位差压变送器和电磁阀改变放散器内的水量来调整。通过液位差压变送器可实现控制和报警。瓦斯的排空是通过水而放散到空中的，因此放散装置能够将外部可能存在的火源于系统内瓦斯隔离，实现 放散。



四、系统压力控制原理

先按照要求预设湿式放散装置水位控制进水电磁阀、放水电磁阀，当水位低于预设湿式放散阀水位，水位传感器输出信号给控制器，控制器命令进水电磁阀打开进水至湿式放散阀水位关闭；当传感器测得水位超过湿式放散阀水位，将输出信号给控制器，控制器命令放水阀打开放水，至湿式放散阀水位关闭。
