机器狗工况模拟测试台：六自由度并联平台助力足式机器人标准化验证
随着机器狗技术快速迭代，产品逐步落地电力巡检、应急搜救、工矿安防、物流转运等工程场景，机器狗的步态稳定性、抗扰动能力、极限工况适应性直接决定整机作业可靠性。在研发迭代过程中，需要复现斜坡倾斜、碎石颠簸、侧向滑移、地面沉降等复杂地形扰动，完成步态调试、姿态补偿、抗倾覆与耐久验证。传统外场测试模式已经难以匹配足式机器人研发对可复现、可控变量、高安全性的测试需求，机器狗工况模拟测试台成为解决行业痛点的核心工业装备。
行业痛点
当前机器狗研发测试环节普遍面临多重现实难题：
1. 工况难以标准化复现：户外测试受天气、光照、地形、风力干扰严重，坡度、颠簸、侧滑等扰动条件无法精准复刻，对照试验变量难以隔离，算法迭代缺少统一基准，测试数据离散度较高，无法精准判定优化效果。
2. 样机损耗成本居高不下：野外行走、倾覆冲击会造成机器狗关节伺服、足端力传感器、机载感知器件频繁损伤，样机维修更换成本高，高强度极限工况试错风险大，抬高中小研发团队与高校实验室的研发投入。
3. 测试运动维度不足：简易倾斜台、普通振动台仅能实现单角度或者单向振动输出，无法还原俯仰、横滚、偏航叠加纵移、横移、升降的多维耦合扰动，与真实物理工况存在明显差距，边界故障工况无法充分暴露验证。
4. 虚实仿真鸿沟明显，试验效率受限：纯软件仿真与真机物理特性存在差异，仿真结果不能直接等同于实物表现；外场试验受场地气候约束，无法实现 7×24 小时不间断循环耐久测试，拉长整机研发验证周期。
针对上述行业痛点，南京拓维运动科技（定制平台厂家）推出 TW6 系列机器狗工况模拟测试台，依托成熟六自由度并联机构技术，将野外复杂作业工况迁移至实验室内部完成，实现扰动工况可控复现，为机器狗步态算法调试、姿态补偿验证、整机可靠性考核提供完整硬件解决方案。
核心技术架构与工作原理

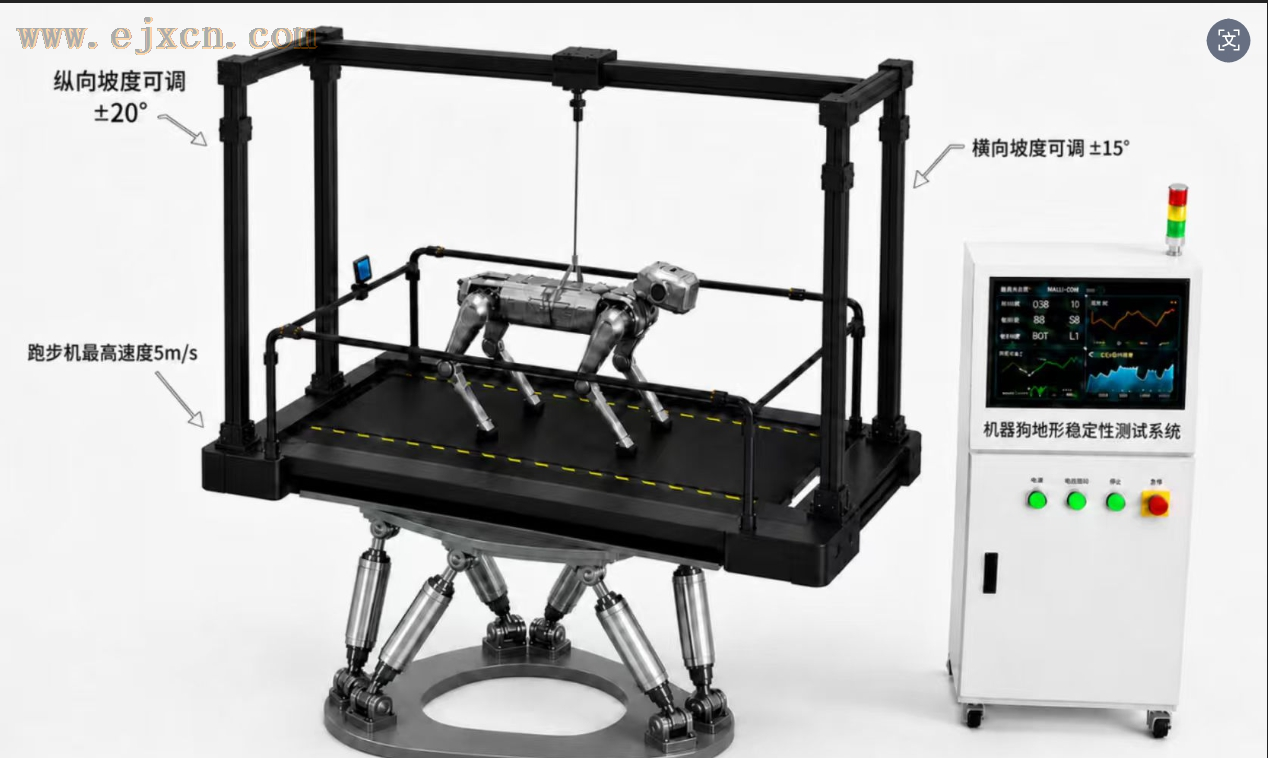

TW6 系列机器狗工况模拟测试台采用 Stewart 六自由度并联机构作为机械本体，整套系统由底部固定基座、六组伺服电动驱动支链、高精度万向铰接组件、动平台承载台面、电气控制系统以及专属运动控制软件共同组成。
设备依靠空间运动学正逆解算模型，六组伺服支链协同伸缩，通过万向铰消除运动干涉，驱动动平台同步输出俯仰、横滚、偏航三轴旋转运动，以及纵移、横移、升降三轴平移复合运动。并联机构具备结构刚度高、载荷由多支链共同分担、运动累积误差小、抗瞬时冲击性能突出的技术优势，能够承受机器狗行走、起跳、落地带来的动态冲击载荷，长时间循环测试条件下保持运动精度稳定；伺服电动驱动方案无液压油污渗漏，适配搭载精密传感器的机器狗整机测试环境。
实际工作时，将被测机器狗放置于动平台台面，系统导入自定义路谱轨迹、仿真输出工况或者真实外场采集的扰动数据，测试台输出多维姿态与位移激励，模拟各类复杂地形扰动。机器狗机载感知系统感知外部激励并完成步态、姿态闭环调节，平台同步完成运动数据采集、记录，实现室内闭环测试，降低对外场实地测试的依赖。
产品关键参数与性能指标
|
项目
|
技术指标
|
|
产品型号
|
TW6（可根据需求定制）
|
|
载荷覆盖
|
1kg~50 吨
|
|
自重
|
因型号和配置而异
|
|
台面尺寸
|
可根据安装空间和使用需求进行非标定制
|
|
工作温度
|
-20℃?70℃
|
|
俯仰角度
|
±5~±45°
|
|
横滚角度
|
±5~±45°
|
|
偏航角度
|
±5~±45°
|
|
纵移行程
|
±10mm?±1000mm
|
|
横移行程
|
±10mm?±1000mm
|
|
升降行程
|
±10mm?±1000mm
|
|
说明：角度、位移参数可连续无级调节，可结合机器狗样机重量、测试工况需求完成整机非标适配。
|
电气与软件系统规格
电气规格
• 电源要求：AC220V/AC380V
• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485
• 控制频率：伺服环 1000Hz，姿态环 200Hz
• 安全等级：PLd/Cat.3，具备过载 / 漏电保护功能，保障样机与设备运行安全
软件规格
• 通讯协议：EtherCAT、UDP、TCP/IP、USB 串行
• 兼容仿真：X?Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件，支持半实物仿真联合调试
• 控制系统：配备专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、测试工况自定义配置与完整数据日志回放，便于研发人员做算法标定与问题溯源。
典型应用场景与应用价值
机器狗工况模拟测试台面向足式机器人研发全流程，覆盖企业研发中心、科研院所、高校机器人实验室等单位，核心应用场景如下：
1. 步态与平衡算法调试：模拟平整路面、连续斜坡、碎石颠簸路面，开展机器狗常规行走、转向启停步态迭代，优化重心分配、足部落地缓冲逻辑，验证姿态补偿控制策略。
2. 动态扰动抗干扰测试：复现侧向倾斜、地面滑移、瞬时沉降等复合扰动工况，考核机器狗外部扰动下的平衡恢复能力、抗倾覆性能，挖掘控制算法潜在缺陷。
3. 极限工况耐久可靠性测试：开展 7×24 小时不间断循环试验，模拟重载作业、高频颠簸边界工况，验证关节执行器、传感器长时间工作稳定性，加速暴露整机可靠性问题，减少户外样机损耗。
4. 虚实结合半实物仿真验证：对接各类动力学仿真工具，打通仿真与实物样机的数据链路，缩小仿真?实物鸿沟，将仿真工况直接映射到物理测试台，快速完成仿真策略实物验证。
5. 教学与课题研究实验：用于高校机器人工程学科实验，开展六自由度并联机构运动学、足式机器人动力学相关课题研究，构建标准化实训实验条件。
通过使用机器狗工况模拟测试台，研发团队能够实现测试工况可控可复现，减少外场测试依赖，降低样机损坏风险，缩短机器狗产品研发迭代周期，为巡检、搜救、特种作业类机器狗的工程化落地提供有力硬件支撑。
总结
在机器狗产业快速发展背景下，标准化室内测试装备是足式机器人从样机走向工程化产品的重要基础。南京拓维运动科技 TW6 系列机器狗工况模拟测试台，依托高刚度六自由度并联机构、高性能伺服控制系统与开放软件生态，完整覆盖姿态旋转、多维位移复合扰动模拟，解决传统测试手段工况不可控、损耗高、维度不足的行业痛点，助力机器狗研发测试向着标准化、智能化、高效化方向发展，赋能足式机器人行业高质量发展。
