伺服控制训练平台技术解析：TW6六自由度并联机构赋能仿真训练体系升级
随着工业仿真、职业实训与特种作业考核体系的不断完善，伺服控制训练平台已成为航空航天、车辆工程、海事航运、科研教学等领域开展沉浸式模拟训练、半实物仿真验证的核心运动执行装备。通过高精度复现多维度姿态变化与动态工况，该类平台可在室内环境完成高危、高成本、难复现场景的实操训练，有效降低外场试验风险，提升实训效率与数据可追溯性。
但在行业实际落地过程中，传统训练装备仍存在多项技术瓶颈，制约训练质量与试验效率：一是运动维度受限，多数三轴及以下摇摆装置无法实现六自由度耦合运动，对复杂颠簸、姿态突变、冲击工况的还原度不足，训练体感与真实场景偏差较大；二是伺服同步控制精度有限，部分并联机构平台多轴协同响应滞后，运行过程存在抖动、相位偏差，姿态补偿效果不佳，同一训练工况复现一致性差；三是标准化产品适配性弱，载荷、行程、安装尺寸固定，难以覆盖从小型教学样机到重型模拟座舱的差异化需求，非标改造成本高、周期长；四是软硬件生态封闭，通讯接口与协议兼容性不足，难以对接主流仿真软件，开放度低，限制了科研二次开发与自定义训练工况的搭建；五是环境适应性与安全防护等级不足，难以满足实训基地长时间连续运行的工况要求。
针对上述行业痛点，南京拓维运动科技作为专业定制平台厂家，推出 TW6 系列伺服控制训练平台，依托成熟的 Stewart 并联机构技术与高性能伺服控制系统，为多领域仿真训练场景提供高可靠性、可定制化的六自由度运动解决方案。
一、核心技术架构与工作原理

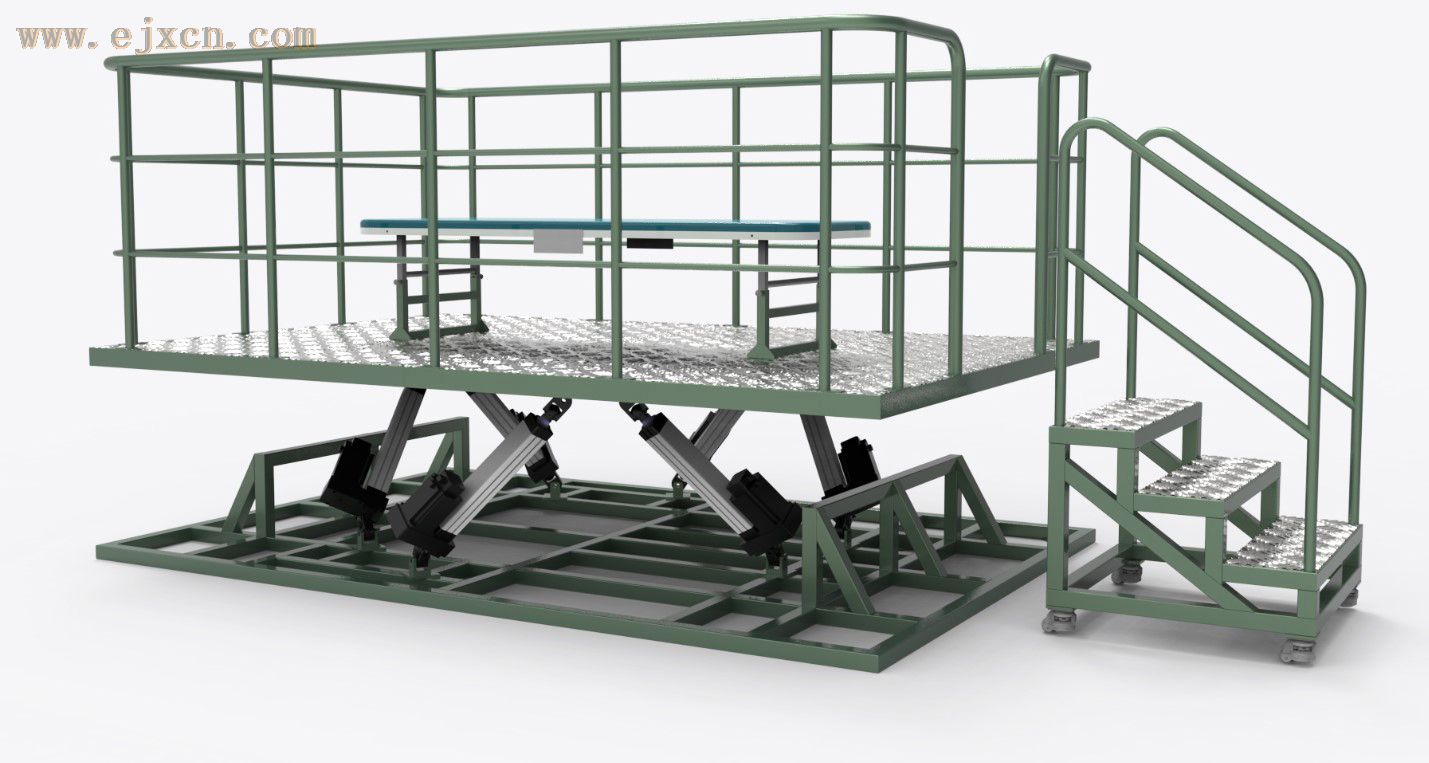

TW6 伺服控制训练平台采用经典 Stewart 并联机构构型，整套系统由静平台基座、上动平台、六组高精度伺服电动缸支链、万向铰接组件、实时运动控制器及上位控制软件组成。系统以多轴伺服闭环控制为核心，通过六支电动缸的协同伸缩驱动，实现动平台在三维空间内的俯仰、横滚、偏航旋转与纵移、横移、升降平移共六个自由度的复合运动，精准复现目标场景的动态姿态变化。
平台核心技术优势集中在三个维度：
• 并联机构力学优化设计：六支链空间对称布局，载荷均匀分摊，整体结构刚度高，重载工况下台面形变量小，运动稳定性强，可支撑长时间高频次训练运行。
• 多轴高精度同步控制技术：采用实时伺服控制算法，保障六支电动缸运动时序与位移的高度同步，有效抑制运动抖动与相位延迟，实现高精度姿态补偿，确保训练工况的可复现性。
• 专业体感洗出算法：内置运动洗出算法，在平台物理行程约束下，最大化还原真实运动体感，降低长时间训练的眩晕感，同时支持体感强度、运动幅度的灵活调节，适配不同训练科目要求。
二、产品关键参数与性能指标
TW6 伺服控制训练平台支持全参数定制，可根据具体应用场景匹配载荷、行程与安装尺寸，核心参数与性能指标如下：
|
类别
|
参数项
|
技术指标
|
|
基础参数
|
产品型号
|
TW6（支持按需定制）
|
|
基础参数
|
载荷覆盖
|
1kg~50 吨（依应用场景确定）
|
|
基础参数
|
设备自重
|
因型号和配置而异
|
|
基础参数
|
外形尺寸
|
可根据安装空间与使用需求非标定制
|
|
基础参数
|
工作温度
|
-20℃ ~ 70℃
|
|
性能指标
|
俯仰角度
|
±5° ~ ±45°
|
|
性能指标
|
横滚角度
|
±5° ~ ±45°
|
|
性能指标
|
偏航角度
|
±5° ~ ±45°
|
|
性能指标
|
纵移行程
|
±10mm ~ ±1000mm
|
|
性能指标
|
横移行程
|
±10mm ~ ±1000mm
|
|
性能指标
|
升降行程
|
±10mm ~ ±1000mm
|
三、电气与软件系统规格
电气系统规格
平台采用工业级电气配置，适配工业现场与实验室供电环境，具备完善的安全防护机制：
• 电源要求：支持 AC220V/AC380V 供电，适配不同场景供电条件；
• 通讯接口：配备千兆以太网（EtherCAT）、USB3.0、RS485 等多类型接口，满足上位机控制、数据传输与外设对接需求；
• 控制频率：伺服环控制频率 1000Hz，姿态环控制频率 200Hz，保障运动响应的实时性与控制精度；
• 安全等级：达到 PLd/Cat.3 安全等级，内置过载保护、漏电保护等多重安全机制，有效保障训练过程中设备与人员安全。
软件系统规格
平台配套专属六自由度运动控制系统，具备完善的仿真适配与二次开发能力：
• 通讯协议：支持 EtherCAT、UDP、TCP/IP、USB 串行等多种通讯协议，可与各类上位系统、仿真软件稳定对接；
• 仿真软件兼容：可无缝适配 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真与工程软件，满足不同领域的训练与试验需求；
• 控制功能：内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、训练工况自定义配置与运动数据日志回放，便于训练效果复盘、数据归档与科研试验拓展。
四、典型应用场景与应用价值
TW6 伺服控制训练平台凭借可定制化、高保真、强兼容的特性，可广泛应用于多类仿真训练场景，为不同行业赋能：
1. 航空航天模拟训练：可搭载飞行模拟座舱，复现气流扰动、姿态突变、颠簸冲击等多种飞行工况，用于飞行员基础实操训练、特情处置模拟训练及飞控系统半实物仿真验证，大幅降低实机训练成本与风险。
2. 车辆工程驾驶实训：对接车辆动力学仿真软件，精准还原不同路况下的颠簸、侧倾、加减速等动态反馈，适用于特种车辆驾驶实训、自动驾驶人机交互训练及车载设备动态可靠性测试。
3. 海事航运船员训练：模拟不同等级海况下的船舶摇摆、升沉运动，开展船员海上适应性训练、航海操作模拟实训，也可用于船载导航、通信设备的动态环境试验。
4. 高校与科研院所教学科研：面向机械工程、自动化、车辆工程等专业的教学实训，支撑并联机构控制算法、运动学建模等课题研究，开放的开发接口便于师生开展算法验证与创新试验。
5. 特种装备操作训练：针对工程机械、矿山设备、特种作业装备等，复刻作业过程中的动态姿态变化，完成操作人员岗前实训与考核，规避真实作业场景的安全风险。
通过伺服控制训练平台的落地应用，各行业可将高风险、高成本的外场实操转化为可重复、可量化的室内模拟训练，既保障训练科目覆盖的全面性，也实现训练过程的数据化、标准化管理，有效提升实训效率与质量。
五、总结
随着仿真训练技术向高精度、智能化、国产化方向持续演进，伺服控制训练平台作为核心运动载体，其技术性能与场景适配能力直接决定实训与试验工作的整体水平。南京拓维运动科技作为定制平台厂家，依托 TW6 系列六自由度伺服控制训练平台，以成熟的并联机构技术、稳定的伺服控制系统、开放的软件生态，针对性解决传统训练装备维度不足、适配性弱、系统封闭等行业痛点，可根据用户的载荷需求、行程参数、安装条件提供全流程非标定制服务，为航空、车辆、海事、科研等领域提供可靠的运动仿真训练解决方案，助力各行业模拟训练体系的标准化、
