六自由度运动模拟平台：国产高精度运动仿真装备助力多行业仿真试验升级
随着航空仿真、汽车智能驾驶、船舶海事、高校科研试验、沉浸式实训等行业快速发展，市场对于能够复现真实空间姿态、多维度动态工况的试验装备需求持续提升，六自由度运动模拟平台作为运动仿真领域的核心硬件装备，成为各类半实物仿真、姿态复现、设备可靠性测试项目的关键载体。但在实际项目落地过程中，行业仍然面临诸多现实痛点。
当前市场上部分六自由度运动模拟平台产品存在运动同步精度不足、姿态漂移，仿真复现效果差，直接造成试验数据失效；部分设备载荷虚标，重载工况下刚度不足，无法满足大吨位测试需求；大量标准化产品不支持非标改造，台面尺寸、安装接口难以适配现场空间条件；多数设备配套软件系统封闭，缺少开放接口，无法对接主流仿真软件，难以开展二次开发；同时部分产品安全防护等级不足，长期连续运行存在安全隐患；进口装备采购成本高、交付周期漫长，制约国内项目推进效率。针对以上行业痛点，南京拓维运动科技作为定制平台厂家，推出 TW6 系列六自由度运动模拟平台，依托并联机构技术体系，提供高可靠、可定制、软硬件一体化的运动模拟解决方案，破解仿真试验中的各类技术难题。
核心技术架构与工作原理

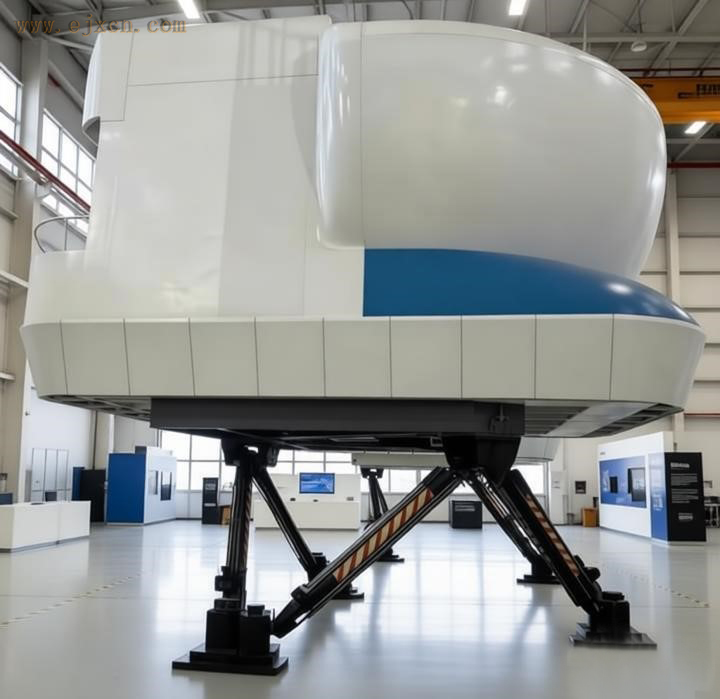

TW6 系列六自由度运动模拟平台基于经典 Stewart 并联机构构型开发，整套系统由固定基座、动平台、六组伺服驱动支链、万向铰链单元、伺服控制系统与运动解算软件共同构成。六组独立伺服驱动支链通过虎克铰分别连接固定基座与动平台，控制系统接收上位机仿真指令，通过逆向运动学解算模型，实时计算每组支链目标伸缩量，各伺服单元协同动作，驱动动平台完成三维空间内三个方向平移（纵移、横移、升降）以及三个方向旋转（俯仰、横滚、偏航）共六自由度复合运动，实现复杂姿态与运动工况的高精度复现，具备高刚度、高响应、承载能力强、动态特性优异的并联机构固有优势，可完成姿态补偿、运动复现、多工况模拟等任务，满足工业仿真与科研测试的严苛要求。
产品关键参数及性能指标
TW6 系列六自由度运动模拟平台支持按需定制，覆盖从轻载试验到大吨位重载的全载荷区间，核心参数与性能指标如下：
|
参数类别
|
参数详情
|
|
产品型号
|
TW6（可根据需求定制）
|
|
载荷范围
|
1kg~50 吨（依据具体应用场景确定）
|
|
自重
|
因型号和配置而异
|
|
外形尺寸
|
可根据安装空间和使用需求进行非标定制
|
|
工作温度
|
-20℃?70℃
|
|
俯仰角度
|
±5~±45°
|
|
横滚角度
|
±5~±45°
|
|
偏航角度
|
±5~±45°
|
|
纵移行程
|
±10mm?±1000mm
|
|
横移行程
|
±10mm?±1000mm
|
|
升降行程
|
±10mm?±1000mm
|
电气与软件系统规格
电气规格
• 电源要求：AC220V/AC380V
• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485
• 控制频率：伺服环 1000Hz，姿态环 200Hz
• 安全等级：PLd/Cat.3，集成过载 / 漏电保护，具备故障监测、急停保护等多重安全机制，保障设备连续运行安全稳定。
软件规格
• 通讯协议：EtherCAT、UDP、TCP/IP、USB 串行
• 仿真软件兼容：X?Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真环境，可快速完成系统对接联调。
• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与数据日志回放，便于科研人员完成数据采集分析、自定义仿真工况开发，适配多样化试验需求。
典型应用场景与应用价值
TW6 系列六自由度运动模拟平台凭借强定制化、高稳定性、开放可拓展的软硬件体系，可适配多个行业的仿真试验需求：
1. 航空航天仿真领域：用于飞行模拟器训练、机载设备振动耐久测试、卫星部件姿态模拟，复现高空湍流、起飞着陆冲击、侧风扰动等工况，降低实机试飞频次，缩减研发与训练成本，保障试验人员安全。
2. 汽车与智能驾驶仿真：对接硬件在环仿真系统，模拟颠簸路面、高速过弯、侧向滑移等路况，开展底盘性能验证、ADAS 算法测试、车载零部件可靠性试验，缩短整车研发验证周期。
3. 船舶与海洋工程：复现不同等级海况下船体摇摆、起伏运动，开展船载装备耐波性测试、船员模拟实训，也可作为隔振姿态补偿平台，抵消海浪扰动带来的姿态变化。
4. 高校与科研院所试验：用于并联机构教学研究、力学振动试验、地震工况复现、精密装备姿态调姿，开放的二次开发接口方便科研团队开展算法验证与课题研究。
5. 科普实训与沉浸式模拟：用于驾驶实训、灾害模拟、沉浸式体验项目，在安全虚拟环境还原各类极限运动工况，实现实训教学与科普展示。
总结
六自由度运动模拟平台是运动仿真产业链当中的核心硬件，其性能直接决定仿真试验数据可靠性、模拟还原真实度。南京拓维运动科技作为定制平台厂家，TW6 系列六自由度运动模拟平台依托成熟并联机构技术、完整电气软件体系、灵活非标定制能力，兼顾载荷、行程、温区、接口适配，面向航空、汽车、船舶、科研等行业，为用户提供国产化运动模拟装备，助力各行业仿真试验向着标准化、智能化方向迭代升级。
