船舶摇摆试验台：六自由度海况仿真，助力海事装备可靠性验证
随着船舶制造、海洋工程与海事科研产业快速发展，船载装备可靠性验证、船体耐波性研究、船员海上实训等工作对海况模拟装备提出更高要求。海洋环境下风浪、洋流共同作用，会使船舶同时产生俯仰、横滚、偏航以及多向位移耦合的复杂摇摆运动，直接影响舰载设备运行稳定性与航行安全。
当前船舶测试领域仍存在诸多行业痛点：传统验证高度依赖实海试航，试验窗口期受天气海况制约，测试周期长、综合成本高，且试验工况不可复现；普通单、双自由度简易摇摆装置仅可实现简单倾斜，无法还原船舶六自由度复合摇摆特征，测试数据与真实海上工况偏差较大；市面通用试验台载荷范围固定，难以兼顾小型传感器与重型成套船载装备测试，安装尺寸无法适配实验室、试验舱等非标场地；部分设备软硬件接口封闭，不支持二次开发与自定义海浪工况编辑，进口同类产品采购及运维成本高昂，定制周期漫长；同时部分设备缺少完备安全防护，高低温环境适应能力不足，难以长期稳定开展循环耐久试验。

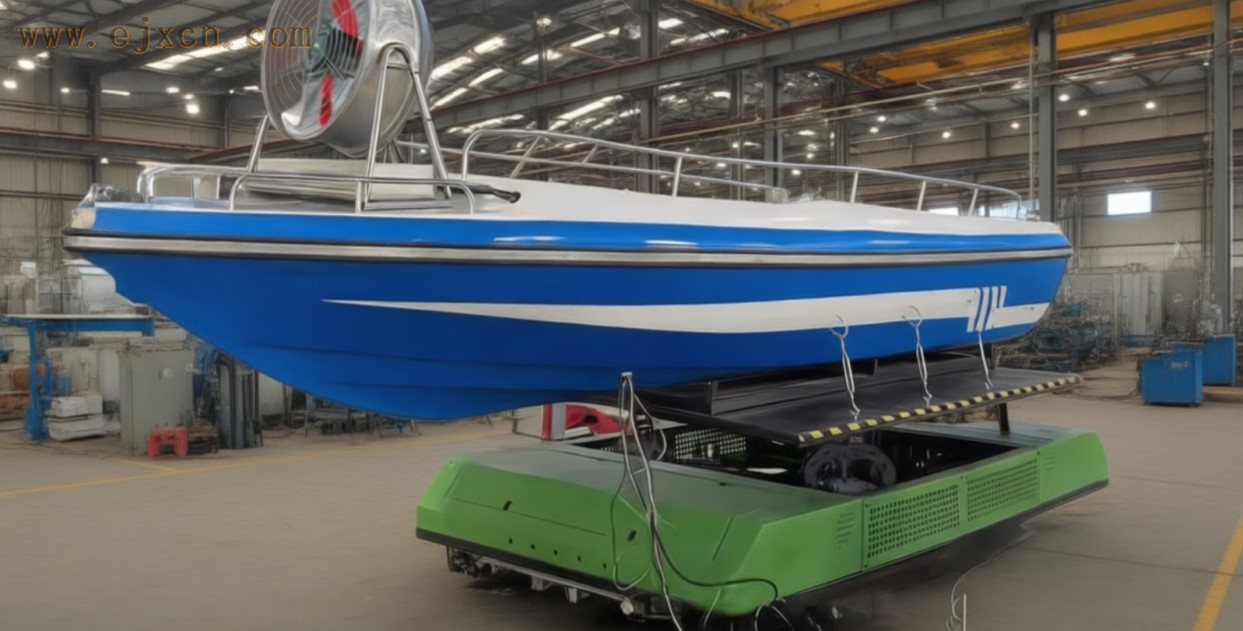

针对上述行业难题，\\ 南京拓维运动科技（定制平台厂家）\\ 推出 TW6 系列船舶摇摆试验台，依托六自由度并联机构技术，在实验室环境内精准复现各类海况下船舶的多维摇摆、位移耦合运动，为船载装备检测、海事科研、航海实训提供可控、可重复、高精度的海况模拟解决方案。
核心技术架构与工作原理
船舶摇摆试验台以 Stewart 六自由度并联机构为机械本体，由固定基座、运动上台面、六组伺服驱动支腿、高精度万向铰接组件共同构成，结合姿态补偿、运行隔振技术实现多维度运动输出。
设备通过六支伺服电动缸协同同步伸缩，依靠运动学解算算法，驱动动平台同步完成俯仰、横滚、偏航姿态转动以及纵移、横移、升降直线位移，完整模拟船舶在海浪中的横摇、纵摇、艏摇、纵荡、横荡、垂荡全维度运动。平台采用位置?姿态双闭环控制架构，搭配船舶专用洗出算法，动态响应迅速、结构刚度强，相比串联式运动设备，具备承载能力强、定位精度高、抗形变能力突出的优势，可精准复现不同浪级、涌浪叠加等复杂海上工况，为被测对象还原真实的摇摆力学环境。
产品基本参数及性能指标
|
类别
|
参数项
|
技术指标
|
|
基本参数
|
产品型号
|
TW6（根据需求定制）
|
|
|
载荷覆盖
|
1kg~50 吨（根据具体应用场景确定）
|
|
|
自重
|
因型号和配置而异
|
|
|
尺寸
|
可根据安装空间和使用需求进行非标定制
|
|
|
工作温度
|
-20℃?70℃
|
|
性能指标
|
俯仰
|
±5~±45°
|
|
|
横滚
|
±5~±45°
|
|
|
偏航
|
±5~±45°
|
|
|
纵移
|
±10mm?±1000mm
|
|
|
横移
|
±10mm?±1000mm
|
|
|
升降
|
±10mm?±1000mm
|
电气与软件系统规格
电气规格
• 电源要求：AC220V/AC380V
• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485
• 控制频率：伺服环 1000Hz，姿态环 200Hz
• 安全等级：PLd/Cat.3，具备过载 / 漏电保护机制，实现超限报警、急停保护，保障试验过程人员与设备安全。
软件规格
• 通讯协议：EtherCAT、UDP、TCP/IP、USB 串行
• 兼容仿真：X?Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件。
• 控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与数据日志回放，可导入实测海浪谱文件，快速搭建各类海上仿真工况，便于科研人员开展数据采集与分析工作。
典型应用场景与价值
船舶摇摆试验台作为海事仿真领域的核心工业装备，覆盖船舶研发、装备检测、教学实训、海洋科研多个方向：
1. 船载电子设备可靠性测试：用于舰载惯导、雷达通信终端、船用仪表、海洋探测传感器等产品的摇摆耐久、姿态稳定性验证。模拟多级海况摇摆扰动，在实验室完成设备可靠性筛选，减少实海试验频次，缩短产品研发迭代周期，为产品型式认证提供试验支撑。
2. 船舶与海洋工程科研试验：面向船舶设计院、科研院所与高校，开展船型稳性、浮体动力学、海洋平台运动响应、船体部件疲劳耐久试验。所有试验工况可重复复现，试验变量可控，输出标准化对比数据，助力新船型优化与海工装备技术攻关。
3. 航海沉浸式模拟实训：搭配模拟驾驶舱构建航海仿真系统，复刻近海、远洋不同风浪等级、船舶转向、应急扰动等摇摆工况。船员可在陆地完成恶劣海况操纵、应急处置实操训练，规避出海实训安全风险，降低船舶运维、燃油消耗成本，实现标准化批量教学。
4. 海上配套装备模拟验证：可用于海上风电配套设备、浮式作业模块、水下作业配套装置的摇摆环境模拟测试，考核装备在船体多维度晃动条件下的运行性能。
总结
船舶摇摆试验台将不可控的海上真实工况转化为实验室可控仿真条件，解决传统海事测试成本高、工况不可复现、仿真还原度不足等痛点。南京拓维运动科技作为定制平台厂家，依托成熟的六自由度并联机构技术、完善电气软件体系，可面向不同载荷、场地条件提供非标定制化整体解决方案，助力船舶海事行业测试流程标准化、仿真试验智能化，为我国船舶与海洋工程装备产业升级提供坚实的试验装备支撑。
