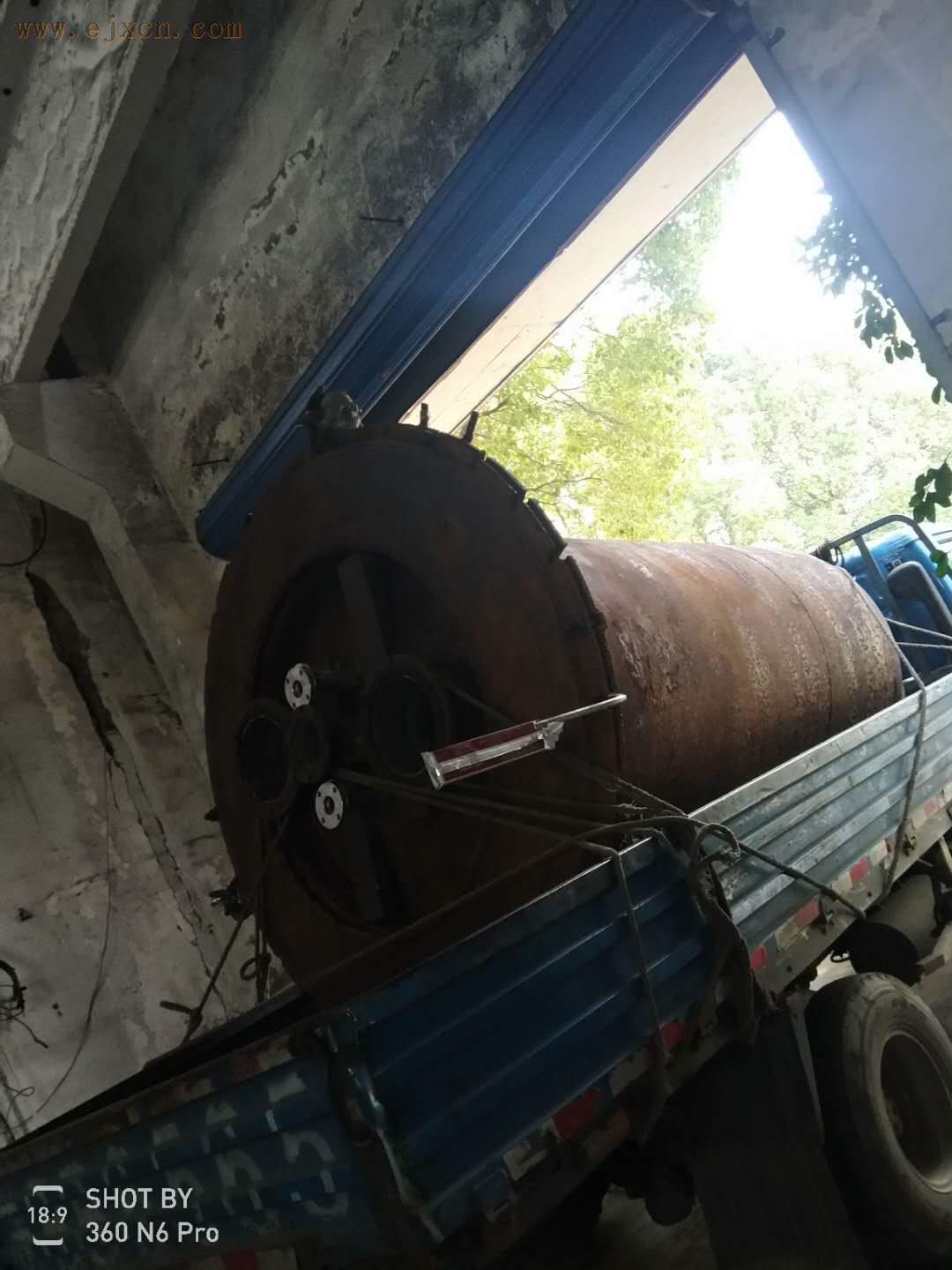

熔镁复合坩埚
常用爆炸复合板：内层统一为310S 耐热不锈钢，外层基材分为 Q235、Q345、C276 三类
1、310S+Q235: 内层310S + 外层Q235:基材（普碳钢基层）
2、310S+Q345(R): 内层310S + 外层Q345(R)基材（压力容器专用碳钢基层）
3、310S+C276 三层复合：C276 (耐蚀层)+310S 过渡层 + 碳钢基层（C276 耐蚀内衬 + 310S 过渡 + 碳钢外层）
一般失效判定：内层 310S 腐蚀减薄至 2mm、鼓包分层、渗漏即报废
310S 复合坩埚寿命粗介
寿命区分 4 大主流工况：普通熔铝、常规镁合金熔炼、粗镁精炼 / 含氟熔剂强腐蚀、间歇低温压铸保温
一、三种复合结构核心定位
- 310S+Q235：低成本低配，碳钢高温抗蠕变差，仅适合低温间断小炉；高温连续工况易鼓包分层，整体寿命最短
- 310S+Q345(R)：行业主流性价比款，基材高温强度、抗热疲劳、承压能力远优于 Q235，绝大多数压铸、熔铝、镁精炼厂通用
- 310S+C276 三层复合：高端耐强腐蚀款，C276 抵御镁液、氟 / 氯熔剂腐蚀，内衬损耗极低，寿命翻倍，适合高腐蚀高纯熔炼场景
二、四大工况寿命表（单位：月）
|
工况
|
310S+Q235
|
310S+Q345
|
310S+C276 三层复合
|
适用说明
|
|
纯铝 / 低镁铝合金连续熔炼 680~750℃
|
8~10
|
14~18
|
28~36
|
熔铝炉、常规铝合金压铸
|
|
常规镁合金压铸熔炼 660~730℃（每日多次启停）
|
5~7
|
10~13
|
22~30
|
新能源镁合金压铸件生产线
|
|
粗镁冶炼精炼（含氟氯强腐蚀熔剂 700~760℃24h 连续）
|
3~4
|
7~9
|
18~24
|
金属镁厂精炼工序，腐蚀最强
|
|
低温间歇保温（≤600℃，间断启停）
|
12~15
|
20~24
|
36~42
|
小型实验室、小件间歇保温炉
|
三、影响要点
- 温度越高、连续生产、频繁启停、含氟 / 氯熔剂，三种坩埚寿命同步缩短，差距拉大；
- Q235 短板：700℃以上长期使用易蠕变鼓包、复合层分层，承压炉合规性差，仅小批量低温临时使用；
- Q345 是均衡选择：结构强度达标，兼顾成本与寿命，绝大多数铸造压铸厂标配；
- C276 核心价值是抗腐蚀，不提升结构强度；无强腐蚀工况下使用性价比很低；
- 维护规范（涂层、升降温、减少内壁刮擦）可整体延长坩埚寿命 20%~30%。
-
无锡积泰科技有限公司
- 地址：中国 ·江苏省· 无锡市· · 新吴区华丰工业园，梅村街道 锡泰路582号
- 电话：86-0510-81812169
- 传真：86-0510-81812169
- 联 系 人：姚红丽
- 电子邮件：yhl0102@163.com
- QQ：17717056701
- MSN：17717056701
- 网址：http://
