大负载六自由度平台｜重载姿态模拟工业级定制解决方案
一、行业发展背景与重载工况核心痛点
伴随航空航天、整车整车测试、船舶海洋工程、重型工程机械、军工装备等高端制造与科研试验产业快速发展，全维度空间姿态复现、重载动力学环境模拟需求持续激增，大负载六自由度平台已成为重型装备可靠性验证、全工况仿真标定的核心基础装备。当前国内重载模拟试验领域普遍存在四大行业痛点，制约研发与测试标准化落地：
1. 承载能力不匹配，重载刚度不足
常规中小型六自由度平台额定载荷多集中在吨级以内，无法承载整车、大型舱体、舰载整机、重型工程机械总成；市面低价重载平台结构未做有限元强化，5 吨以上负载长期运行易出现结构形变、支链受力不均、运动漂移，姿态误差超标导致试验数据失效。
2. 运动维度受限，复合工况复现缺失
传统单 / 三轴摇摆台仅可实现单一方向倾斜，无法同步输出俯仰、横滚、偏航、三轴平移复合运动，难以还原真实颠簸、海浪、气流、越野复合动态工况，户外实测试验周期长、不可控、成本高昂。
3. 标准化设备适配性差，定制门槛高
进口重载六自由度平台交付周期 6 个月以上，采购与运维成本高，通讯协议封闭，不支持国产仿真软件二次开发；多数国产厂商仅能提供标准尺寸机型，无法针对实验室狭小安装空间、特种工装做非标尺寸、行程、角度定制。
4. 电控与安全体系不完善，连续运行可靠性低
通用平台控制环频率低、同步性差，重载启停存在冲击抖动；缺少 PLd 高等级安全防护，无过载、漏电、支链超限多重保护，7×24 小时不间断试验存在设备损毁、试件倾覆安全隐患，数据日志、工况回放功能缺失，试验溯源困难。
针对以上重载场景痛点，南京拓维运动科技作为专业定制平台厂家，自主研发TW6 系列大负载六自由度平台，依托优化 Stewart 并联机构架构、自研伺服同步运动算法、全自主电控与仿真软件体系，覆盖 1kg~50 吨全量程重载需求，为各行业重载仿真测试提供一体化、可定制、高可靠解决方案。
二、大负载六自由度平台核心技术架构与工作原理

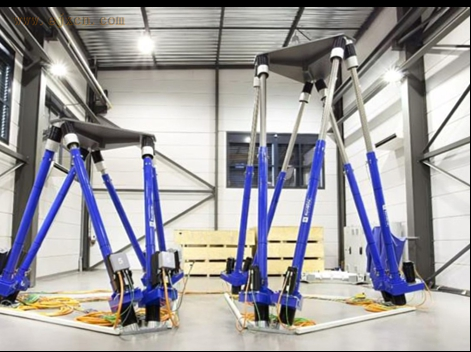

TW6 大负载六自由度平台基于经典 6-6 型 Stewart 并联机构自主优化升级，整套系统由静基座、高强度动平台、六组重载伺服驱动支链、多自由度运动控制系统、仿真交互软件五大模块构成，核心技术体系分为机械结构、运动控制、姿态补偿三大板块：
1. 重载强化并联机械结构技术
区别轻载平台薄壁框架，整机采用加厚高强度合金钢结构，通过有限元应力仿真完成铰点、支链布局优化，六支链均分全部载荷，无悬臂应力集中；重载支链配备加粗伺服电动缸 / 液压驱动单元、高强度球铰与万向虎克铰，大幅提升整机抗弯、抗扭刚度，重载工况下形变量可控，彻底解决大负载下运动漂移问题。平台尺寸、支链行程、驱动推力均可根据试件重量、安装场地非标定制。
2. 多支链同步运动解算控制技术
以空间六自由度运动学逆解算法为核心，搭载双四元数坐标变换模型，实时规避奇异点位；伺服环 1000Hz、姿态环 200Hz 高频同步控制，六支链伸缩同步误差极小，可精准同步输出俯仰、横滚、偏航、纵移、横移、升降六维度复合运动，实现微米级重复定位，姿态复现精度满足军工、航空航天高等级试验标准。
3. 重载自适应姿态补偿与洗出算法技术
内置自主研发工业级洗出算法，针对大吨位试件惯性大、运动滞后特性做动态姿态补偿，自动调节体感强度、运动幅度；支持路谱、海况、气流原始数据导入复现，可自定义重载工况运动曲线，大幅提升重型装备仿真沉浸度与试验数据真实性。
整套平台通过上位机下发目标位姿指令，控制系统实时解算六支链伸缩量，伺服驱动同步执行运动，同时实时采集支链位移、受力反馈形成闭环控制，完成全维度重载姿态模拟、振动耐久、动态调姿、主动隔振等功能。
三、TW6 大负载六自由度平台关键参数与性能指标
表 1 产品核心基础参数
|
参数项目
|
技术规格说明
|
|
产品型号
|
TW6（支持全规格定制）
|
|
额定载荷覆盖
|
1kg~50 吨，按重载工况分段定制（5 吨 / 10 吨 / 20 吨 / 30 吨 / 50 吨重载机型）
|
|
设备自重
|
随型号、驱动方式、承载吨位差异化配置，可按需优化轻量化结构
|
|
平台外形尺寸
|
支持非标定制，适配实验室、厂房、车载各类安装空间
|
|
标准工作温度
|
-20℃ ~ 70℃，适配高低温试验室户外工况
|
表 2 全维度运动性能指标（行程、角度可按需定制区间）
|
运动自由度
|
可调运动范围
|
|
俯仰（Pitch）
|
±5°~±45° 自定义区间
|
|
横滚（Roll）
|
±5°~±45° 自定义区间
|
|
偏航（Yaw）
|
±5°~±45° 自定义区间
|
|
纵移（X 轴）
|
±10mm ~ ±1000mm
|
|
横移（Y 轴）
|
±10mm ~ ±1000mm
|
|
升降（Z 轴）
|
±10mm ~ ±1000mm
|
平台所有角度、平移行程均可根据试件重量、试验标准单独定制，重载机型优先保证大刚度前提下优化运动范围，兼顾承载能力与运动仿真效果。
四、TW6 大负载六自由度平台电气与软件系统规格
（一）电气硬件规格
1. 电源适配：支持 AC220V/AC380V 双供电模式，适配实验室与工业厂房标准配电；
2. 通讯硬件接口：千兆以太网 EtherCAT、USB3.0、RS485 多接口并行，多设备联动无延迟；
3. 控制响应频率：伺服闭环控制 1000Hz，姿态闭环控制 200Hz，重载动态响应无滞后；
4. 安全防护等级：整机安全等级 PLd/Cat.3，集成支链超限、过载、漏电、急停多重连锁保护，重载试验全程防倾覆、防冲击。
（二）配套控制软件规格
1. 兼容通讯协议：EtherCAT、UDP、TCP/IP、USB 串行多协议兼容，对接各类工业上位机；
2. 仿真软件适配：原生兼容 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 主流仿真软件，无缝对接整车、航空、海洋仿真模型；
3. 专属运动控制系统：拓维自研六自由度运动控制软件，内置重载优化洗出算法，可视化界面自定义运动幅度、体感强度；
4. 开放开发能力：全开放 API/SDK 二次开发接口，支持用户自定义重载试验工况、批量工况自动循环；完整数据日志存储、运动轨迹回放功能，试验数据全程可追溯，满足科研项目归档要求。
五、TW6 大负载六自由度平台典型应用场景与行业价值
依托 1~50 吨全量程重载承载与全维度六自由度运动能力，南京拓维 TW6 大负载六自由度平台覆盖五大核心重载行业，替代户外实车、海上实船、真机试飞等高成本、高风险试验，实现室内标准化可控测试：
1. 整车与新能源汽车底盘重载测试
承载完整乘用车、重型商用车、矿卡整车、动力电池包、底盘总成，导入实车路谱，同步模拟颠簸路面、紧急制动、侧倾、越野复合路况，完成 NVH 振动耐久、底盘可靠性、ADAS 环境适应性、电池包冲击测试，大幅缩短整车研发路试周期，降低户外试验风险与人力成本。
2. 航空航天大型重载组件仿真标定
用于飞行器舱体、卫星重载载荷、机载大型雷达、火箭配套组件姿态模拟，复现高空气流颠簸、起飞俯冲、空间对接姿态，完成重载结构振动标定、力学可靠性验证，同时支撑重型飞行模拟器、航天员重载姿态训练设备搭建。
3. 船舶与海洋工程装备海况模拟
模拟 0~10 级分级海况升沉、摇摆、侧倾复合运动，承载舰载通信机柜、海上风电整机、船载雷达、海洋探测重载设备，验证装备抗摇摆、抗冲击、密封稳定性能，助力国产海洋装备研发与船员重载船舶模拟训练。
4. 重型工程机械可靠性试验
适配挖掘机、装载机、矿山重型设备总成动态仿真，复现工地陡坡、颠簸作业、重载倾斜工况，检测液压系统、电控总成长期动态运行稳定性，为工程机械结构优化、耐久标准制定提供标准化试验数据。
5. 军工特种重载装备标定
承载装甲整车、车载武器系统、大型雷达基站等重载军工设备，模拟越野冲击、阵地倾斜、运输振动多重复合工况，完成装备环境适应性、抗振性能闭环验证，满足军工项目高安全、高精度试验要求。
六、产品总结与行业赋能价值
南京拓维运动科技推出的TW6 大负载六自由度平台，以强化 Stewart 并联机构、重载自适应姿态补偿算法、全自主电控仿真软件为核心优势，解决行业重载工况承载不足、运动维度单一、定制化难度高、连续运行可靠性差四大痛点，实现 1kg 至 50 吨全吨位覆盖、全尺寸非标定制、多行业仿真软件无缝兼容、PLd 高等级安全防护。
作为国内专业六自由度运动平台定制厂家，拓维运动科技依托全链路自主研发能力，可根据客户试验载荷、安装空间、运动指标、仿真需求提供一站式定制化大负载六自由度平台整体解决方案，推动汽车、航空航天、船舶海洋、工程机械、军工重载试验领域从户外粗放实测转向室内标准化、数字化、智能化仿真验证，助力高端装备制造行业试验体系标准化升级。
