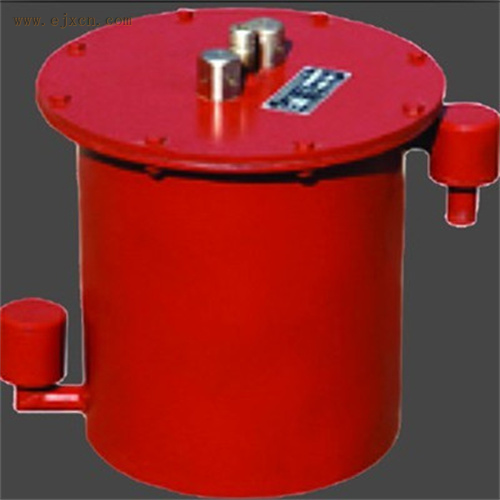

负压自动放水器主要由通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。



放水器的进水管和负压平衡管均与瓦斯管路连通，负压平衡管和进水阀开启，在瓦斯管路负压的作用下放水阀处于关闭状态。此时瓦斯管路的水可通过进水管流进放水器，浮漂将随着水位上升而上升，筒内与大气相通，进水阀关闭。 在积水的静水压力作用下，放水阀被打开，开始放水。放水速度取决于筒内液面高度和放水管直径的大小。随着水的不断流出，浮漂下降，使负压平衡管开启，放水器重新与瓦斯管路连通，通大气阀与放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。
