一、 设备概述

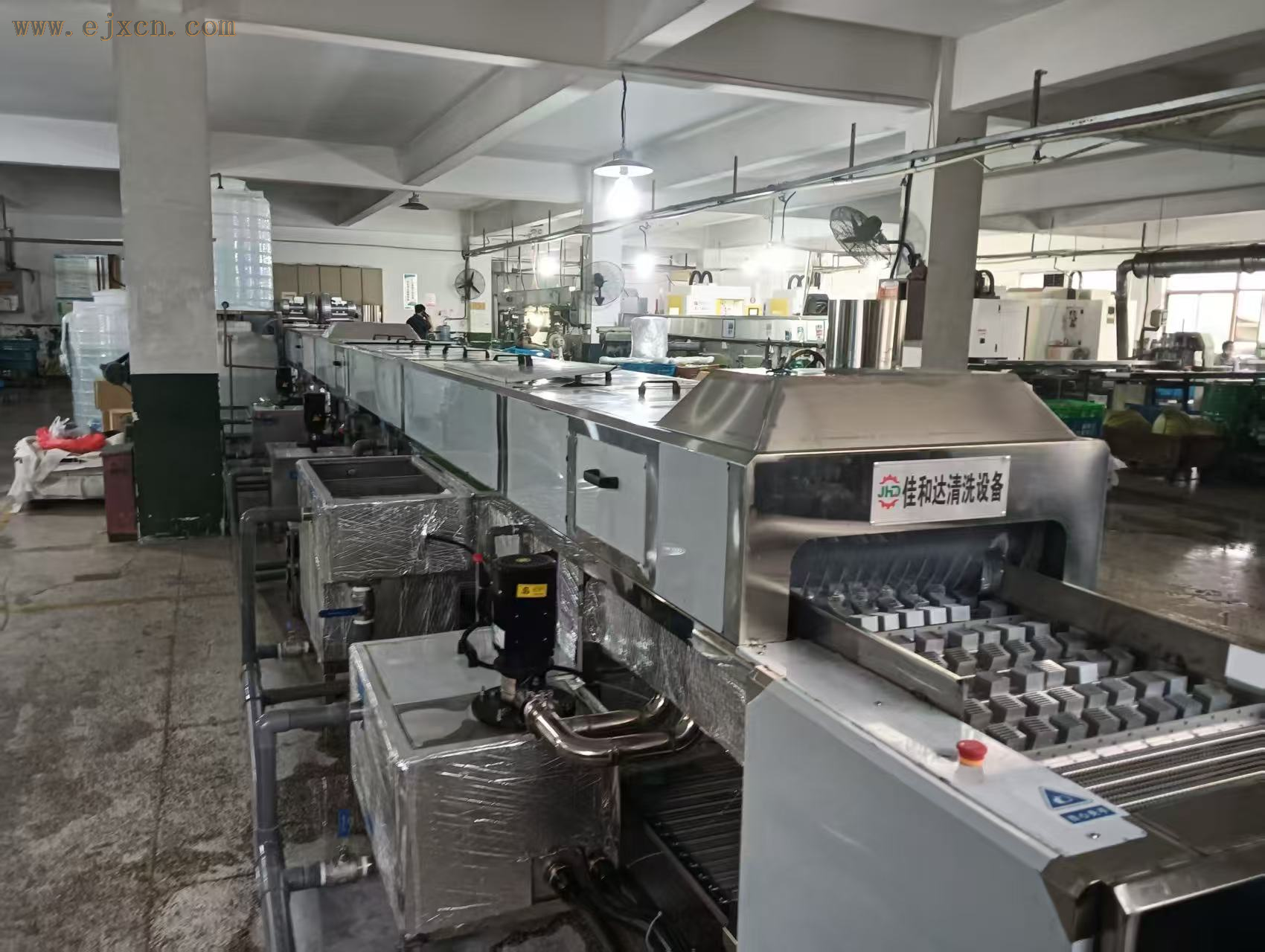

散热器通过式超声波清洗机是一种专门设计用于批量、高效、自动清洗各类散热器的工业清洗设备。它主要针对散热器结构复杂（如密集的鳍片、内部水道）的特点，结合了通过式传送的自动化优势和超声波空化效应的深度清洗能力，能够彻底去除散热器在生产过程中残留的油污、金属碎屑、抛光膏、粉尘等污染物，确保散热器在组装前的洁净度，从而保障其的散热性能。
二、 主要应用对象
· 铝制/铜制CPU散热器
· 显卡散热模组
· 水冷散热器（冷排）
· 电力电子用散热器
· 汽车中冷器、水箱
· 其他具有复杂几何结构的金属部件
三、 核心工作原理
该设备的核心清洗原理是超声波空化作用，并结合多阶段的喷淋和干燥过程。
1. 超声波清洗：
· 设备槽体内装有超声波换能器，其高频电信号（通常为28kHz或40kHz）通过换能器转化为高频机械振动。
· 这些振动在清洗液中传播，产生无数微小的真空气泡（“空化泡”）。这些气泡在压力变化下迅速形成并猛烈内爆（破裂）。
· 内爆瞬间会产生超过1000个大气压的局部高压和高速微射流，冲击散热器的每一个表面，包括鳍片与鳍片之间、焊点根部等刷子或喷淋难以触及的盲区，从而将顽固污渍剥离、震碎。
2. 通过式自动化：
· 散热器被放置在专用的托盘或夹具上，由一套可调速的传送系统（通常是电机驱动的链条或网带）带动，依次通过清洗机的各个功能腔室。
· 整个过程无需人工干预，实现连续流水线作业，极大地提高了生产效率。
四、 设备核心组成部分与工艺流程
一台标准的通过式超声波清洗机通常包含以下几个核心部分，并按照预设的工艺流程运行：
标准工艺流程： 上料 → 超声波粗洗 → 超声波精洗 → 循环喷淋漂洗 → 切水/吹干 → 热风烘干 → 下料
1. 上料区：
· 操作员将待清洗的散热器放置在传送带的托盘上。
2. 清洗段（核心区域）：
· 超声波粗洗槽：
· 功能： 去除大部分重油污、大型颗粒物。槽内配备大功率超声波振板和高功率加热管（通常加热至50-65°C）。
· 清洗剂： 使用碱性或中性工业清洗剂，配合超声波，实现初步的强力去污。
· 配备： 油水分离器或撇油器，用于自动去除液面浮油，延长清洗液寿命。
· 超声波精洗槽：
· 功能： 进行深度清洗，去除残留的微量油污和杂质。确保散热器表面达到高洁净度。
· 环境： 此槽的清洗液比粗洗槽更洁净，温度可能略低。
· 配备： 独立的过滤循环系统，通过滤芯持续过滤清洗液中的悬浮颗粒。
3. 漂洗段：
· 循环喷淋漂洗槽/室：
· 功能： 用纯净水（或去离子水）通过多个角度的喷嘴，对散热器进行全方位喷淋，冲掉其表面残留的清洗液和已被剥离的污物。
· 目的： 防止清洗剂在工件表面形成白斑或水垢。
· 配备： 持续循环和过滤系统，保持漂洗用水的洁净。
4. 干燥段：
· 切水/强风吹干室：
· 功能： 通过多组高压风机产生的高速气流，吹走散热器表面和缝隙中的大部分水滴。这对于防止密集鳍片存水至关重要。
· 热风烘干室：
· 功能： 内置高效电热管和耐高温风机，产生持续、均匀的热风。
· 目的： 蒸发掉残留的微量水分，确保散热器完全干燥，无任何水渍，可直接进入下一道生产工序。
5. 下料区：
· 清洗并干燥完毕的散热器随传送带送出，由操作员取下或通过机械臂自动码垛。
6. 控制系统：
· 核心： PLC（可编程逻辑控制器） + 人机界面触摸屏。
· 功能：
· 设定和控制传送带速度、各槽温度、超声波功率、干燥温度。
· 实时监控设备运行状态、液位、温度等参数。
· 具备故障报警、急停等安全功能。
· 可存储多种散热器的清洗程序，一键调用。
五、 主要技术特点与优势
1. 清洗彻底，无死角： 超声波能够穿透细小缝隙，清洗效果是传统手工刷洗或单纯喷淋无法比拟的。
2. 高效率，自动化： 通过式设计实现连续大批量生产，显著减少人工，提高产能。
3. 不损伤工件： 物理清洗，避免了对精密、脆弱的散热鳍片造成机械损伤或变形。
4. 一致性高： 每件产品都经过完全相同的清洗流程，质量稳定可靠。
5. 环保节能：
· 多数设备设计有清洗液过滤、循环和回收系统，减少废液排放和化学品消耗。
· 加热系统和超声波电源通常采用节能设计。
6. 操作简便： 人性化的控制界面，操作员经过简单培训即可上岗。
六、 选型与定制考量因素
在选购或定制此类设备时，需明确以下参数：
· 散热器尺寸： 决定设备传送带的宽度和高度。
· 产能要求： 决定传送带的速度和整体长度。
· 污染物类型： 决定清洗剂的配方和清洗工艺。
· 洁净度标准： 决定清洗段和漂洗段的级数以及过滤精度。
· 场地限制： 决定设备的整体布局（直线型、U型等）。
· 公用设施： 明确对电力、压缩空气、纯水/去离子水的需求。
