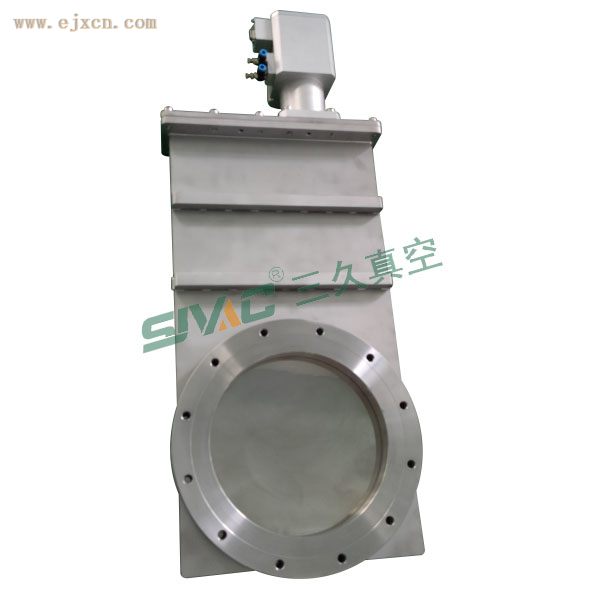

CCQ 304不锈钢气动超高真空法兰插板阀
通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
| 适用范围 |
10^5～1.3×10^-7Pa（DN≤200）
|
| 阀门漏率 |
≤1.3×10-8Pa.L/S.(DN≤200） |
| 适用温度 |
-30℃～+150℃ |
| 连接形式 |
法兰连接 |
主要零件材质
|
阀体、阀板均为304不锈钢
|
| |
|
|
|
|
|
|
|
|
|
|
| Model（型号） |
DN |
A |
H |
D |
Do |
D1 |
D2 |
L |
L1 |
|
| CCQ=25 |
25 |
50 |
80 |
60 |
47 |
39 |
34 |
314 |
140 |
|
| CCQ=50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
415 |
125 |
|
| CCQ=63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
490 |
192 |
|
| CCQ-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
510 |
220 |
|
| CCQ-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
550 |
267 |
|
| CCQ-150 |
150 |
70 |
200 |
202 |
181 |
171.4 |
166 |
730 |
350 |
|
| CCQ-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
880 |
424 |
|
CCQ 304不锈钢气动超高真空法兰插板阀以其零泄露、高能效、长寿命为核心。能够为工业污染防控与资源循环提供关键技术支持。它不仅能够精准控制真空度和物料流动路径，还能够提高资源利用率，减少原料的浪费与能源的损耗，堪称环保与节能的一大助力。
-
