久耐机械自主研发的双组份树脂RTM高压注射机以功能实用性为主,便于客户批量生产工件,操作简便易学,设备配备自动加料、真空脱泡、自动加温、保温,管路加温循环等功能;
在以下行业及领域广泛使用:
航空,航天领域:通道壳体、门、控制面板、防冻管道部件、驱动轴、电器盒、发动机置上的支撑、风扇叶片、机翼、燃料贮罐、直升机驱动轴、型杆、红外线跟踪装置底座等;
汽车领域:车体外壳、保险杠、货箱顶蓬、变速器、底盘交叉部件、前后底盘零件、板簧、载货车厢、平底缸式底盘、空间框架等;
建筑领域:柱子、标杆、商业建筑门、框架、施工现场的脚手架、公用电话亭、标志牌等;
船舶领域:船体、小船舱以及零部件、甲板、码头支撑柱、紧急避险装备及底座、螺旋桨、雷达桥、船桅等;
体育运动器材领域:游乐车、自行车架,高尔夫车、高尔夫球棍、雪橇板、帆板、溜冰板等。
出货客户(排名不分先后)
中国航天科工集团第二研究院206所 中国航天科工集团第二研究所23所
湖北菲利华石英玻璃股份有限公司 长春市佳运汽车零部件有限公司
福建尚洪新材料科技有限公司 上海中核八所科技有限公司
湖北吉邦模架科技有限公司 江苏高倍智能装备有限公司
中国航空制造技术研究院 中科院高能物理研究所
哈尔滨玻璃钢研究院 核工业第八研究所
解放军防化学院 东莞新力客车配件有限公司
厦门宥德材料科技有限公司 北京天域科技有限公司
西安航空职业技术学院 内蒙古科技大学
北京理工大学 长沙理工大学
武汉理工大学 大连理工大学
华中科技大学 西安交通大学
东华大学 ……

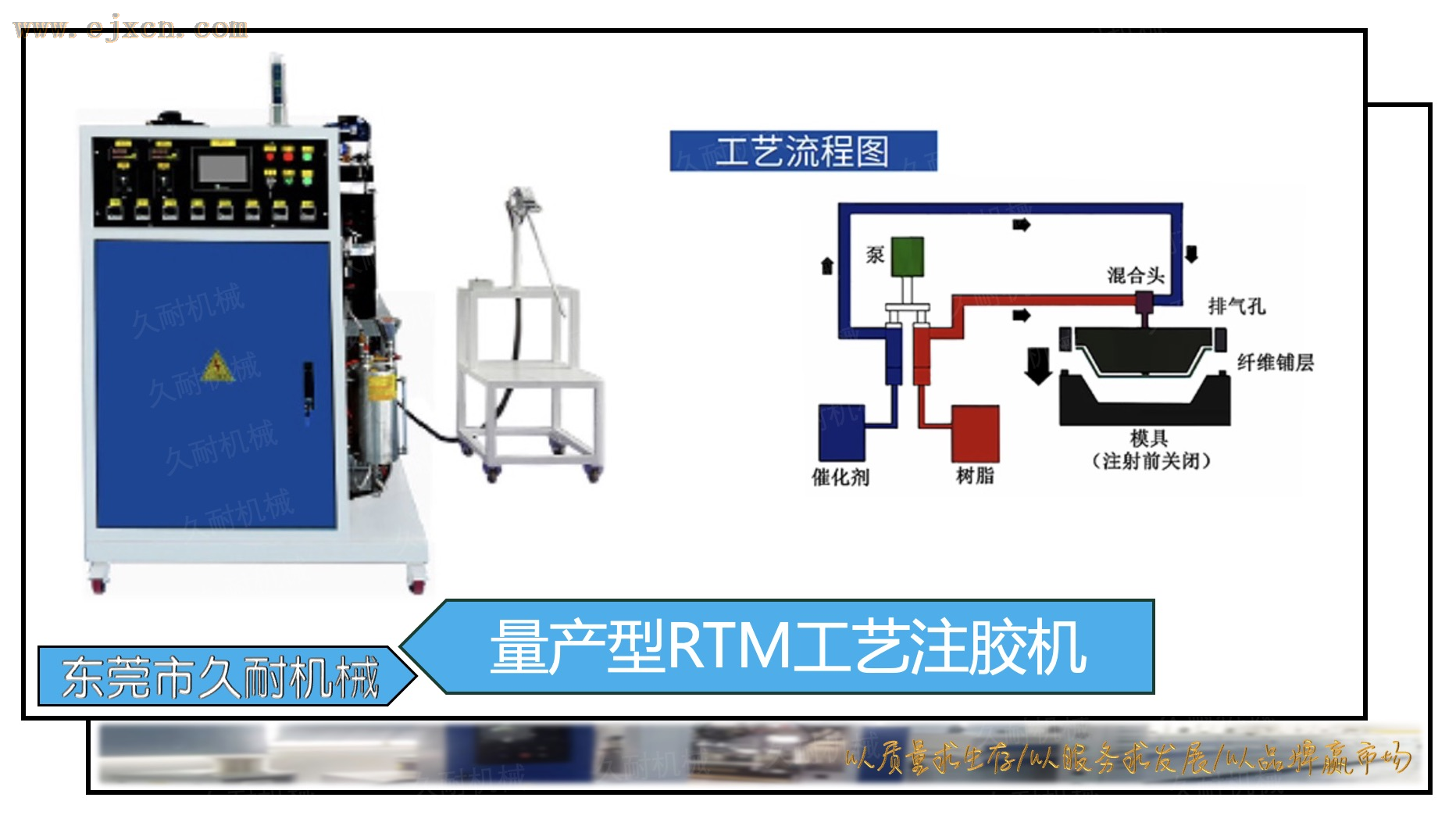

一、设备工作基本原理:
将树脂、固化剂分别加入设备的树脂罐和固化剂罐中,按设定的温度对其进行加热。同时开启搅拌装置对原料进行搅拌,开启真空泵组对原料进行真空负压除气泡处理。
经预处理完成的树脂和固化剂,通过由伺服电机驱动的两个计量泵,按设定的比例和流量输送到混合头,在混合头处混合均匀后,通过管路连接,向RTM模具的进胶口注射输出。模具的出胶口连接真空泵组,通过真空负压抽取模具中的空气,避免气泡留存。同时吸引树脂向前浸润辅助注胶。在出胶口与真空泵组之间加装树脂收集罐,以防止树脂被吸入真空泵组,造成损坏。
注胶完成后,将模具放入烘箱中加热烘烤,待完全固化成型后,开模取出制品即可。在注胶完成的同时,需按下注射机的“清洗”键,清洗剂罐中的高压液体和气体,将对混合头部分进行高压雾化清洗,以备下次继续使用。
二、设备组成
(一)储料系统
(二)计量系统
(三)混合系统
(四)清洗系统
(五)电气系统
(六)控制系统
1. 参数设定和存储功能
2. 参数锁定功能
3. 真空模块的控制
4. 计量模块的控制
5. 混合头模块的控制
6. 清洗模块的控制
7. 自动报警及显示功能
8. 设备的打开、启动、急停功能
(七)温控系统
(八)其他
外形尺寸约L1400mm*W800mm*H1800mm
工作电源:三相五线380V/50Hz
工作气源:0.4-0.7Mpa
总功率:约12Kw
总重量:约300Kg
三、辅助设备:
(一)真空泵
(二)模具
(三)树脂收集罐
(四)烘箱
(五)小型空压机
