品牌：

博达

型号：

PKL型

带您解读博达旁通式孔板流量计的实际操作方式，避免操作不当造成旁通式孔板流量计出现问题，在产品出厂的时候，我们已经为您准备了详细的产品说明书，在您收到货后使用之前，要看一下旁通式孔板流量计的详细说明，然后再使用旁通式孔板流量计，也可以联系我们进行指导使用。

一、旁通式孔板流量计用途：PKL型旁通式孔板流量计解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

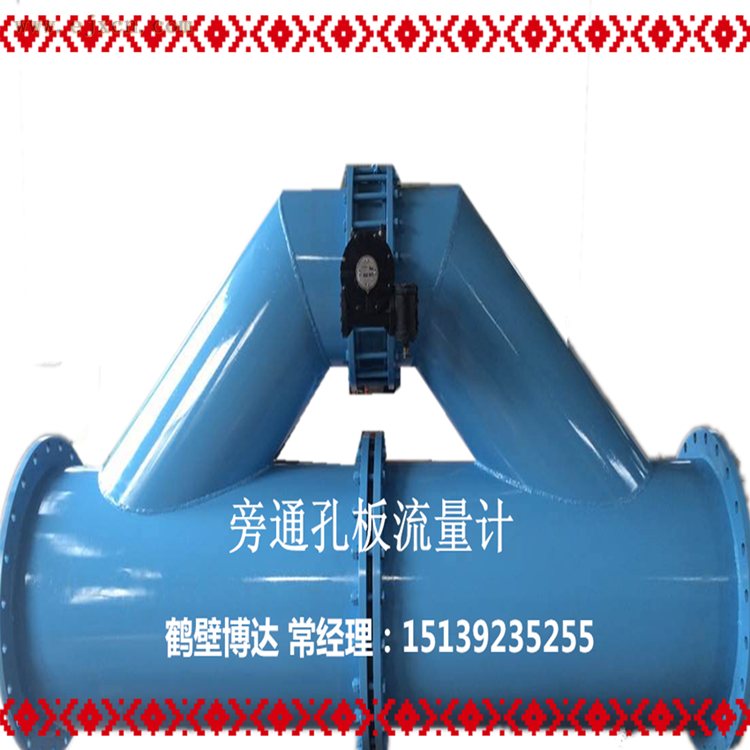

二、结构：旁通式孔板流量计主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

三、工作原理：

1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。

2.孔板以内孔锐角线来保证精度，因此对磨蚀、磨损、结垢、脏污等不良问题很敏感，长期使用精度难以保证，需买年定期拆下检修一次，以保证产品的使用效果与测量精度。
