三菱PLC FX5U-80MR/ES产品规格详细介绍如下
【FX5U-80MR/ES电源规格】
◆ 额定电压：AC100~240V
◆ 电压允许范围:AC85~264V
◆ 额定频率：50/60Hz
◆ 允许瞬时悼电时间：l0ms以下
◆ 电源保险丝：250V 5A 计时延时保险丝
◆ 冲击电流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200
◆ 消耗电力(*1)：45W
◆ DC5V电源容量(*3)：1100mA
◆ DC24V电源容量(*2 *3)：
对CPU模块的辐入电路使用服务电源时：600mA
对CPU模块的轴入电路使用服务电源时：770mA
备注：
*1:CPU模块可连接最大数量模块时，且DC24V服务电源达到最大消耗电源时的数值。(包括输入电路的电流部分)
*2:连接I/O模块时消耗DC24V服务电盆，致使可使用的电量将减少。
*3: FX5UC-32MT/口为内部供给电源。
【FX5U-80MR/ES输入规格】
◆ 输入形式：漏型/源型
◆ 输入点数：40点
◆ 连接状态：拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻：4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:：3.5mA以上(X020以后，3.5mA)
◆ 输入OFF电流:1.5mA以下
◆ 输入响应频率数：
X000~X005：200kHz
X006~X007：200kHz
X010~X017：10kHz
◆ 输入响应时间(H/W滤波延迟):
X000~X005：ON时2.5μs以下，OFF时2.5μ以下
X006~X007：ON时2.5μs以下，OFF时2.5μ以下
X010~X017：ON时30μs以下，OFF时50μ以下
◆ 输入响应时间(数字滤波设定值):无,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鸭钩)
◆ 输入信号形式:无电压触点输入 漏型：NPN集电极开路晶体管、源型：PNP集电极开路晶体管
◆ 输入电路图
【FX5U-80MR/ES输出规格】
◆ 输出类型：继电器
◆ 输出点数:40
◆ 连接状态：可拆换电子台(M3螺丝)
◆ 外部电源:DC30以下、AC250V以下(CE、UL、cUL认证对应以外时，AC240以下)
◆ 最小负载:DC5V 2mA
◆ 响应时间:约10ms
◆ 回路绝缘:机械绝缘
◆ 显示输出表示:输出ON时LED灯亮
◆ 最大电阻负载:2A/1点
◆ 输出电路图
【FX5U-80MR/ES一般规格】
◆ 使用环境湿度：0~55℃
◆ 保存环境温度：-25~75℃
◆ 使用环境湿度：5~95%RH,无结露
◆ 保存环境湿度：5~95%RH,无结露
◆ 耐振动：
安装DIN轨道时:
┌─────┬─────┬──────┬─────────┐
│频率数 │加速度 │单向振动幅度│扫描次数 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │无 │1.75mm │X,Y,Z每个方向10次 │
├─────┼─────┼──────┤(合计各80分) │
│8.4~150Hz │4.9m/s平方│无 │ │
└─────┴─────┴──────┴─────────┘
直接安装时:
┌─────┬─────┬──────┬─────────┐
│频率数 │加速度 │单向振动幅度│扫描次数 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │无 │3.5mm │X,Y,Z每个方向10次 │
├─────┼─────┼──────┤(合计各80分) │
│8.4~150Hz │9.8m/s平方│无 │ │
└─────┴─────┴──────┴─────────┘
◆ 耐撞击：147m/s平方，作用时间11ms，以正弦半波脉冲向X,Y,Z各双方向3次
◆ 接地：D种接地(接地电阻:100Ω以下)<不可与强电系产品共通接地>
◆ 使用环境：无腐食性，可燃性气体，导电性粉尘不严重
◆ 使用标准高度：0~2000m
◆ 安装场所：电气柜内
◆ 过电压等级：Ⅱ以下
◆ 污染级别：2以下
◆ 设备级别：级别2
一、FX5U功能说明
1、控制规模：32~256点(CPU单元：32/64/80点)
CC-bbbb，AnyWireASbbbb和Bitty包括远程I/O512点
2、程序存储器：64K步
3、内置模拟输入输出：A/D 2通道 12位、D/A 1通道 12位
4、内置SD卡插槽：4G字节(SD/ SDHC存储卡)
5、内置以太网端口：10BASE-T/100BASE-TX
6、内置RS-485端口：RS-422 / RS-485标准
7、内置定位：独立的4轴200kHz的脉冲输出
8、内置高速计数器：8ch 200kHz高速脉冲输入(FX5U-32M为6ch 200kHz+2ch 10kHz)

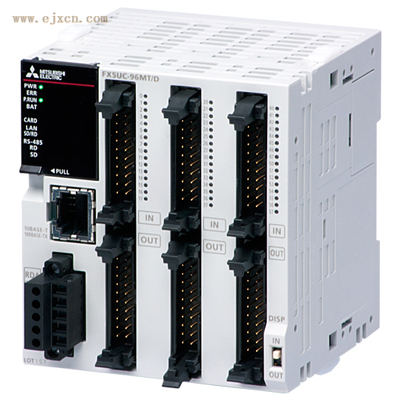

二、FX5UC功能说明
1、控制规模：32~256点(CPU单元：32点)
CC-bbbb，AnyWireASbbbb和Bitty包括远程I/O512点
2、程序存储器：64K步
3、内置SD卡插槽：4G字节(SD/ SDHC存储卡)
4、内置以太网端口：10BASE-T/100BASE-TX
5、内置RS-485端口：RS-422 / RS-485标准
6、内置定位：独立的4轴200kHz的脉冲输出
7、内置高速计数器：6ch 200kHz高速脉冲输入(+2ch 10kHz)
三、FX5U系列PLC的CPU单元型号
FX5U-32MR/ES：基本单元,内置16入/16出(继电器),AC电源
FX5U-32MT/ES：基本单元,内置16入/16出(晶体管漏型),AC电源
FX5U-32MT/ESS：基本单元,内置16入/16出(晶体管源型),AC电源
