【FX5U-80MR/ES输出规格】
◆ 输出类型:继电器
◆ 输出点数:40
◆ 连接状态:可拆换电子台(M3螺丝)
◆ 外部电源:DC30以下、AC250V以下(CE、UL、cUL认证对应以外时,AC240以下)
◆ 最小负载:DC5V 2mA
◆ 响应时间:约10ms
◆ 回路绝缘:机械绝缘
◆ 显示输出表示:输出ON时LED灯亮
◆ 最大电阻负载:2A/1点
◆ 输出电路图
【FX5U-80MR/ES一般规格】
◆ 使用环境湿度:0~55℃
◆ 保存环境温度:-25~75℃
◆ 使用环境湿度:5~95%RH,无结露
◆ 保存环境湿度:5~95%RH,无结露
◆ 耐振动:
安装DIN轨道时:
┌─────┬─────┬──────┬─────────┐
│频率数 │加速度 │单向振动幅度│扫描次数 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │无 │1.75mm │X,Y,Z每个方向10次 │
├─────┼─────┼──────┤(合计各80分) │
│8.4~150Hz │4.9m/s平方│无 │ │
└─────┴─────┴──────┴─────────┘
直接安装时:
┌─────┬─────┬──────┬─────────┐
│频率数 │加速度 │单向振动幅度│扫描次数 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │无 │3.5mm │X,Y,Z每个方向10次 │
├─────┼─────┼──────┤(合计各80分) │
│8.4~150Hz │9.8m/s平方│无 │ │
└─────┴─────┴──────┴─────────┘
◆ 耐撞击:147m/s平方,作用时间11ms,以正弦半波脉冲向X,Y,Z各双方向3次
◆ 接地:D种接地(接地电阻:100Ω以下)<不可与强电系产品共通接地>
◆ 使用环境:无腐食性,可燃性气体,导电性粉尘不严重
◆ 使用标准高度:0~2000m
◆ 安装场所:电气柜内
◆ 过电压等级:Ⅱ以下
◆ 污染级别:2以下
◆ 设备级别:级别2
一、FX5U功能说明
1、控制规模:32~256点(CPU单元:32/64/80点)
CC-bbbb,AnyWireASbbbb和Bitty包括远程I/O512点
2、程序存储器:64K步
3、内置模拟输入输出:A/D 2通道 12位、D/A 1通道 12位
4、内置SD卡插槽:4G字节(SD/ SDHC存储卡)
5、内置以太网端口:10BASE-T/100BASE-TX
6、内置RS-485端口:RS-422 / RS-485标准
7、内置定位:独立的4轴200kHz的脉冲输出
8、内置高速计数器:8ch 200kHz高速脉冲输入(FX5U-32M为6ch 200kHz+2ch 10kHz)

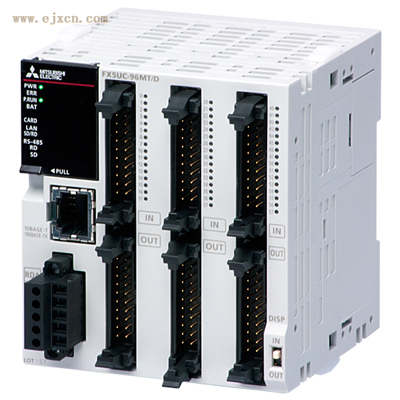

二、FX5UC功能说明
1、控制规模:32~256点(CPU单元:32点)
CC-bbbb,AnyWireASbbbb和Bitty包括远程I/O512点
2、程序存储器:64K步
3、内置SD卡插槽:4G字节(SD/ SDHC存储卡)
4、内置以太网端口:10BASE-T/100BASE-TX
5、内置RS-485端口:RS-422 / RS-485标准
6、内置定位:独立的4轴200kHz的脉冲输出
7、内置高速计数器:6ch 200kHz高速脉冲输入(+2ch 10kHz)
三、FX5U系列PLC的CPU单元型号
FX5U-32MR/ES:基本单元,内置16入/16出(继电器),AC电源
FX5U-32MT/ES:基本单元,内置16入/16出(晶体管漏型),AC电源
FX5U-32MT/ESS:基本单元,内置16入/16出(晶体管源型),AC电源
FX5U-64MR/ES:基本单元,内置32入/32出(继电器),AC电源
FX5U-64MT/ES:基本单元,内置32入/32出(晶体管漏型),AC电源
FX5U-64MT/ESS:基本单元,内置32入/32出(晶体管源型),AC电源
FX5U-80MR/ES:基本单元,内置40入/40出(继电器),AC电源
FX5U-80MT/ES:基本单元,内置40入/40出(晶体管漏型),AC电源
FX5U-80MT/ESS:基本单元,内置40入/40出(晶体管源型),AC电源
FX5UC-32MT/D:基本单元,内置16入(漏型)/16出(晶体管漏型),DC电源
FX5UC-32MT/DSS:基本单元,内置16入(源型/漏型)/16出(晶体管源型),DC电源
四、FX5U输入/输出扩展模块
1、FX5U输入输出扩展模块
FX5-32ER/ES :16点DC24V(源型/漏型)输入、16点继电器输出、端子台连接
FX5-32ET/ES :16点DC24V(源型/漏型)输入、16晶体管(漏型)输出、端子台连接
FX5-32ET/ESS:16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
FX5-C32ET/DS :16点DC24V(漏型)输入、16晶体管(漏型)输出、连接器连接
FX5-C32ET/DSS:16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
2、FX5U输入扩展模块
FX5-8EX/ES :8点DC24V(源型/漏型)输入、端子台连接
FX5-16EX/ES:16点DC24V(源型/漏型)输入、端子台连接
FX5-C32EX/D :32点DC24V(漏型)输入、连接器连接
FX5-C32EX/DS:32点DC24V(源型/漏型)输入、连接器连接
3、FX5U输出扩展模块
FX5-8EYR/ES:8点继电器输出、端子台连接
FX5-8EYT/ES :8点晶体管(漏型)输出、端子台连接
FX5-8EYT/ESS:8点晶体管(源型)输出、端子台连接
FX5-16EYR/ES:16点继电器输出、端子台连接
FX5-16EYT/ES :16点晶体管(漏型)输出、端子台连接
FX5-16EYT/ESS: 16点晶体管(源型)输出、端子台连接
FX5-C32EYT/D:32点晶体管(漏型)输出、连接器连接
FX5-C32EYT/DSS:32点晶体管(源型)输出、连接器连接
备注:FX5-C开头的只用于FX5UC系列、带*号的可用于FX5UC(必需用FX5-CNV-IFC)
五、FX5U模拟量输入输出模块
FX5-4AD-ADP:4通道输入、DC-10~10V(输入电阻1MΩ)或DC-20~20mA(输入电阻250Ω)
FX5-4DA-ADP:4通道输出、DC-10~10V(外部电阻11k~1MΩ)或DC-20~20mA(外部电阻0~500Ω)
六、FX5U其它模块
FX5-40SSC-S:简单的运动/定位模块,4轴(FX5UC连接时必用FX5-CNV-IFC)
FX5-232-BD:RS-232C通信板,只用于FX5U,最多连1台
FX5-232ADP:RS-232C通信接口,可用于FX5U、FX5UC,连2台
FX5-485-BD:RS-4
