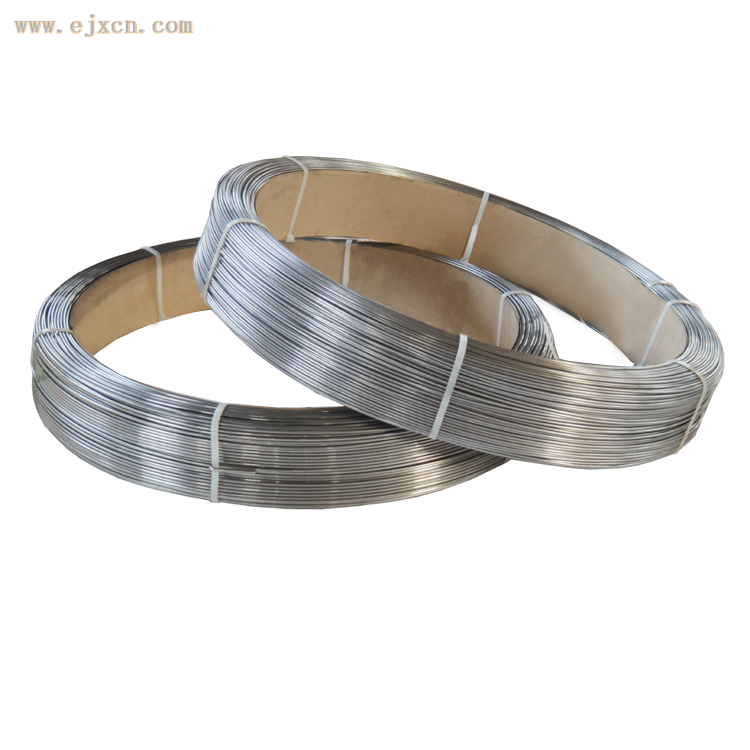

JQ•MH0Cr19Ni9不锈钢埋弧焊丝.
JQ·MH0Cr19Ni9是超低19Cr-10Ni-Ti奥氏体不锈钢埋弧焊丝，焊接工艺性优良，易脱渣，焊缝成型美观，抗裂性好。适用于耐腐蚀服役环境的焊接。
与烧结型焊剂JQ·SJ601配合，适用于06Cr19Ni10的焊接，常见应用领域为食品医疗、工程机械等。
焊丝化学成分（%）
|
项目
|
C
|
Mn
|
Si
|
Cr
|
Ni
|
P
|
S
|
Cu
|
| 保证值 |
≤0.080 |
1.00~
2.50
|
≤0.60 |
18.00~
20.00
|
8.00~
11.00
|
≤0.030 |
≤0.030 |
≤0.75 |
| 例值 |
0.051 |
1.63 |
0.51 |
19.32 |
10.64 |
0.024 |
0.012 |
— |
熔敷金属（配合焊剂:JQ·SJ601）化学成分（%）
|
项目
|
C
|
Mn
|
Si
|
Cr
|
Ni
|
P
|
S
|
Cu
|
| 例值 |
0.052 |
1.43 |
0.54 |
18.92 |
9.83 |
0.020 |
0.005 |
— |
熔敷金属力学性能
|
实验项目
|
Rm
（MPa）
|
A
（%）
|
配合焊剂
|
| 例值 |
578 |
38 |
JQ·SJ601 |
参考电流（AC或DC+）
|
直径(mm)
|
?2.5
|
?3.2
|
?4.0
|
?5.0
|
| 焊接电流(A) |
400~500 |
450~550 |
500~600 |
550~650 |
1.焊道间温度建议控制在150℃左右。中小规范多道多层焊时，注意控制焊接线能量。
2.焊接部位的锈层、湿气、油污、灰尘等确实要清理干净。
3.焊剂在使用前须经300~350℃烘焙2h。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。
-
清河县点固焊接材料有限公司
- 地址：中国 ·河北省· 邢台市· · 天山北路1号
- 电话：86-0319-5208177
- 传真：86-0319-5208177
- 联 系 人：黄金石
- 电子邮件：854328295@qq.com
- QQ：854328295
- MSN：
- 网址：http://
