自动放水器的结构

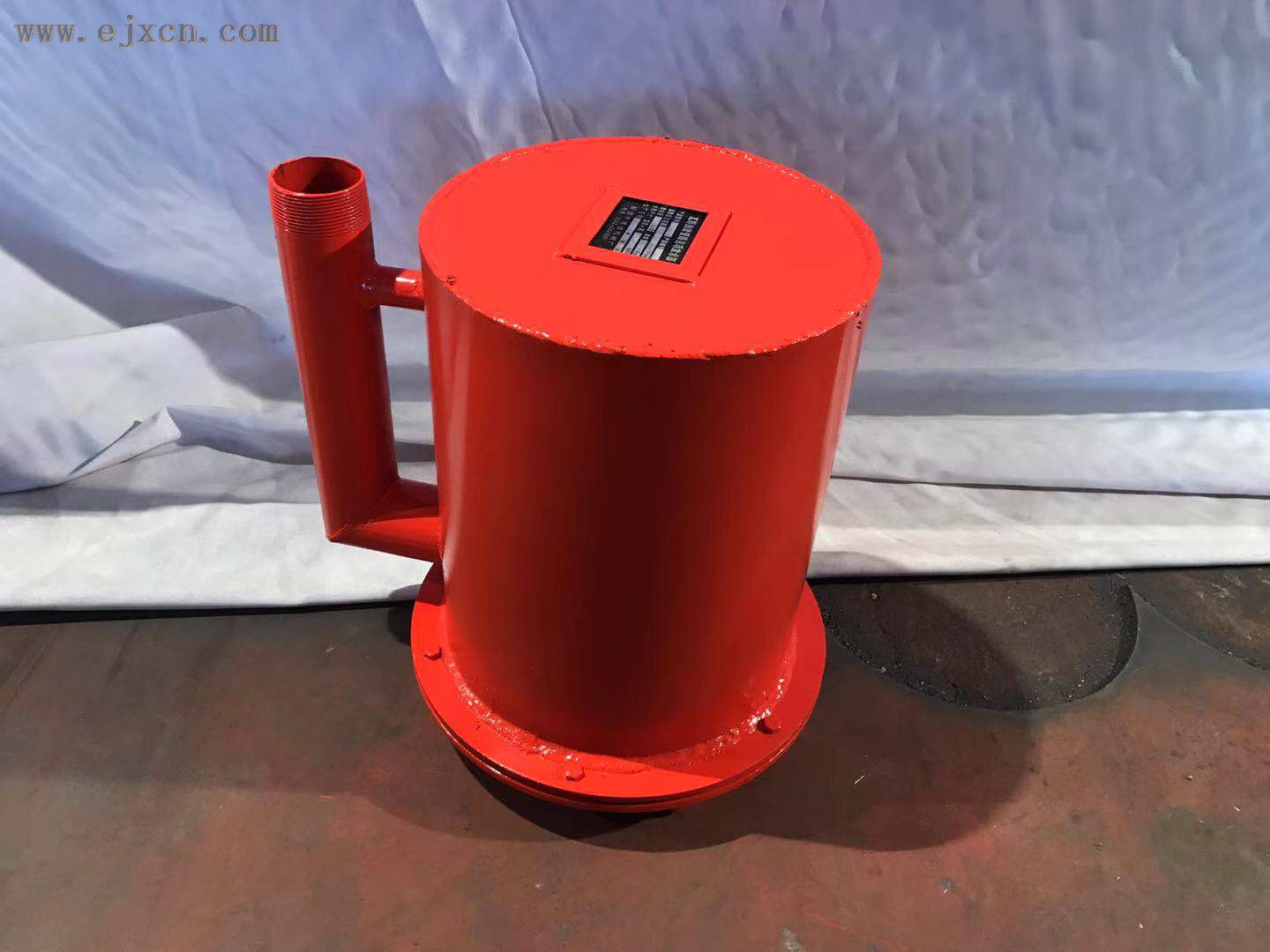

正压自动放水器由外壳、进水管、压力平衡管、浮漂、外筒、导向管、密封球、阀座等组成，为防止锈蚀而引起动作失灵，阀件和导向部件采用不锈钢，浮漂采用高强度聚苯乙烯泡沫塑料，密封件采用真空橡胶压制而成。正压自动放水器铅直安装，无论是在积水阶段或放水阶段，放水阀始终处于水的淹没状态，从而既能排放管路中的积水，又能防止抽放管路中的瓦斯由放水器泄露。

正压全自动放水器工作原理

正压自动放水器是利用浮漂产生的浮力来克服由于压差和自重产生在放水球阀上的反力开启球阀，使其放水，又利用其自重来关闭球阀的原理来实现自动放水的。其工作过程是：放水器的进水管与排放瓦斯的正压管路连接后，浮漂等元件的自重加上筒内的气体压力迫使球阀紧贴在阀体上，使筒内与大气隔绝。抽放管路的水经过水管流入放水器内，当筒内水位上升至浮漂底部后，随着水位的不断上升，浮漂产生的浮力越来越大，当浮力大于浮漂等自重与球阀上下压力差之和时，浮漂则带动球阀阀芯一起浮起，球阀被打开，筒内积水在压力作用下以放水阀座排出筒外，此时，排放瓦斯管路如继续向筒内供水，水则通过球阀连续不断的排出。如果无水进入放水器，则浮漂将随着水的排出而下降，直至关闭球阀为止，使放水器又处于初始状态。

由此可知，正压自动放水器实现自动放水的条件是：F浮大于G浮+G导+G附+P球.(F浮：浮漂的浮力，G浮：浮漂的重力，G导：导向套的重力，G附：附件的重力，P球：密封球上下压力差)

随着进入筒体内的水位不断升高，浮漂同时在上升，压力平衡管与瓦斯管路连通，排出桶内气体，使桶内的水正常排出，当桶内水位下降到zui低限，放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。
