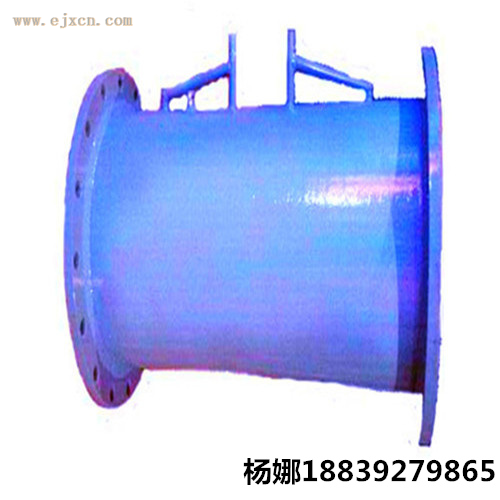

内锥流量计安装、使用与维护

1、对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。

2、安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。3、V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D（ ），其中D为管道内径，β为孔径比。

4、取压口的位置原则上应当能保证（在测量气体介质流量时）自动疏水或（在测量液体介质流量时）自动排气，即测液体时，取压口在下方45°以内选择，测气体时，取压口在上方45°以内选择，测含杂质的气体流量应当接近垂直方向。

锥型流量计对取压引出管路的要求

引压管内径与管路长度有关，通常在45米以内用内径12-16mm的管子

引压管路内径与长度参照

内径(mm)   长度(m)

被测流体

＜16

16～45

45～90

水，水蒸气，干气体   7～10     10   13

湿气体   13   13   13

低中黏度油脂      13   19   25

脏的液体或气体   25   25   38

(1) 取压口引出的短管应在同一水平面内，若垂直管道上安装节流装置，引压短管之间相距一定的距离（垂直方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

(2) 差压管路应有牢固的支架托承，避免过重的负荷和振动，同时为避免由于温差导致取压误差，两根取压管线应尽可能靠近并用保温材料一同包扎，在寒冷季节加伴热防冻。

(3) 在差压信号管路上，不得有可能积留液体或气体的袋形空间，如不能避免，应设集气器（或排气阀）和沉降器（或疏水器）。在差压管线很长时（超过30m），则应分段倾斜并在各段装设集气器（或排气阀）和沉降器（或疏水器）。

备注：

①  冷凝器：测量蒸汽及温度大于70℃时的水流量时，需装设冷凝器。

②  隔离器：测量有腐蚀、易冻结、易析出固体物的流体时，需装设隔离器。

③  集气器：测量液体或水蒸汽的流量，而压力变送器安装位置高于V型锥流量计时，需在导压管的zui高点装集气器。

④  沉降器：当测量脏污液体流量或测量可能析出凝结水或含脏污物的气体流量而压力变送器安装位置低于V型锥流量计时，需加装沉降器。

⑤  测量气体流量时，差压变送器zui好装在V型锥流量计的上方；测量液体和蒸汽流量时，差压变送器zui好装在V型锥流量计的下方。
