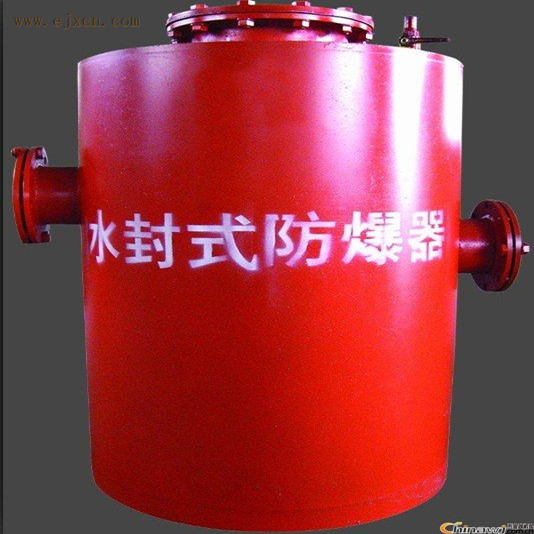

水封式防爆器工作原理

在正常输送情况下，瓦斯气体从进气端通过阻火器泄爆装置流向气端；当出气端管道瓦斯发生爆炸或燃烧时，爆炸产生的冲击波使泄爆部件；爆破、释放爆炸压力，同时密封水起到消焰、阻火作用，阻止瓦斯爆炸或燃烧传到进气端管路，达到保护进气端输送管道及附属设备的目的。

防爆器产品主要参数：水封式防爆器共分为FBQ-0～12型共13种规格，对应瓦斯抽放管路进出口管径为：DN150–DN1000。部分产品技术参数如下：

型 号     FBQ-1    FBQ-2    FBQ-3    FBQ-4    FBQ-5    FBQ-6    FBQ-7    FBQ-8    FBQ-9       FBQ-10  FBQ-11  FBQ-12

防爆筒高度（mm）    1150       1200       1300       1350       1400       1450       1600       1800       1800       2000       2100       2200

防爆筒直径（mm）    800  900  1050       1100       1200       1250       1350       1550       1750       1850       1950       2050

防爆管口直径（mm）       300  350  450  480  500  550  600  700  800  900  1000       1100

进、出口管直径（mm）    200  250  300  350  400  450  500  600  700  800  900  1000

防爆器高度（mm）    1420       1470       1575       1600       1675       1725       1850       2150       2250       2350       2450       2550

防爆器宽度（mm）    1050       1180       1330       1380       1480       1530       1650       1950       2150       2200       2300       2400

质量（Kg）  320  350  540  600  670  760  890  1500       1750       1800       1850       1950

注：可按用户需求，设计制作。
