工作原理与技术参数

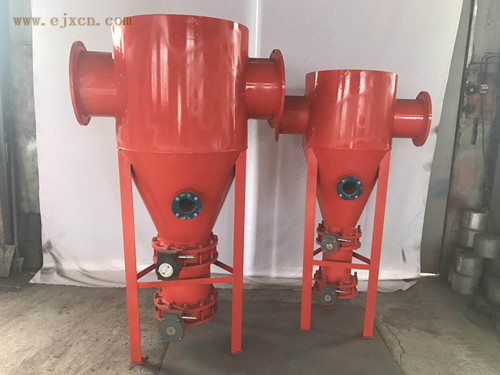

煤矿抽放瓦斯无阻力排渣装置是瓦斯抽放管路上安装的一种排渣装置。一般放置在铜网式防回火及水封式防爆器之前。该装置通过气流离心沉淀原理，阻拦和沉淀瓦斯抽放管路内的煤渣、石块及其它杂物，净化瓦斯气流，使瓦斯气体在抽放管路内畅通无阻，起到保护抽放瓦斯设备的安全作用。

型号：WCQ

规格：DN150～DN1000mm

连接直径：DN150~DN1000mm

高度：800~2500mm

宽度：500~1800mm

排渣口：DN80~DN350mm

材质：碳钢

连接方式：法兰

法兰公称压力：0.6～3.2（Mpa）

注：以上各项数据需结合实际管路大小而定。

产品使用说明

1、将无阻力管路除渣器按照箭头指示的方向，安装在瓦斯管路中。箭头指示的方向为瓦斯气体流动的方向，此端管路接瓦斯抽放泵。排渣管应当垂直向下安装，以便渣体落入排渣管内。排渣时，将盲板卸下即可。

2、产品使用需要在铭牌的标定压力范围内使用，使用过程中应当定期排渣及检修，如出瓦斯泄露，应当立即停止使用。

本款产品设计结构紧凑、操作简单、启闭灵活、使用安装方便，解决了在除渣过程中而影响管路阻力的问题，可根据不同管径匹配对应大小规格的除渣器。
