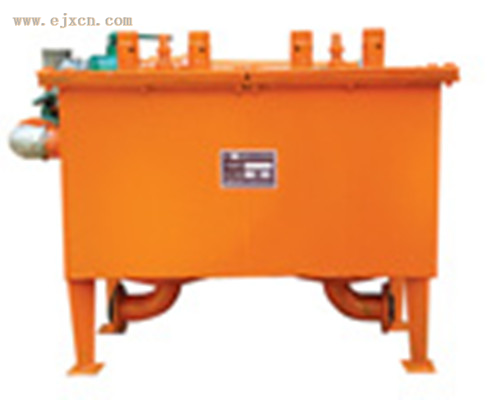

负压排渣放水器结构

连续式负压自动放水器主要由进水分配系统、积水箱A、积水箱B、通气阀、浮漂组件、进水阀、放水阀、负压平衡阀、负压平衡胶管、积水胶管等部件组成。

负压自动放水器的安装

1、负压自动放水器安装在管路的低洼处。

2、负压自动放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），下部焊接一个2.0"的管短节。

3、上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。

4、连接管可以用夹布胶管或钢管（zui好用胶管，以便安装与维修）。

5、如果抽放管路中赃物较多，在管路与放水器之间要安装一个匹配的管路排渣器，排渣器由用户自备。排渣器一个进水口，一个出水口，只要能将管路中的赃物沉淀并排除下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装排渣器。

6、放水器进水口必须低于管路底部。

7、放水器中心线要尽量铅直，与水平垂直偏差在±10°。
