一、产品结构组成

1.孔板流量计的主要结构是由进流体管路，取压嘴，密封圈，连接螺栓与螺母，法兰、孔板、密封垫、出流体管路等组成。

2.节流装置组成

a、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

b、取压装置：环室、取压法兰、夹持环、导压管等

c、连接法兰(国家标准、各种标准及其它设计部门的法兰)、紧固件。

d、测量管

二、产品技术参数

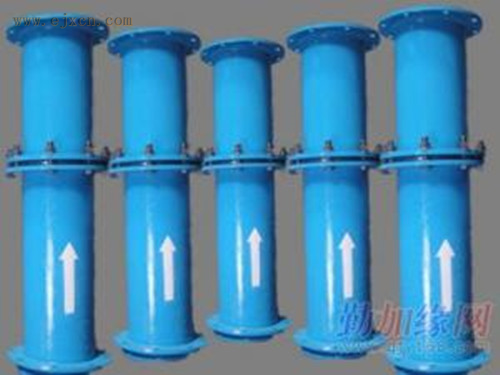

本厂生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。

制造标准：GB2624.2-2006-T

孔径比(β=d／D)：β=0．2—0．75

材    质：孔板为不锈钢，直管段为碳钢。

工作压力：0.6～3.2（Mpa)

注：水平连接管路长短可按照客户要求定制。

孔板流量计的测量范围：600~250000pa（0.25Mpa） ，精度：1
