冲压件厂家在做排样图时应注意的几点
点击数:447
发布时间: 来源:

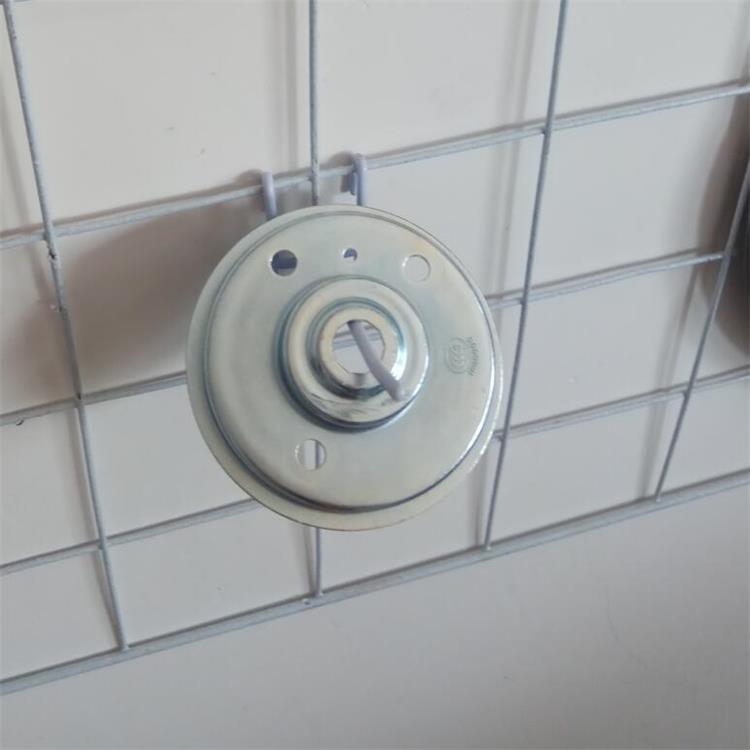

冲压件厂家根据排样图进行冲裁加工,那么在做排样图时应该注意哪些事项呢?
做排样图时应该注意以下几点:
1.相对位置公差要求高的孔或决定中心线位置的孔要在同一步冲出。
2.若段曲上有冲孔或其它工序,并且这些工序的位置精度要求高,建议段曲后再冲孔或其它成形。这样可以避免由于段曲展开不准而影响尺寸。3.若制品中有对称弯曲,建议对称弯曲在同一步成形。可以使受力平衡;
3.若冲压件的弯曲边较长,为了使受力平衡,可以设计成工艺平衡弯曲,弯曲后将工艺弯曲冲掉。
4.若冲压件中有拉深或其它工序,在成形时可能对其附近的尺寸有影响。可以将这些工序提前成形。
5.搭边是指相邻冲裁件间的余料,或冲裁件到条料边间的余料。搭边的大小与产品的大小及复杂程度有关系,产品大或弯曲边较长,搭边值应大些。
