在风机、泵体、电机零部件加工车间，法兰、叶轮、齿轮毛坯等回转类工件是划线与工序检测的常客。很多操作工都有同感，这类工件放到常规方形铸铁平台上，找平、过程往往耗费不少时间。工件外形为圆形，容易偏移，支撑点不好对称布置，调平过程需要反复挪动、反复复测，不仅拖慢工位节奏，还容易引入基准误差，圆形铸铁平台，正是针对这类痛点设计的基准工装。

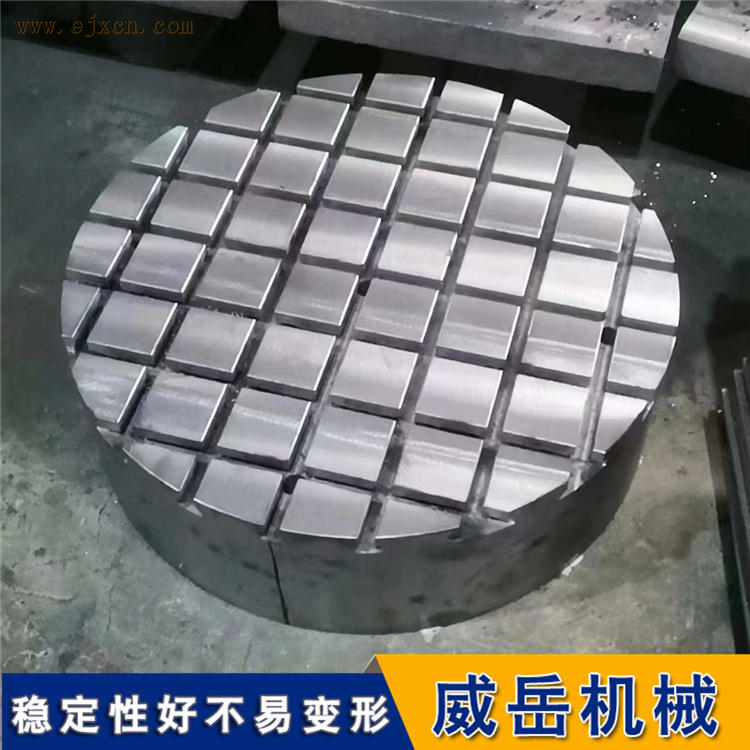

圆形铸铁平台多采用 HT250 材质浇筑成型，毛坯铸造完成后进行时效处理，消除铸件内部残余应力，降低长期使用过程中出现形变的可能。工作面经过精加工和手工刮研，平面状态均匀稳定，表面硬度合适，耐磨性能较好，可搭配千斤顶、可调支撑、高度尺、划针、百分表等常规量具一同使用。平台外轮廓为正圆形，和回转工件外形特征匹配，天然适配圆周找正、角度等分、同轴度校验等作业，和方形平台相比，在回转件作业场景里优势明显。
回转工件找平难，核心原因在于支撑布局和工件外形不匹配。方形平台没有对应的轮廓参考，操作工只能依靠尺具一点点估算，支撑垫块摆放全凭经验，工件偏重一侧时易倾斜。尤其是叶轮这类结构不对称的工件，叶片分布带来偏载，稍微受力不均，端面就会出现倾斜，调平一次往往要来回调整支撑数次，费时费力，还容易造成划线点位偏移，给后续加工留下隐患。http://www.chinaweiyue.com/
使用圆形铸铁平台开展作业，找基准、调平的逻辑会顺畅很多。放置工件时，可以把工件回转尽量和平台对齐，沿着圆周均匀布置可调支撑，受力分布更加均衡，不容易出现单点过载。调平过程中，以平台工作面作为统一基准，用百分表监测工件端面跳动，同步微调支撑，快速把工件端面调至水平。确定基准之后，再进行圆周等分划线、孔位标记、径向尺寸检测、同轴度校验等工作，整套工序可以在同一基准上完成，不用多次转移工件、重新建立基准。
像法兰螺栓孔等分划线、叶轮叶片安装角度标记、环形毛坯端面检测这些高频工序，在圆形平台上操作，不用反复换算边线距离，角度划分直观，人为计算失误的概率随之下降。遇到大尺寸回转工件，还可以搭配辅助支撑，沿外圈多点托举，减少工件自重带来的下沉变形，保障检测结果稳定。
想要维持平台精度，日常养护必不可少。每次使用前，清理平台表面和工件底面的铁屑、砂砾，硬质杂物容易刮伤工作面；吊装工件轻拿轻放，杜绝撞击。作业完成后擦拭干净，按需涂抹防锈油，做好防尘防护。根据使用频次定期复检平面状态，精度出现偏差时及时安排刮研修复。
圆形铸铁平台并非可以覆盖全部检测场景，高精度批量检测仍可配合专业测量设备。但在首件划线、工序自检、现场复检这类场景中，它击中回转工件找平难的痛点，简化找正流程，降低对操作工经验的依赖。一套工装适配多种回转零部件，精简工位工装储备，助力车间提质提效，成为回转件加工工位可靠的基准载体。
-
