在泵阀、风机、电机零部件车间，法兰与叶轮属于典型回转类工件，尺寸、同轴度、孔位分布直接决定装配后的运行状态。很多车间习惯使用方形划线平台，放置圆形工件时均分圆周角度都比较繁琐，而一块圆形铸铁平台，刚好适配这类回转件的检测需求，简化划线流程，稳定基准参考，成为不少质检工位的常用工装。

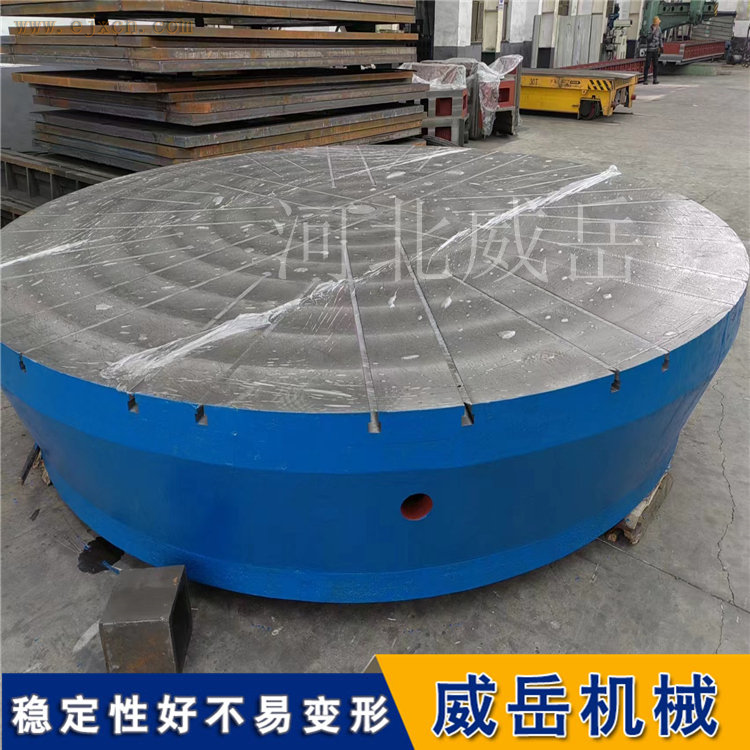

这款圆形铸铁平台一般选用 HT250 材质铸造，毛坯完成后经过时效处理，释放铸件内部应力，降低后续使用中形变的概率。工作面经过精加工与刮研，保证整体平面度均匀，表面耐磨，适合搭配高度游标尺、划针、直角尺、千斤顶等常规量具使用。圆形轮廓和法兰、叶轮的外形天然契合，工件放置后分布均匀，支撑点位更容易对称布置，不容易出现偏载倾斜的情况。
针对法兰划线检测，操作逻辑清晰。将法兰平稳放置在圆形平台上，借助可调支撑调平密封端面，以基面作为统一基准，先找出法兰圆心，标记基准点。随后依托这个平台，划出螺栓孔圆，按照图纸角度均分点位，标记各个螺栓孔位置，同时检测法兰端面平面度、内外圆同轴度。和方形平台对比，圆形基面的同心圆布局更贴合法兰的圆周特征，在标记 0°、90°、180°、270° 等分位置时，不用反复换算边线距离，减少人为计算带来的偏差，螺栓孔位置度划线更加顺畅。对于大直径法兰，圆形平台也可以配合辅助垫块，支撑外圈位置，保证工件悬空部位不下沉。http://www.chinaweiyue.com/
叶轮的划线检测工况，对基准稳定性要求更高。叶轮叶片分布不均，重量偏向一侧，放在普通平台上很容易出现偏斜，影响叶片型线、轮毂同轴度、叶片安装角的划线。圆形平台可以根据叶轮轮毂位置布置支撑，让回转与基面对齐。划线时，以基面平面为高度基准，标记轮毂端面基准圆，划出叶片安装位置线，校验各个叶片的径向尺寸与周向夹角。叶轮动平衡前置划线、叶片余量标记、轮毂孔找正，都可以在同一基面完成，不用频繁更换工装、反复转移基准，减少多次装夹带来的基准偏移。
当然，想要长期稳定发挥圆形铸铁平台的作用，日常维护不能忽视。工件放置前，需要清理基面和工件底面的铁屑、砂粒，防止硬物划伤工作面；吊装工件轻放，避免冲击磕碰。使用结束后，擦拭干净并涂抹防锈油，做好防尘遮盖。按照使用频次定期复检平面度，一旦出现精度偏差，及时进行刮研修复，不继续投入高精度划线工序。
它不是可以替代三坐标、激光测量设备的检测仪器，但是在批量工件首件划线、工序间自检、现场复检场景里优势突出。一套基面，兼顾法兰、叶轮两类高频回转件，工装投入精简，工位布置简洁，老师傅上手快，新人也更容易掌握平台找正逻辑。在追求降本增效的零部件加工车间，这种适配回转工件的圆形铸铁平台，用简单可靠的方式守住划线基准，为后续机加工、装配环节打下基础。
-
