在装备制造车间里，回转类构件种类繁多，法兰、叶轮、齿轮坯、回转支座、环形阀体等工件，都有一个共同特点：结构围绕轴线对称，检测集中在圆度、端面跳动、同轴度、孔位分度精度上。方形基准平台虽然应用广泛，但在这类工位上会存在诸多不便。圆形铸铁平台遵循 “以圆承圆” 的思路，基准形态与工件结构相互匹配，成为回转检测工位的优选基准载体。

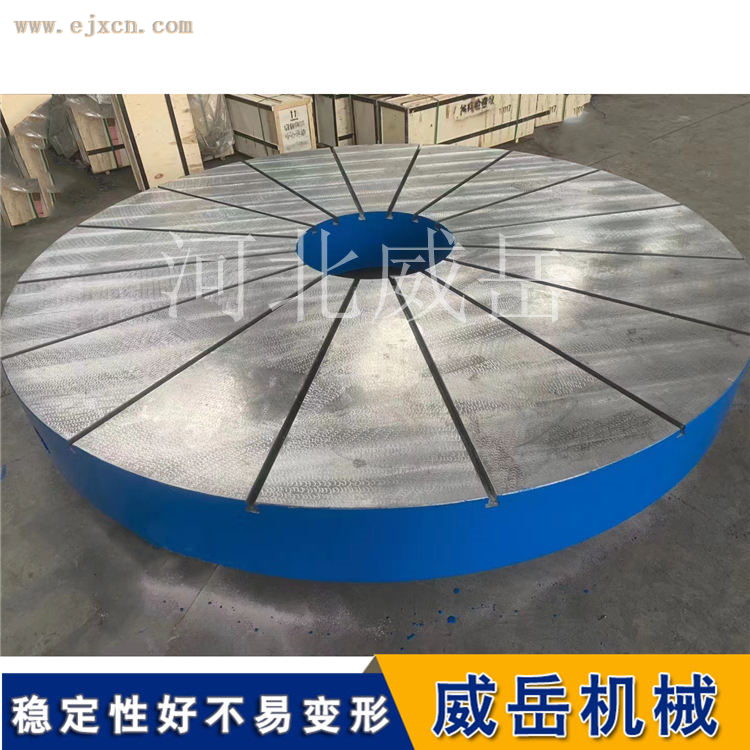

圆形铸铁平台多采用 HT250 灰铸铁铸造，铸件完成浇筑后经过时效处理，释放铸造产生的内应力，降低后续使用过程中形变的概率。工作面经过精细加工，可按需布设 T 型槽、定位销孔，方便 T 型螺栓、定位工装、压紧块快速装夹工件。铸铁材质自带吸振特性，工件吊装就位、量具滑动、工装调整带来的震动能够得到缓冲，减少检测时仪表读数跳动，给测量工作提供稳定的基础条件，适配车间常态化检验作业。
以圆承圆的核心优势，体现在受力分布更加均衡。回转工件自重沿向四周分散，圆形平台无尖角边角，支撑区域呈环形分布，载荷不会集中在局部点位。如果使用方形平台放置大直径环形工件，工件边缘常常悬伸在平台边角之外，受力不均容易带动基准面发生微小偏斜，给圆周方向多点检测带来误差。圆形平台的轮廓和工件外圆相呼应，支撑布局可以跟随工件环形轮廓布置，受力均匀，基准状态不容易随装夹位置变化而改变。
回转检测大多需要围绕工件 360° 采集数据，圆形平台能够实现无遮挡作业。检测人员校验端面密封面、外圆轮廓、圆周螺栓孔分度时，可以沿工件外圈顺畅移动量具，或是转动工件连续测量，不会出现方形平台边角挡住量具、阻挡视线的情况。对于叶轮、泵体这类结构复杂的回转件，叶片、流道分布在圆周各个方位，圆形基面预留的操作空间更充裕，不需要频繁拆卸工装、重新找正，有效减少检测工序中的重复操作。http://www.chinaweiyue.com/
在同心基准搭建上，圆形平台更贴合回转工件的图纸标注逻辑。检测时以平台作为基准原点，很容易建立同心圆测量坐标系，用来核验同轴度、圆周等分孔位置度。方形平台想要实现同等检测要求，需要额外加装辅助定位工装，增加找正环节，工装本身还会引入新的基准偏差。部分工位还可以在圆形平台上搭配回转盘工装，带动工件匀速旋转，连续采集端面跳动数据，适合批量工件的流水线检验。
圆形平台具备不错的通用性，不止用于法兰检测。齿轮坯圆度校验、风机叶轮形位公差检测、环形阀体密封面检验、回转支承划线等工位，都可以使用。平台规格支持按需定制，盘面槽位布局跟随工装方案调整，既可以单件小批量抽检，也能固定工装用于同规格工件持续检测。配套可调垫铁进行多点调平，使用前后做好盘面清洁、防锈防护，定期复测平面度，能够长期维持基准状态。
基准的选择，应当匹配工件的形态和检测方式。圆形铸铁平台跳出方形基面的局限，以圆的基准承接圆类工件，受力均匀、操作无遮挡、同心定位便捷，很好适配多样化回转检测工位。稳定的铸铁基面搭配合理的工装布置，能够降低形位公差检测的操作难度，减少基准带来的测量误差，帮助质检人员把控回转构件的加工品质，是回转类工件检验工位可靠的基准选择。
-
