在风电、压力容器、管道装备行业，大型法兰的端面平面度、圆度、同轴度、螺栓孔位置度检测，直接关系后续对接密封效果。很多检测工位优先选用圆形铸铁平台，而非常规方形平台，核心在于圆形结构和法兰本身的回转形态高度契合，再加上铸铁材质稳定的基准特性，能够更好满足法兰批量检测的工况需求。

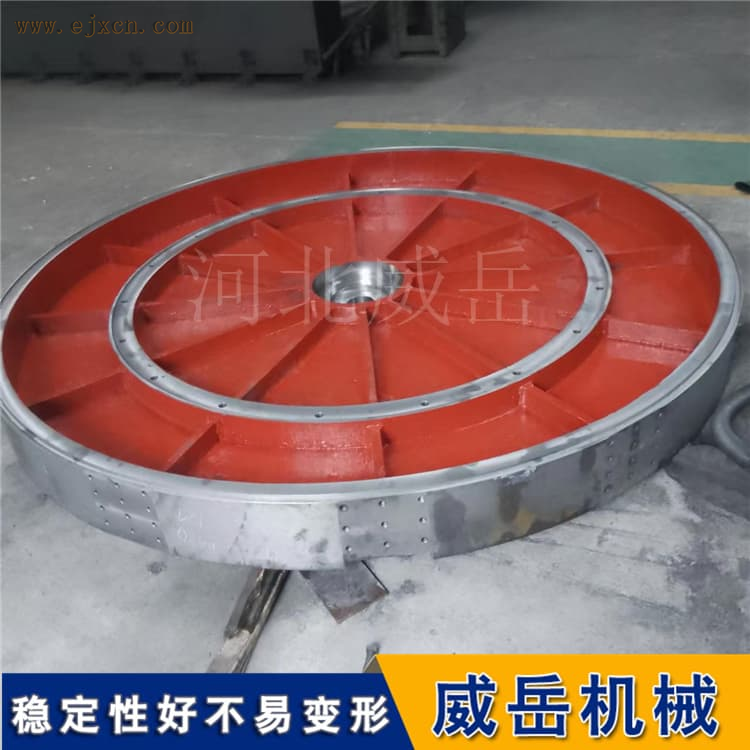

圆形铸铁平台一般选用 HT250 灰铸铁浇筑成型，铸件经过时效处理释放内部应力，降低长期承重后的变形风险，工作面耐磨，适合车间重载、反复检测的环境。盘面可以按需加工 T 型槽与定位孔，搭配 T 型螺栓、定位销、压紧工装，把大型法兰稳妥固定在盘面区域，方便百分表、高度规、划线工具布置测点。铸铁本身具备一定的吸振能力，吊装放置法兰、量具移动带来的震动会被适度缓冲，减少读数波动，让测量数据更稳定。
轴对称结构是圆形平台适配法兰检测突出的优势。方形平台带有边角，大型法兰摆放时容易出现受力偏置，载荷集中在边角位置，长期使用会诱发局部形变。圆形平台没有棱角，法兰自重沿着圆心向四周均匀扩散，支撑点位按照同心圆排布，应力分布平缓，即便大直径法兰偏心放置，也不容易出现基准面局部翘曲，保障整个圆周上各个测点的基准一致性。在检测法兰端面全周跳动、环形密封面平整度时，这种均匀受力的特点尤为关键。
法兰属于回转类工件，检测时需要沿圆周多点采集数据，圆形平台可以实现 360 度无遮挡作业。操作人员无需频繁拆卸工装，就可以转动法兰，依次校验密封面、螺栓孔、外圆轮廓，没有方形平台边角遮挡视线、阻碍量具移动的问题。对于大尺寸法兰，只需要一次找正定心，就能连续完成多项目检测，减少反复吊装、重新找正的步骤，缩短单件检测时长。遇到批量同规格法兰检验，定心工装可以重复使用，进一步提升检测效率。http://www.chinaweiyue.com/
在同心度、螺栓孔分度校验环节，圆形平台的基准逻辑更贴合法兰图纸要求。以平台圆心作为基准原点，能够方便搭建同心圆测量坐标系，对标法兰，核验螺栓孔圆周分度误差。方形平台想要实现同样的同心校验，需要额外搭建辅助定位工装，找正流程繁琐，还容易引入二次基准偏差。部分工况下，圆形平台还可以搭配回转工装，带动法兰匀速转动，连续采集端面跳动数据，适合高精度密封法兰的出厂检验。
当然，选用圆形铸铁平台也需要做好配套维护。安装时依靠可调垫铁按环形点位调平，完成调平后进行整体平面度复测；检测结束及时清理盘面铁屑、油污，避免杂质划伤工作面；长期闲置时做好防护，减少锈蚀。企业可以根据法兰大外径定制平台直径，兼顾承载能力与车间摆放空间。
大型法兰检测看重基准稳定、找正便捷、圆周作业顺畅，圆形铸铁平台把对称结构、铸铁刚性、灵活装夹融为一体，从基准层面降低回转工件的检测难度。它不是简单的圆形基面，而是适配法兰这类环形工件的专用基准载体，帮助质检人员稳定把控密封面与孔位精度，减少法兰对接渗漏、装配错位等隐患，成为压力容器、风电法兰质检工位里常用的基础量具。
-
