在装配、焊接、检测、电机试验等车间，T 型槽底板是柔性工装的核心载体。很多人以为快速装夹只靠压板、螺栓等附件，实则效率上限，从底板开槽阶段就已经确定。一套好用的 T 型槽底板，槽位设计不是简单在台面上开槽，而是在刚性、通用性、装夹便捷三者之间找到平衡，让工件和工装可以快速落位、锁紧、换型，适配多品种小批量的生产需求。
T 型槽底板的优势，来自截面结构。倒 T 形的槽腔，允许 T 型螺母、螺栓从槽端滑入，沿着槽道自由移动，到达合适位置后即可锁紧。对比固定螺纹孔底板，它不用被孔位限制，异形件、长短不一的工件、临时搭建的工装挡块，都能灵活选择夹紧点，省去反复配钻、更换底板的时间，这也是快速装夹的底层基础。但仅仅有 T 形截面远远不够，槽宽、槽距、排布方式、边缘余量，每一项参数都会直接影响装夹速度与使用稳定性。
槽宽首先决定工装配件的适配体系，需要和配套 T 型螺栓规格匹配。槽宽偏小，只能选用小规格螺栓，重载工况下夹紧力不足；槽宽偏大，螺栓在槽内晃动，定位间隙变大，装夹后容易偏移。行业内会根据承载等级选定标准槽宽，保证螺栓与槽腔配合间隙合理，滑动顺畅又不会松旷。同一块底板上，一般统一槽型规格，方便车间统一管理压板、垫块、T 型螺母，减少配件混用带来的试错时间，提升换夹效率。
槽距是槽位设计里容易踩误区的一环。槽距过大，小型工件、窄底座工装很难找到就近夹紧点，只能额外拼接辅助工装，装夹流程拉长；槽距过密，开槽过多会削弱铸铁底板的截面刚性，承受交变载荷、焊接热影响时更容易产生形变，基准平面度难以长期维持。常规装配与检测底板，多选用 150mm、200mm 基础槽距，覆盖绝大多数标准工件的底座孔距；针对小型零部件集中加工区域，可以局部增设加密槽，形成 “基础槽 + 加密槽” 的组合布局，兼顾整体刚性和小件装夹需求。http://www.chinaweiyue.com/

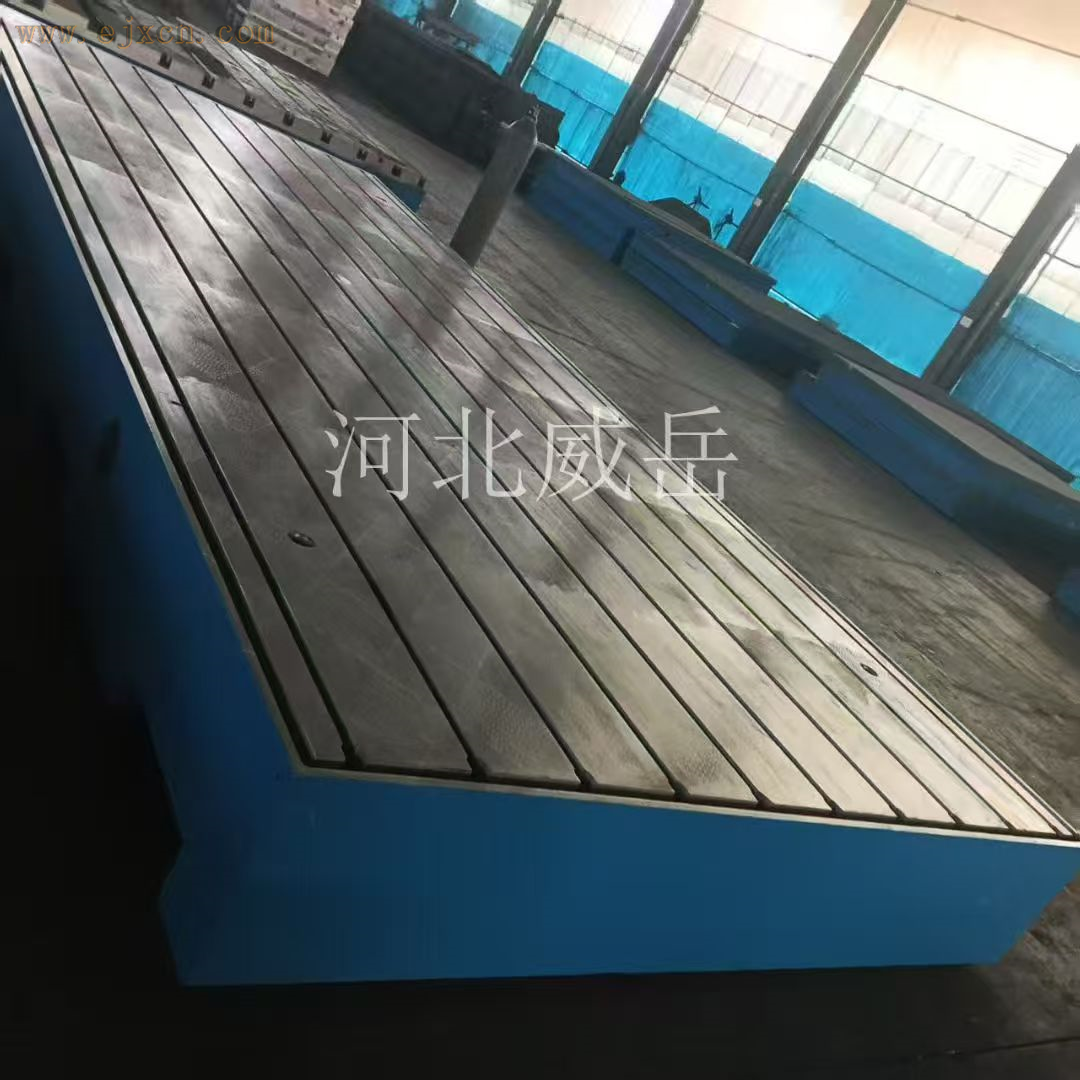

排布形式同样服务于快速装夹。平行单方向开槽，结构简单、底板刚性保留更好，适合长条形工件、导轨装配、长条焊接件；十字交叉网格槽，横向纵向都可调节夹紧点，适合电机试验底座、箱体装配、多方向定位的复杂工装，定位挡块、直角靠尺可以在两个方向快速固定，搭建柔性工位的速度更快。十字槽交叉位置会做圆弧过渡，避免尖角应力集中，也能防止 T 型螺母滑动时卡滞，减少工装调整时的卡顿问题。
槽位和底板边缘的距离，也是容易忽略的细节。外侧槽不能紧贴板边，需要预留足够余量。如果开槽太靠近边缘，拧紧螺栓时的拉力容易造成边缘崩裂、局部变形，不仅缩短底板使用寿命，边缘位置的装夹点也会失去稳定支撑，出现压紧打滑。合理的边距设计，让靠近边缘的装夹点位同样可靠，台面各个区域都可以放心用来固定工件，整块底板的有效使用面积得到充分释放。
槽位设计还要和底板时效处理、平面基准协同。开槽会改变铸件内部应力分布，设计阶段就要规避集中开槽带来的应力隐患，避免使用一段时间后平面度偏移。一块合格的 T 型槽底板，工作面是统一基准，所有槽道的直线度、槽距公差保持一致，工装在不同位置切换时，不需要反复找基准、复测位置，实现即调即夹。
说到底，快速装夹的本质，是降低工装定位与锁紧的调整成本。T 型槽底板的槽位设计，核心逻辑就是给车间一套可自由组合、稳定可靠的夹紧网格。合理的槽型、槽距、排布，让操作人员不用为了迁就孔位反复调整垫块、搭建辅助底座，工件上板、定位、压紧、拆卸全流程提速。看懂这套逻辑，选型或者定制底板时，就不会盲目追求密槽、十字槽，而是结合自身工件尺寸、承载工况、换型频率去匹配方案，让底板真正成为车间柔性装夹的稳定基石。
-
