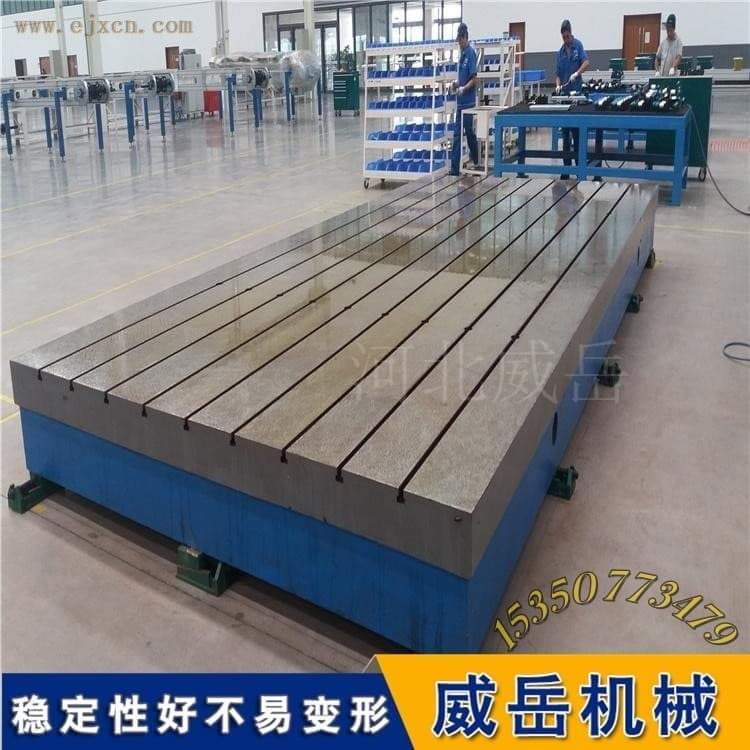

高精度铸铁划线平台，平面度0.03mm，满足工件划线需求 - 机械产品供应发布_机械网_中国机械网_机械交易平台_机械供应信息发布

品牌：

威岳

型号：

2000*3000

铸铁划线平台安装调平：支撑点没摆对，后面全“白干”

划线平台买回来了，安装做不好，基准面就是歪的，划出来的线也跟着偏。安装调平核心是“支撑准、调平精、固定牢”三件事。

安装前的环境准备

安装场地应选择干燥、通风良好且光线充足的地方，避免安装在潮湿环境中，同时要远离热源和震源。安装地面须平整坚实，承载力不低于平台及承载工件的总重量。准备精度0.02mm/m以上的框式水平仪、扭矩扳手、调整垫铁、地脚螺栓。开箱后核对规格和精度等级，检查台面无磕碰划痕。

支撑点布置：主支点和辅助支点

支撑点的设置是保证划线平台精度和稳定性的核心。平台需设置主支点与辅助支点——主支点是平台在加工、检定和使用中与安装基面接触并作为主要支承的部分，辅助支点用于防止承载偏移而发生倾覆，或因负载过大而产生过大变形所增设的支点。

实际操作中，小型平台采用三点支承，符合“三点定面”原理，稳定可靠。大型平台在四角基础上按500-800mm间距增加辅助支撑点。支承点要对准平台底部加强筋的交汇处，不能随便垫。垫铁须用铸铁材质，不能用木块、橡胶垫或普通钢板。垫铁与平台底面接触要实在，用塞尺检查间隙小于0.05mm。

精调水平

用水平仪在平台工作面的纵向、横向和对角线方向反复测量，通过微调垫铁使平台达到水平状态。采用网格法在工作面上均匀布点测量，从中向四周逐点微调垫铁。每次调整量以气泡移动1到2格为宜，调完静置5分钟再复核。

调一个方向会牵动另一个方向，需要在X轴和Y轴之间来回交叉校验。常规划线作业要求水平度≤0.1mm/m，划线要求≤0.05mm/m。划线平台的调平精度可以适当放宽，因为划线操作本身精度在0.25到0.5mm之间，平台水平度只要远小于这个数值就够了。但水平度太差的话，划线时工件容易滑动。

紧固与静置

精调达标后，按“从中到四周、对角分次”的顺序拧紧地脚螺栓，使用扭矩扳手分2到3次逐步拧紧。紧固后立即复测水平度，确认没有变化。安装完成后建议静置24小时，再用水平仪复测一次。安装应力没释放完，精度会在使用中慢慢漂移。

划线平台的安装看起来简单，但支撑点布置和调平这两步做到位了，平台用很多年基准都是准的。马虎了，划出来的线偏了0.5毫米，加工出来的零件就废了。
