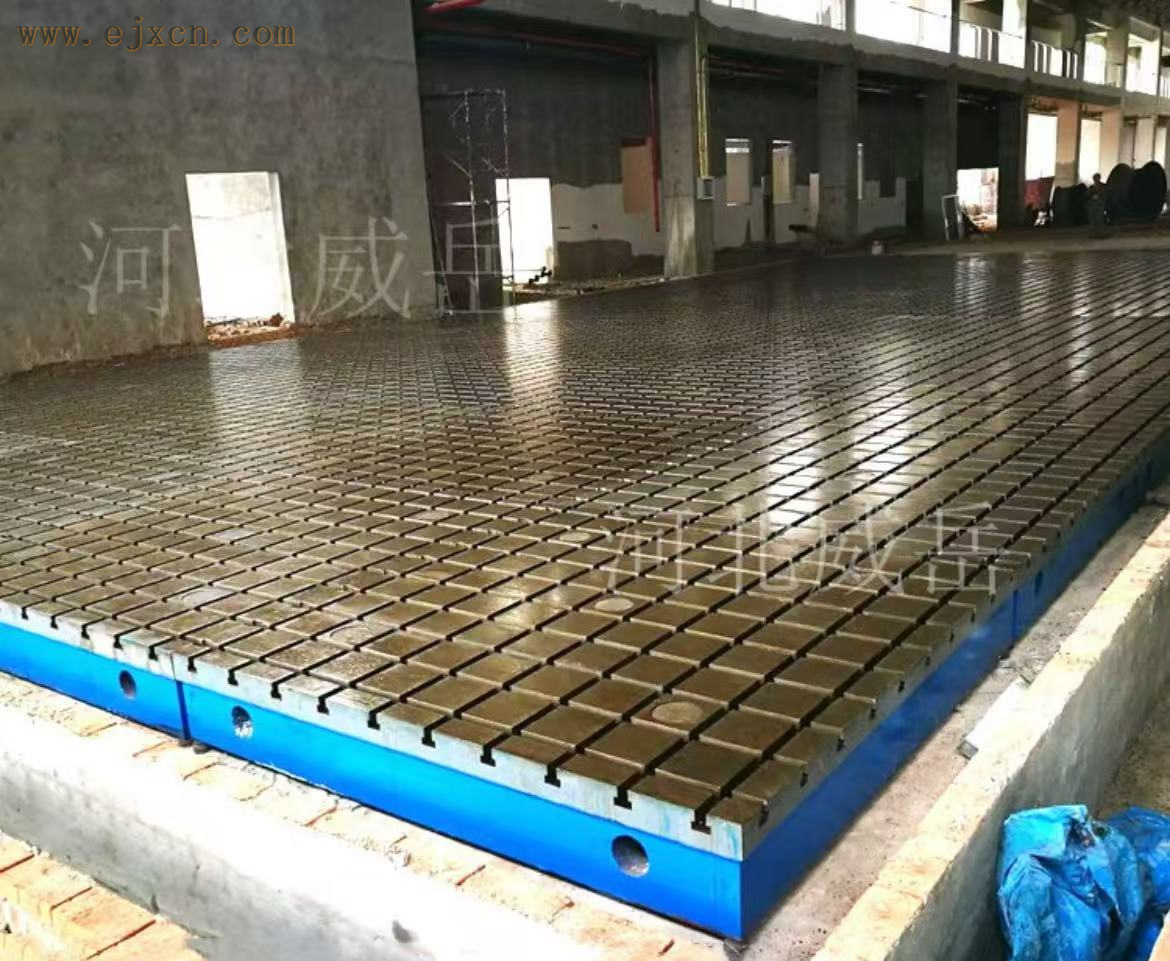

常规单块铸铁测试底板，能够满足中小型零部件、单机台架的标定与耐久试验。但随着装备研发不断推进，长轴类总成、多联机组、整套传动链、长尺寸工装联调等试验项目陆续增多，被测对象跨度大、安装点位分散，单块底板的尺寸边界很难覆盖安装布局。这时，多块铸铁测试底板并肩组合使用，依靠拼接工艺形成连续统一的基准平面，从容撑起超长尺寸的试验需求，拓展台架试验的布局边界。
拼接铸铁测试底板的难点，不在于简单拼放在一起，而在于维持整套基准的一致性。如果拼接处高低错落、平面度脱节，各个工位基准不统一，装夹在不同底板上的测功机、支撑工装、被测件之间同轴度就会出现偏差。运转过程中，额外附加弯矩与振动会直接叠加到测试信号里，造成曲线抖动、重复性变差，严重时还会给试件带来非正常受力，影响耐久试验结果的判断。超长台架试验，对拼接后的整体精度、抗形变能力和长期稳定性，都提出了更高要求。
想要多块底板协同稳定工作，首先要把控单件本身的品质。参与拼接的每一块铸铁测试底板，毛坯都要经过时效处理，充分释放铸造残余应力，降低后期自然变形的概率。精加工过程统一加工基准，控制单件台面平面度，T 型槽的节距、槽口精度保持一致，保证工装可以跨块灵活安装。高精度工况还会采用刮研工艺优化接触面，让每一块底板自身状态稳定，这是拼接组合的基础。
拼接装配方案，是整套超长基准能否成型的核心。底板之间依靠定位销、连接螺栓实现相互定位锁紧，消除板块之间的滑移错边。接缝位置经过配磨处理，减小台阶差，让台面过渡平顺。支撑垫铁按照整体布局统一排布，不是单独找平单块底板，而是以整套拼接平面为目标调整水平，均匀分担各板块承受的载荷，避免某一块底板受力偏重，发生沉降或者翘曲。底板背部筋板相互呼应，荷载能够通过支撑体系传递到地基，避免接缝位置成为结构薄弱点。
组合底板同样继承铸铁材质的阻尼优势。在超长台架运行时，多个测点同步工作，各处产生的振动冲击可以被每一块底板分别吸收衰减，减少振动沿着拼接平面传递放大。相比整块大型铸坯，分块式方案还有不少现实优势。超大尺寸铸件铸造难度高、运输受限、吊装风险大，后期返修成本高；分块生产、运输、吊装更加灵活，现场可以根据试验方案增减板块，调整总长，适配不同规格的长试件试验，柔性更强。http://www.chinaweiyue.com/
在长传动轴试验、多电机联动测试、成套输送模组耐久验证等场景中，整套台架横跨数米，多个工装依次排布在拼接底板之上。各板块并肩承载，保持基准协同，保障跨工位装夹基准统一。即便长时间连续试验，在交变载荷、温度变化、持续振动的作用下，只要拼接结构与支撑方案合理，整套基准依旧可以维持稳定，保证各组采集数据具备统一参照标准。
超长试验场景，考验的不只是单块底板的精度，更是整套基准系统的协同能力。多块铸铁测试底板并肩而立，打破单台尺寸限制，依靠标准化加工、可靠的拼接结构与均衡的支撑布置，组合成连续稳定的基准平台。它们分工承载、协同受力，灵活适配大跨度试验布局，为长尺寸试件、多工位联调试验提供可行方案，持续支撑各类特殊台架研发验证工作有序开展。
-
