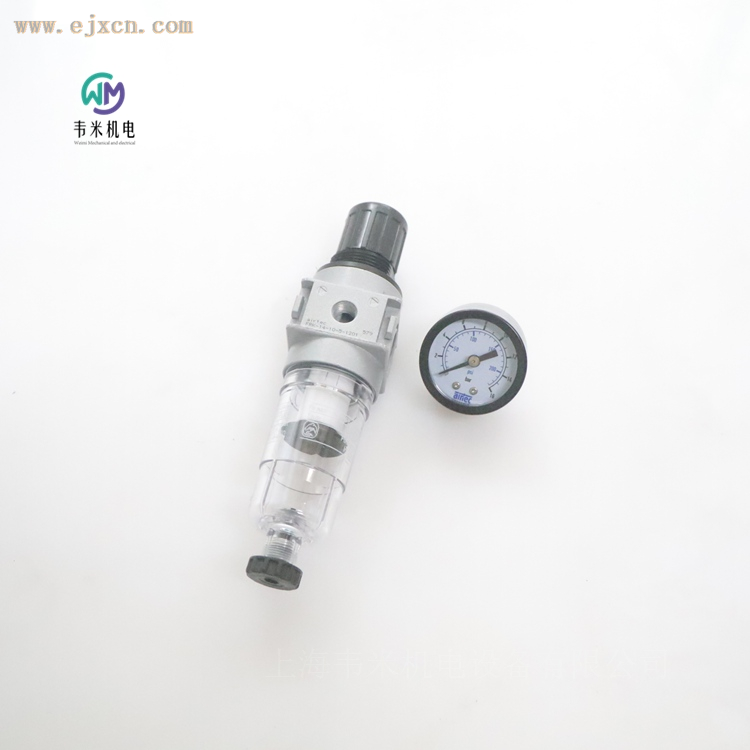

AIRTEC过滤减压阀FRK-14-10-5-1221

AIRTEC FRK-14-10-5-1221 过滤减压阀 - 德国 airtec K 系列压缩空气处理单元

产品概览

AIRTEC FRK-14-10-5-1221 是德国气动元件品牌 airtec 推出的 K 系列过滤减压阀（Filterregler），把过滤器和减压阀集成在一个紧凑的阀体里，一次完成压缩空气的净化和稳压两步处理。它面向小流量气动回路设计，接口为 G1/4，额定流量 1450 Nl/min，体积小、重量轻，特别适合安装在空间受限、供气压力又需要稳定的自动化设备上。

这款产品延续了 airtec 在压缩空气处理上的模块化思路，配合同一系列的过滤器、调压阀、油雾器、维护单元，可以按需组合成一套完整的气源处理方案。FRK-14-10-5-1221 属于其中的 "过滤 + 减压" 二合一机型，在大多数气动场合能替代 "过滤器 + 减压阀" 的串联安装，省空间也省安装工时。

产品设计特点

FRK 系列的壳体采用锌压铸（Zink-Druckguss）材质，比普通塑料壳体更耐冲击、更抗压，长期使用也不易变形。容器杯体为 PC 聚碳酸酯透明材质，可以随时观察杯内冷凝水和滤芯状态，方便维护判断。

结构上采用离心分离式烧结滤芯，配合膜片式减压结构，二者集成于一体，气路短、压损小。手轮通过向下按压可以锁定调节位置，防止误操作改变设定压力；如需要，还能通过旋出锁扣加挂锁，把设定值固定下来，适合有防调要求的产线。

值得注意的设计细节是：

• 过滤精度按需可选，标准款为 5 µm，可覆盖大多数常规气动元件对气源洁净度的要求；
• 冷凝水排放提供半自动、自动常开（NO）、自动常闭（NC）多种版本；
• 压力表可按流量方向选装，默认从左向右流通并带压力表；
• 安装位置要求垂直、排水阀朝下，以保证冷凝水能顺利排出。

型号含义

型号 FRK-14-10-5-1221 的每一段都对应明确的选型参数，读懂编码就能快速确定产品配置。airtec K 系列过滤减压阀的订货编码遵循 FRK - 连接尺寸 - 调压范围 - 过滤精度 - 配置序号 的规则，具体拆解如下表：

表格

编码段	取值	含义
FRK	系列代号	过滤减压阀（Filterregler），K 系列紧凑型
14	连接尺寸	G1/4 螺纹接口
10	调压范围	0.5 ... 10 bar（标准量程）
5	过滤精度	5 µm
1	冷凝水容器	PC 透明容器
2	冷凝水排放	半自动排放（标准）
2	压力表 / 流向	带压力表，从左向右流通（标准）
1	执行配置	标准手轮

对照这份拆解，FRK-14-10-5-1221 就是一款 G1/4 接口、调节范围到 10 bar、5 µm 过滤精度、带透明杯和压力表、半自动排水的标准配置过滤减压阀。

技术参数

以本型号对应的 FRK-14 为例，核心技术数据如下：

表格

参数	数值
产品类型	过滤减压阀（Filterregler）
系列	K 系列
连接螺纹	G1/4
额定流量	1450 Nl/min（在 p1 = 6 bar、压差 1 bar 下测得）
容器容积	16 cm³
整机重量	0.29 kg
工作温度	-10°C ... +60°C
输入压力	1.5 ... 16 bar
调压范围	0.5 ... 10 bar（标准）
过滤精度	5 µm
安装位置	垂直，排水阀朝下
适用介质	符合 ISO 8573-1:2010 的压缩空气、中性气体
壳体材质	锌压铸
容器材质	PC 透明
密封材质	NBR
内部件材质	镀锌钢、不锈钢、黄铜（Ms）

对应型号 FRK-18（G1/8 接口）与 FRK-14（G1/4 接口）在流量、容积上一致，额定流量均为 1450 Nl/min，容器容积 16 cm³，重量分别约 0.30 kg 和 0.29 kg，差别很小，可按现场接口尺寸灵活选择。

工作原理

FRK 过滤减压阀把两道处理流程整合在一个阀体内。

首先是过滤环节。压缩空气进入后，先经过基于离心力原理的烧结滤芯。气流在滤芯内形成旋转，利用离心作用把空气中的固体颗粒、水分和部分油雾甩出并沉降到下方透明容器中，再由排水阀定期排出。5 µm 的过滤精度足以拦截绝大多数对气动元件有害的杂质，保护气缸、换向阀等执行部件。

其次是减压环节。经过净化的空气进入膜片式减压结构，通过手轮调整弹簧预紧力，从而设定输出压力。该结构带有二次排气（Sekundärentlüftung）功能：当负载侧压力超过设定值时，能自动向外部排出一部分气体，使输出压力始终稳定在设定值附近，避免压力超调带来的波动。调节完成后按下手轮即可锁定，防止误触碰改变设定。

整个过程先净化、后稳压，出口气源干净且压力恒定，从源头上降低气动设备因水汽、杂质和压力波动引发的故障率。

应用行业

FRK-14-10-5-1221 这类小通径、中等流量、带稳压功能的过滤减压阀，广泛用于各类以压缩空气为动力源的中小设备：

表格

行业	典型用途
自动化装配	产线气缸、夹爪、治具的稳压供气
包装机械	封口、贴标、分拣机构的动力源净化
电子与半导体	精密气动元件的洁净、稳压供气
食品饮料加工	非接触式灌装、输送、封装的辅助气源
纺织与木工机械	张力控制、除尘、气动执行机构供气
机床与加工设备	卡盘、刀具夹紧、润滑系统的气源处理
气动工具与设备	各类手持气动工具的集中供气前端

由于接口 G1/4、额定流量 1450 Nl/min，它很适合中小型设备和单台机床的气路前端使用；若现场还需要给下游气动元件补充润滑油，也可与同系列油雾器组合成 "过滤 - 减压 - 给油" 完整维护单元，一步到位。

选型与配套

在选用 FRK 系列过滤减压阀时，建议重点关注三点：一是接口尺寸是否与现场管路匹配，G1/8、G1/4 分别对应 FRK-18、FRK-14；二是所需调压范围，标准 10 bar 量程覆盖大多数 6 bar 左右的工作压力，需要更低压力的场合可选 3 bar、6 bar 量程；三是排水方式，若气源含水量大或无人值守，可优先考虑自动排水版本。

该系列可配套安装组件包括 WK 固定角、WK 安装套件、KPK 耦合套件和 RM 安装螺母，便于把过滤减压阀固定到机柜、墙壁或与其他气动元件组合安装。整体采用紧凑模块化设计，后期增配、更换或维护都较为方便。

小结



AIRTEC FRK-14-10-5-1221 是一款兼顾过滤与减压的紧凑型气源处理元件，锌压铸壳体、透明 PC 容器、5 µm 离心式烧结滤芯和带二次排气的膜片减压结构，让它能在 -10°C 到 +60°C 环境下稳定工作，输入压力最高支持 16 bar。无论用于自动化产线、包装机械还是加工设备，它都能为下游气动元件提供洁净、稳定的压缩空气，是中小流量气动系统中实用的一环。
