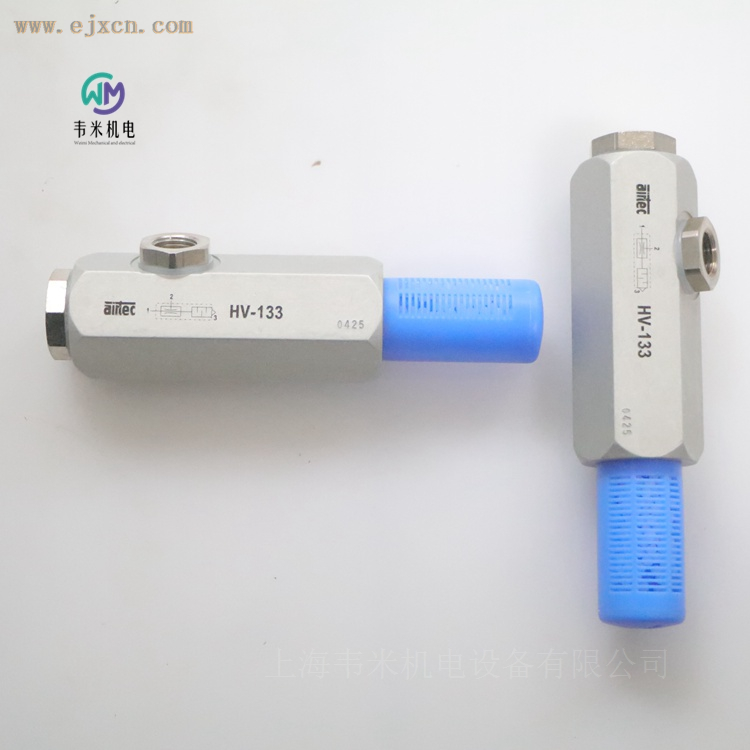

AIRTEC真空发生器HV-133
AIRTEC HV-133 真空发生器 产品介绍
一、产品概述
AIRTEC HV-133 是 airtec 品牌推出的一款基于文丘里（Venturi）原理工作的真空发生器，属于 HV 高真空系列中的经典单级款。它不依赖电动真空泵，而是以工厂现有的压缩空气为动力源，通过内部喷嘴把气流动能转换为负压，在真空接口处形成稳定的吸附能力，是一种结构简单、运行可靠的负压发生装置。
HV-133 的设计定位偏向 "高真空度" 应用：其真空度可达 95%，在需要较强吸附保持力的工件抓取、搬运与固定场合表现稳定。产品采用紧凑的直通式结构，压缩空气接口、真空接口与排气接口分别布置在壳体两端，接口均带防护滤网，可阻挡管路中的粗颗粒杂质进入内部流道，降低堵塞风险。消音器随产品标配、出厂即装好，用户接入气路即可投入使用。
二、型号含义
HV-133 的型号命名遵循 airtec 真空发生器系列的统一规则，可以从两段分别理解：
- HV：系列代号，对应德语 Hochvakuum（高真空）的缩写，代表该系列以追求较高真空度为主要设计目标。整个 HV 系列的真空度均为 95%，同一命名规则在 Classic 经典款与柱式款中保持一致。
- 133：规格代号，表示该型号在 HV 系列中所处的容量等级。数字越大，对应的喷嘴直径、抽气流量和压缩空气消耗量越大，抽真空速度也越快。HV-133 位于该系列的中高端区段，兼顾了可观的抽气流量与良好的真空保持能力。
通过这种命名方式，用户不需要查看完整样本就能从型号上大致判断产品属于哪个系列、处于哪个规格段，方便在多型号之间做初步选型。
三、产品设计特点
HV-133 在设计上有几个值得关注的细节，也是它在产线上能够稳定工作的原因：
- 文丘里真空原理：采用单级文丘里喷嘴结构，压缩空气经喷嘴加速后形成高速射流，在真空腔内产生负压完成吸附。整机没有运动部件，结构简单、响应快、免维护。
- 高真空度表现：系列针对高真空度设计，HV-133 真空度可达 95%，适合对吸附保持力有较高要求的场合。
- 进气和真空口防护滤网：压缩空气接口与真空接口均带保护滤网，可阻隔管路中的粗颗粒杂质进入流道，减少内部磨损与堵塞。
- 标配消音器：排气口配置塑料消音器并随产品附送，能有效降低排气噪声，改善车间工作环境。
- 可靠材质：壳体采用阳极氧化铝（Al eloxiert），兼顾强度与耐蚀性；螺纹接头采用镀镍黄铜（Ms, vernickelt），连接牢固、耐腐蚀；消音器为工程塑料，轻量耐用。
- 适配常见气源：适用温度范围 0°C 至 +60°C，工作压力 4 至 6 bar，与工厂常规压缩空气系统直接对接。
四、工作原理
HV-133 依据文丘里效应工作。当压缩空气从压缩空气接口（1 号口）进入，流经内部喷嘴时，气流在喉部被加速，流速升高、静压随之下降，在喉部附近形成低压区。这个低压区通过真空接口（2 号口）与被吸附物体所在的空间相连通，从而抽出该空间内的气体、建立起真空。真空建立后，物体被稳定吸附在吸盘或抓取面上。
需要释放时，切断压缩空气，真空随之解除，物体被放开。由于全程没有活塞、阀芯等运动部件，HV-133 几乎无磨损，寿命长，启停频繁也不会出现机械疲劳，特别适合自动化产线的高节拍工况。产品共设三个接口：1 号口为压缩空气接口（进气）、2 号口为真空接口（吸附）、3 号口为排气接口（消音排气）。
五、技术参数
HV-133 的主要技术参数如下（数据来自 airtec 官方样本，标注条件见表格下方说明）：
表格
| 项目 |
参数 |
| 产品型号 |
HV-133 |
| 最大真空度 |
95% |
| 抽气流量（70% 真空度、5 bar 时） |
30 l/min |
| 空气消耗量（5 bar 时） |
120 l/min |
| 抽真空时间 |
0.95 s/l |
| 喷嘴直径 |
1.7 mm |
| 工作压力 |
4 至 6 bar |
| 重量 |
0.242 kg |
| 适用温度范围 |
0°C 至 +60°C |
| 适用介质 |
按 ISO 8573-1:2010 第 7:2:4 级过滤、无油、干燥的压缩空气 |
说明：抽气流量按 70% 真空度、5 bar 工作压力测定；抽真空时间（s/l）指抽升单位体积所需的时间，数值越小抽速越快。
六、外形与接口尺寸
HV-133 的主要外形尺寸与接口规格如下（尺寸单位 mm）：
表格
| 参数 |
数值 |
| 总长 L |
140 |
| L1 / L2 / L3 |
93 / 35 / 38 |
| L4 / L5 / L6 |
55 / 20 / 7 |
| 外径 D |
24.5 |
| 扳手位 SW1 / SW2 / SW3 |
32 / 24 / 19 |
| 进气接口 G1 |
G1/4 |
| 真空接口 G2 |
G1/4 |
| 排气接口 G3 |
G1/2 |
其中 G1/4 的进气和真空接口便于直接连接标准气动接头，G1/2 的排气接口口径较大，有利于快速排气、缩短释放响应时间。
七、使用与维护要点
- 气源品质：建议使用按 ISO 8573-1:2010 第 7:2:4 级处理（过滤、无油、干燥）的压缩空气，并确保介质不含腐蚀性成分。
- 压力露点：在非标准工况下，压力露点应至少比所处环境的最低温度低 10°C，以降低管路凝水影响真空稳定性的风险。
- 工作压力：控制在 4 至 6 bar 范围内，可获得较稳定的真空度与抽气表现，压力过高会增大空气消耗，过低则影响吸附力。
- 清洁维护：定期检查进气口与真空口的滤网，清除聚集的粉尘颗粒；长时间使用后视情况清洁或更换滤网。
- 环境温度：保持在 0°C 至 +60°C 环境下使用。
八、应用行业
凭借较高的真空度、紧凑的体积与免维护特性，HV-133 可广泛用于以下行业：
- 自动化装配与生产线：用于工件抓取、搬运、定位、翻转等工序的吸附固定。
- 电子与半导体行业：用于 PCB 板、芯片托盘、小型电子元件的抓取与传送，避免夹持造成的损伤。
- 包装行业：用于包装袋、纸盒、标签、薄膜等柔性材料的拾取与码放。
- 印刷与纸品行业：用于纸张、纸板、印刷品的吸附定位与输送。
- 食品与饮品行业（干燥场合）：用于盒、罐、瓶盖等硬质包装件的搬运。
- 塑料与注塑行业：用于注塑件的取出与搬运。
- 医疗与实验设备：用于小型零件、耗材的抓取与定位。
- 机器人与协作设备：作为末端真空抓取部件，配合吸盘完成柔性抓取。
九、选型参考
在 HV 系列内部，不同规格覆盖不同的抽气流量与空气消耗水平。HV-133 处于兼顾流量与真空度的中间规格段：若应用负载较大、需要更高抽速，可参考 HV-333、HV-533；若工件较轻、对气源消耗更敏感，可参考 HV-33、HV-63、HV-93。选型时可结合工件重量、体积、抓取频率以及现场气源供应能力综合判断。
