| 品牌： |
爱尔泰克AIRTEC |
型号： |
VZ-25-310 |
AIRTEC气动延时阀VZ-25-310，德国产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

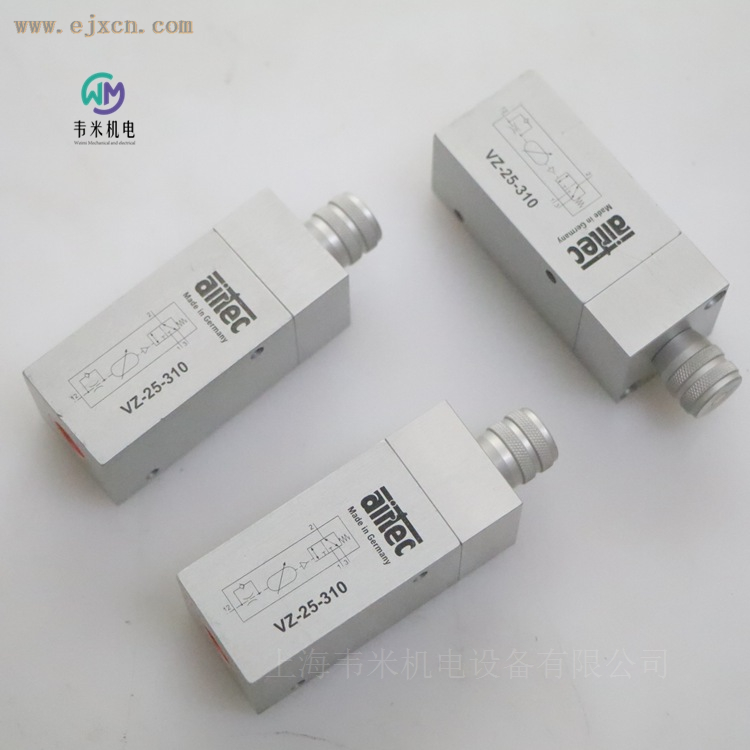

AIRTEC气动延时阀VZ-25-310
AIRTEC VZ-25-310 气动延时换向阀产品介绍
一、产品概述
AIRTEC VZ-25-310 是一款由德国 AIRTEC 推出的气动延时换向阀，属于 VZ 系列。它的核心能力是在气动控制回路中提供一段可调的时间延迟：控制信号到达后，输出并不会立即切换，而是在设定的延时结束后才动作，从而实现 "信号滞后输出" 的控制效果。它采用活塞滑阀（Kolbenschieber）结构，通过气压驱动换向，配合机械弹簧完成复位，整体结构紧凑、动作明确，适合安装在空间有限的自动化气动回路中。
VZ-25-310 属于 3/2 通（3/2-Wege）单稳态换向阀，阀体为阳极氧化铝合金，内部零件采用不锈钢与黄铜（Ms），密封件为 NBR 与 POM，材料组合兼顾耐磨损与密封可靠性，可长期工作在常规压缩空气环境下。
二、型号含义解析
型号由 "系列代号 + 规格 + 功能代码" 三部分组成，读懂这串字符有助于快速判断阀门属性：
表格
| 型号段 |
含义 |
| VZ |
系列代号，指带可调延时功能的气动换向阀（VZ 系列） |
| 25 |
规格 / 接口代号，对应 M5 气口尺寸规格 |
| 310 |
功能代码：3/2 通、单稳态、机械弹簧复位、带可调时间延时 |
其中 "3" 表示阀为 3/2 通结构，"1" 表示单稳态（单信号位），"0" 标识采用机械弹簧复位方式，"可调时间延时" 则是 VZ 系列区别于普通换向阀的关键属性。系列内还有 VZ-18-310（G1/8 接口）与 VZ-18-310-20（G1/8 接口、延时范围更长）等变体，方便按回路流量和延时需求选择。
三、产品设计特点
- 可调延时功能：内置可调延时机构，用户可根据工艺需要设置输出动作的滞后时间，适用于需要顺序控制或缓冲启动的场合。
- 气压驱动、弹簧复位：通过控制气口加压实现换向，信号撤销后由机械弹簧立即复位，动作判定明确，无需电气元件参与。
- 双向功能可选：压缩空气接到接口 1 时实现 "常闭" 功能，接到接口 3 时实现 "常开" 功能，同一阀体覆盖两种需求，选型灵活。
- 结构紧凑、重量轻：阀体采用阳极氧化铝，重量约 0.135 kg，体积小巧，利于集成到阀组或设备内部。
- 材料搭配耐用：外壳阳极氧化铝，内部不锈钢与黄铜，密封件 NBR 与 POM，耐压稳定，寿命表现良好。
- 符合介质规范：适配符合 ISO 8573-1:2010 第 7:2:4 类等级的过滤、无油、干燥压缩空气，且要求压力露点低于环境温度至少 10°C。
四、主要技术参数
以下为 VZ-25-310 的关键技术参数，供选型和回路设计参考：
表格
| 参数项 |
数值 |
| 订货号 |
VZ-25-310 |
| 接口尺寸 |
M5 |
| 公称通径 |
3.2 mm |
| 工作压力 |
3 ... 10 bar |
| 控制压力 |
3 ... 10 bar |
| 延时范围 |
0.25 ... 5 s |
| 流量 |
160 NI/min |
| 工作温度 |
-10°C ... +70°C |
| 重量 |
0.135 kg |
| 介质 |
符合 ISO 8573-1:2010 7:2:4 级的过滤、无油、干燥压缩空气 |
工作温度范围为 -10°C 至 +70°C，满足多数工厂车间环境。M5 接口配合 3.2 mm 通径，适合中小流量的信号级或控制级气路。
五、工作原理
VZ-25-310 采用活塞滑阀结构，工作过程可分三步理解：
- 信号到达：控制气口 12 接入气动控制信号，阀芯并不立即动作，而是通过内置的可调延时机构进行缓冲计时。
- 延时换向：当设定的延时时间（0.25 至 5 秒范围内可调）结束后，阀芯完成换向，压缩空气由供气口流向工作口，输出端产生气动信号。
- 撤销复位：当控制信号被撤销后，机械弹簧将阀芯立即推回初始位置，阀门恢复初始状态，为下一次动作做好准备。
接口定义如下：
表格
| 接口编号 |
功能 |
| 1 |
压缩空气输入口 |
| 2 |
工作输出口 |
| 3 |
排气口 |
| 12 |
控制气口 |
由于延时是 "滞后于信号" 的，这款阀常用于需要错开动作时间、避免瞬时冲击或实现顺序启动的气动回路中。
六、应用行业
VZ-25-310 的延时换向特性，使其适用于对动作时序有要求的各类气动控制系统，常见于以下行业与场景：
- 自动化与包装机械：在贴标、封箱、灌装等工位上实现顺序动作与节拍控制。
- 装配与输送线：用于气缸动作的延时衔接，减少机械冲击，改善节拍稳定性。
- 气动工具与夹具：为夹紧、定位动作提供缓冲启动，降低对工件的瞬时冲击。
- 机床与上下料装置：配合气缸完成工件的延时推送、定位与松开。
- 食品饮料与日用消费品生产：在洁净干燥压缩空气环境下执行顺序控制。
- 汽车零部件与电子装配：用于精密工位的气路时序管理。
凡是需要 "信号到位后延迟一段时间再输出" 的气动回路，都可以通过 VZ-25-310 快速实现，省去外接时间继电器的电气方案，让气路控制更直接、更简洁。
七、选型与使用提示
- 选择接口与通径时，需结合回路实际流量（160 NI/min 以内为宜）确定，M5 接口适合小口径控制气路。
- 延时范围需匹配工艺节拍，VZ-25-310 延时 0.25 至 5 秒，若需要更长延时可选 VZ-18-310-20。
- 使用前应确保压缩空气经过过滤、无油、干燥处理，且压力露点低于环境温度至少 10°C，以保护内部密封件与阀芯。
- 安装时注意控制气口 12 的接口方向，并按 "常闭 / 常开" 需求正确选择供气接入点。
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买或选型请以现场实物或对应品牌技术选型手册为准，并考虑具体工况参数。
-
