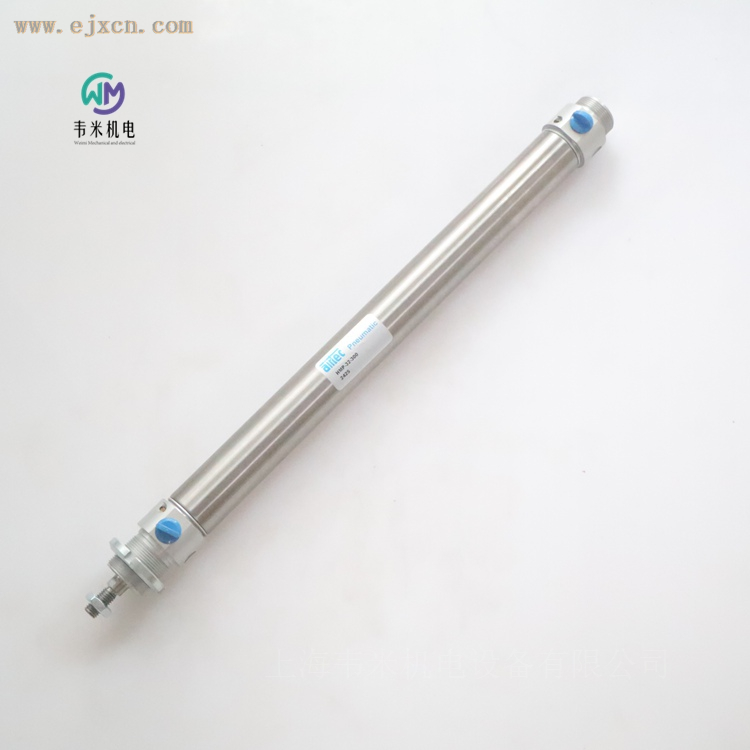

AIRTEC气缸HMP-32-300
AIRTEC HMP-32-300 双作用气缸产品介绍
一、产品概述
HMP-32-300 是德国 airtec 品牌 HM 系列中的一款带磁性活塞的双作用气缸，缸径 32 mm，标准行程 300 mm，整机执行 DIN ISO 6432 标准。作为 HM 系列中带有可调衬垫（气缓冲）的型号，它既保留了系列通用、耐用的整体思路，又通过内置永磁体和端部可调缓冲，兼顾了活塞位置检测与行程末端冲击控制两类实用需求。
这款气缸采用双作用结构，压缩空气交替从两端进入缸体，推动活塞完成伸出与缩回，动作干净利落，适合对双向运动都有明确要求的工位。HMP-32-300 凭借紧凑的 ISO 标准外形和丰富的可选附件，能相对容易地集成到各类自动化产线与气动控制回路中，是工业设备中常见的气动执行元件之一。
二、产品设计特点
HMP-32-300 的设计特点集中在材料、结构与功能三个层面：
1. 耐用且耐腐蚀的材料组合
- 气缸管采用不锈钢，抗锈蚀能力强，适合湿度较高或清洁要求较严的现场环境；
- 活塞杆同样为不锈钢，配合 PU 密封件，运动平稳且寿命表现稳定；
- 端盖为铝制并经阳极氧化处理，兼顾强度、重量与外观防护。
2. 双作用与磁性活塞
- 两端进气、双向做功，伸出与缩回均有力输出，适用于需主动回程的工况；
- 活塞内置永磁铁，配合外置接近传感器即可检测活塞位置，无需机械限位即可做到位确认与自动化信号采集。
3. 可调衬垫缓冲
- 缸体端部带可调衬垫，活塞接近行程末端时得到缓冲，可降低冲击噪声、减少对设备与工件的冲击；
- 缓冲量可按工况手动调节，方便现场按负载与速度做微调。
4. 标准化与可扩展
- 符合 DIN ISO 6432 标准，安装尺寸规范，替换和配套便利；
- 工作温度范围宽，可覆盖较广的车间环境；工作介质支持经润滑或未经润滑的过滤空气，供气条件灵活。
三、型号含义解析
型号 HMP-32-300 可从三段拆解理解，命名逻辑清晰，便于选型时快速定位：
表格
| 型号段 |
含义 |
| HMP |
系列代号，指 HM 系列中带有可调衬垫的双作用气缸 |
| 32 |
活塞直径（缸径）为 32 mm |
| 300 |
行程长度为 300 mm |
在同系列中，airtec 提供了几种结构变体，命名规则一致，方便按工况区分：
表格
| 系列代号 |
结构说明 |
| HM |
标准气缸，带磁性活塞的双作用结构 |
| HMDE |
带双头活塞杆，两侧均可输出 |
| HMP |
带可调衬垫，具备端部气缓冲调节能力 |
| HMPDE |
带双头活塞杆与可调衬垫 |
可以看到，HMP 是在标准 HM 基础上强化了缓冲功能，HMP-32-300 即缸径 32 mm、行程 300 mm 的可调衬垫版本。系列缸径覆盖 ∅8-63 mm，行程则按标准表提供，超出标准范围的加长行程通常可按用户需求定制。
四、关键技术参数
以下是 HMP-32-300 在资料中列明的核心参数，供选型与回路设计参考：
表格
| 参数项 |
数值 |
| 缸径 |
32 mm |
| 行程 |
300 mm |
| 工作压力 |
1-10 bar（14.5-145 psi） |
| 6 bar 时理论推力（伸出） |
430 N |
| 6 bar 时理论拉力（缩回） |
370 N |
| 气口接口 |
G 1/4 |
| 活塞杆螺纹 |
M12 |
| 缓冲长度 |
22.5 mm |
| 工作温度范围 |
-30°C 到 +80°C |
| 工作介质 |
经过滤 / 经润滑或过滤 / 未经润滑的空气 |
| 执行标准 |
DIN ISO 6432 |
从数值上可以看出，32 mm 缸径在 6 bar 下可提供约 430 N 的伸出推力，足以胜任中小负载的往复推送、夹紧、顶升等动作。缓冲长度 22.5 mm 表示活塞在接近端部时有约 22.5 mm 的缓冲行程用于吸收冲击。工作介质既支持经润滑的空气，也支持未经润滑的空气，只需保证进气经过滤，即可适应不同的现场气源条件。
五、工作原理
HMP-32-300 的本质是一个双作用气动执行机构，其工作循环可以概括为 "一进一出、交替做功"：
- 压缩空气从 A 口气口进入无杆腔，推动活塞连同活塞杆向外伸出；此时有杆腔的废气从 B 口排出；
- 需要回程时，空气改从 B 口进入有杆腔，推动活塞缩回，无杆腔废气由 A 口排出；
- 活塞即将运动到端部时，进入可调衬垫的缓冲区，残余气体的节流作用使运动逐渐减速，从而减少撞击；
- 活塞内的永磁体随活塞同步移动，安装在缸体外的接近传感器感应磁场变化，输出到位信号，供 PLC 或控制系统读取。
正是这一 "双作用 + 磁性检测 + 可调缓冲" 的组合，让 HMP-32-300 既能稳定输出双向推力，又能方便地融入自动化控制逻辑，实现动作到位反馈与行程末端的平稳减速。
六、应用行业
HMP-32-300 属于通用型 ISO 标准气缸，适用面较广，常见于以下行业和环节：
- 自动化装配线：用于工件推送、定位、压紧与分拣动作；
- 包装与灌装机械：承担封口、贴标、输送换向等往复动作；
- 机床与加工设备：实现夹具夹紧、上下料、气动定位；
- 物料输送与搬运：配合直线导轨完成短行程移载与推送；
- 汽车零部件制造：用于工装夹具、检具与产线辅助动作；
- 食品与制药产线：配合洁净过滤气源，用于非接触式推送和轻负载搬运；
- 纺织与电子制造：用于张力调节、定位与轻载执行。
由于其磁性活塞配合传感器即可反馈到位，HMP-32-300 尤其适合需要动作确认和联锁保护的自动化场合，可在不改动机械结构的情况下完成位置检测改造。
七、配套附件与安装选型
HM 系列为这款气缸提供了较为完整的配套体系，选型时可一并考虑：
- 安装附件：脚座、耳环座、法兰座、安装螺母、螺纹栓，覆盖多种安装方式；
- 活塞杆附件：球面杆端接头、挠性杆端接头、叉形杆端接头、活塞杆螺母，便于负载连接；
- 检测附件：接近传感器、安装支架、连接电缆，用于到位检测与信号输出；
- 直线导轨：在需要承受侧向负载或要求导向精度时配套使用。
需要留意的是，资料中特别说明：缸径为 ∅8、10 和 12 mm 的小缸径气缸，位置检测需使用电子开关（如 ZS-6300、ZS-6301、ZS-7300、ZS-7301 等）。此外，当行程较长、轴向负载较大时，建议参考活塞杆临界载荷相关数据来校核，避免杆件在受压工况下出现失稳。若现场需要非标准行程，也可按用户要求向厂家定制。
八、选型与使用提示
- 供气前确保空气经过滤，油雾润滑与否均可，按现场气源习惯选择即可；
- 对到位精度要求高的工位，建议优先搭配接近传感器做信号反馈；
- 负载较大或运动速度较快时，先调整端部缓冲，再逐步投入正常运行；
- 如需频繁承受侧向力，请配套直线导轨或导向结构，以保护活塞杆与密封。
综合来看，HMP-32-300 是一款结构标准、材质耐用、功能实用的双作用气缸，兼顾了推力输出、位置检测与端部缓冲，在自动化设备与气动控制领域具有广泛的适用性，是一款便于集成、易于维护的气动执行元件。
德国爱尔泰克AIRTEC气缸订货型号：
HMP-16-010
HMP-16-025
HMP-16-040
HMP-16-050
HMP-16-080
HMP-16-100
HMP-16-125
HMP-16-160
HMP-16-200
HMP-16-250
HMP-16-320
HMP-16-400
HMP-20-010
HMP-20-025
HMP-20-040
HMP-20-050
HMP-20-080
HMP-20-100
HMP-20-125
HMP-20-160
HMP-20-200
HMP-20-250
HMP-20-320
HMP-20-400
HMP-25-010
HMP-25-025
HMP-25-040
HMP-25-050
HMP-25-080
HMP-25-100
HMP-25-125
HMP-25-160
HMP-25-200
HMP-25-250
HMP-25-320
HMP-25-400
HMP-32-300
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买或选型请以现场实物或对应品牌技术选型手册为准，并考虑具体工况参数。
