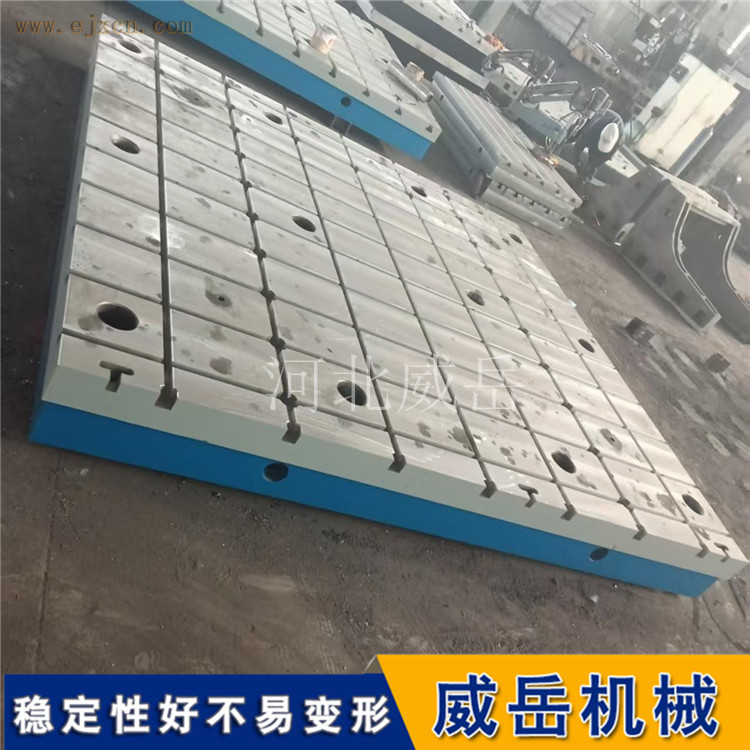

铸铁平台上开出的 T 型槽，是固定工件的常用结构。螺栓头从槽内穿过、沿槽移动，配合压板与垫块，就能把形状各异的工件压紧在台面上，满足划线、加工、检测时的定位需求。槽的布局看似简单，实际设计中有不少门道，直接影响平台的使用便利性与承载能力。

铸铁平台的基本结构，是上窄下宽的 T 形断面。上部开口让螺栓杆通过，下部宽槽容纳螺栓头，使其既能滑动又不脱出。槽的尺寸包括槽宽、开口宽与槽深，应与所用螺栓规格相匹配，槽宽过小螺栓难以放入，槽宽过大则螺栓易松动，定位不够可靠。槽的尺寸可参照相关标准确定，常用规格的槽宽与开口宽有对应的值，设计时便于直接选用。

槽的布局方式通常根据平台用途与工件特点确定。常见的是纵横交错的网格布局，槽在长度与宽度方向规则排列，形成多条平行的固定通道。这样，工件可以沿任意方向放置，并能选择合适的槽位夹紧。部分平台采用对称布局，四周留有边缘，既方便从四周操作，又避免槽体过于靠近台面边缘而削弱边部强度。

槽距是布局中的重要参数。槽距过大，小工件可能找不到合适的夹紧位置；槽距过小，槽的数量增多，会削弱台面的整体刚度。设计时应结合平台幅面与常见工件尺寸，选择合理的槽距，使多数工件都能在台面上获得稳定的夹紧点。槽与台面边缘的距离也应适当保留，防止边部在受力时开裂。http://www.chinaweiyue.com/

T 型槽的位置还需与台面下的加强筋协调。槽的铣削会减少局部材料厚度，若槽恰好落在筋板薄弱处，会降低该区域的承载能力。合理的开槽设计应使槽位与筋板布置相互配合，保证台面在受力时的整体刚度。槽端部的处理同样值得注意，封闭槽与开口槽各有适用场合，应根据螺栓是否需要从端部退出选择。

T 型槽的加工质量影响使用效果。槽的宽度、深度与位置应保持准确，槽内应平整光滑，便于螺栓滑动与清理铁屑。开槽后的平台应保持整体平面度，避免因局部开槽引起台面变形。加工完成后，槽口毛刺应清除干净，防止划伤工件或影响操作安全。

T 型槽的布局设计，既要满足夹紧的通用性，又要兼顾刚度、强度与加工工艺。合理的槽距、恰当的位置、协调的筋板配合，能让铸铁平台在各类工件面前都保持灵活与稳定。设计时多考虑一步，使用时的方便与可靠就多一分。
