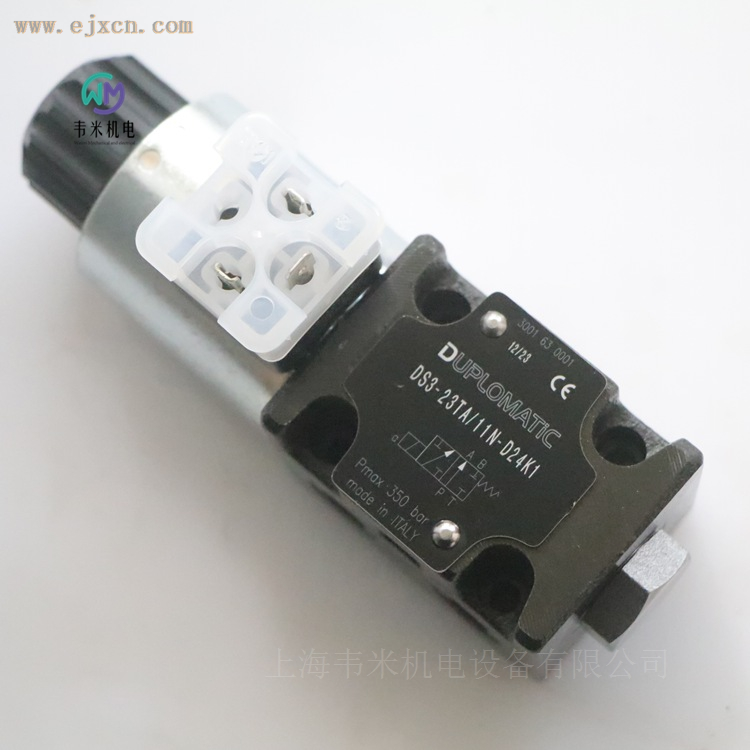

迪普马电磁阀DS3-23TA/11N-D24K1
DUPLOMATIC DS3-23TA/11N-D24K1 电磁换向阀产品介绍
一、产品概述
DUPLOMATIC（迪普马）DS3 系列是一款直动式电磁换向阀，安装面符合 ISO 4401-03（对应 CETOP 4.2-4-03-350）标准，广泛用于各类工业液压回路中控制油液的流向与通断。本文介绍的 DS3-23TA/11N-D24K1 是这一系列中典型的单电磁铁两位阀：它由一只湿式电磁铁直接驱动阀芯，依靠复位弹簧回位，结构简单、动作可靠。
在性能上，该阀 P-A-B 油口最高工作压力可达 350 bar，T 口压力为 160-210 bar，最大流量 100 L/min，足以覆盖中小流量工业液压系统的换向需求。阀体采用高强度铸铁制造，内部油道宽阔，有助于减小通过阀体的压力损失。整阀可选用直流或交流电磁铁，本型号配置的是直流 24 V 电磁铁。
二、产品设计特点
DS3-23TA/11N-D24K1 在结构设计上有几个明显优势：
- 湿式电磁铁结构。衔铁完全浸没在油液中动作，运动过程无机械磨损，同时回油油液流经电磁铁内部，能够带走热量，帮助散热，从而延长电磁铁与整阀的使用寿命。
- 可更换线圈设计。线圈通过螺纹锁紧环固定在电磁铁导管上，直流版本线圈可 360° 旋转，便于根据现场空间灵活调整接线方向；线圈损坏时无需更换整阀，只需单独更换线圈。
- 高强度铸铁阀体。内部油道宽大通畅，有效降低压降，减少能量损失。
- 多种手动应急操作方式可选。标准版本在电磁铁导管内集成了手动越权控制，此外还可选配护罩式（CM）、手柄式（CH）、按钮式（CP）、旋钮式（CK1）、推拉旋转式（CK2）以及带机械保持的按钮式（CPK）等多种应急操作装置，方便在断电或调试时人工切换阀位。
- 良好的防护性能。采用 K1 电气连接时整阀防护等级为 IP65，可适应一定程度的粉尘与水溅环境。
- 安装方式灵活。带回中弹簧或复位弹簧的配置可在任意安装方向工作，阀体通过 4 颗 ISO 4762 M5x30 内六角螺钉固定于研磨加工过的安装面上。
三、型号含义
型号 DS3-23TA/11N-D24K1 由多个字段组成，每个字段都有明确含义，便于选型与沟通。下表逐项说明：
表格
| 字段 |
含义 |
| DS3 |
电磁换向阀系列，ISO 4401-03 安装规格 |
| 23TA |
阀芯类型为 TA 规格（单电磁铁、A 侧安装、两个外控位置、带复位弹簧），23 为阀芯特性代号（对应资料中的 TA23 型阀芯） |
| 11 |
系列号，表示该设计版本（10 至 19 系列外形与安装尺寸不变） |
| N |
密封材质为 NBR（丁腈橡胶），适用于矿物油液压油 |
| D24 |
供电方式为直流 DC，额定电压 24 V |
| K1 |
线圈电气连接采用 EN 175301-803（原 DIN 43650）标准插头 |
其中，密封材质可选 NBR（矿物油标准）或 FPM（氟橡胶，用于特殊介质）；供电电压可选 12 V、24 V、28 V、48 V、110 V、125 V、220 V 等多个直流等级，也可选用 24-230 V 的交流电磁铁。该系列还支持 W7 锌镍表面处理，可将阀体盐雾耐蚀能力提升至 600 小时（按 UNI EN ISO 9227 测试）。
四、主要技术参数
下表汇总了 DS3-23TA/11N-D24K1 的核心技术参数：
表格
| 参数项目 |
数值 |
| 安装接口 |
ISO 4401-03（CETOP 4.2-4-03-350） |
| 最高工作压力（P-A-B 口） |
350 bar |
| T 口最高压力 |
160-210 bar |
| 最大流量 |
100 L/min |
| 环境温度范围 |
-20 ℃ 至 +50 ℃ |
| 油液温度范围 |
-20 ℃ 至 +80 ℃ |
| 油液粘度范围 |
10-400 cSt，推荐 25 cSt |
| 油液污染度 |
ISO 4406:1999，等级 20/18/15 |
| 质量（单电磁铁阀） |
约 1.4-1.5 kg |
| 线圈额定电压（本型号） |
DC 24 V |
| 直流线圈消耗功率（D24） |
约 31 W |
| 通电切换时间 |
25-75 ms |
| 断电切换时间 |
15-25 ms |
| 额定负载持续率 |
100% |
| 防护等级（K1 连接） |
IP65 |
参数实测条件为 50 ℃ 下粘度 36 cSt 的矿物油，测试依据 ISO 6403 标准执行。实际应用中，油液温度超过 80 ℃ 会加速油液与密封件老化，建议控制油液温度并保持油液理化性能稳定。
五、工作原理
DS3-23TA/11N-D24K1 属于直动式电磁换向阀，工作过程简单直接：
- 线圈通电时，电磁铁产生电磁吸力，衔铁推动阀芯克服复位弹簧的阻力发生位移，阀芯位置改变后，P、A、B、T 各油口之间的通断关系随之切换，油液按设定的方向流动。
- 线圈断电后，电磁力消失，复位弹簧将阀芯推回初始位置，各油口恢复原有通断状态，油路停止换向。
由于是湿式电磁铁直动结构，阀芯动作直接、响应较快，适合需要频繁换向的场合。切换时间会随油液粘度（即温度）以及实际流量、压力值的变化而有所波动。
该阀还提供软切换（soft-shifting）版本，通过减缓阀芯运动速度，让液压执行元件在启动与停止时更平稳，适用于对冲击敏感的工况。若采用软切换版本，建议在 T 口安装设定为 1-2 bar 的背压阀，以保证电磁铁导管内始终充满油液。
六、阀芯类型与流量特性
DS3 系列提供丰富的阀芯选择，以满足不同回路需求。主要阀芯类型包括：
表格
| 阀芯类型 |
结构与功能特点 |
| S 系列 |
双电磁铁、三位，弹簧对中 |
| SA / SB |
单电磁铁、两位（中位加外位），弹簧对中 |
| RSA / RSB |
单电磁铁、两位（外位加中位），复位弹簧 |
| TA / TB |
单电磁铁、两位外控位置，复位弹簧（本型号所属类型） |
| RK |
双电磁铁、两位，机械保持 |
不同阀芯的压降曲线与工作极限各不相同，选型时需结合系统流量与压力要求综合确定。阀芯与电磁铁为标准化部件，更换与维护方便。
七、应用行业
DS3-23TA/11N-D24K1 作为一款通用性强、结构可靠的中小流量电磁换向阀，在众多工业领域都有应用。常见行业及典型用途如下：
表格
| 应用行业 |
典型用途 |
| 机床与数控设备 |
夹具油缸、润滑回路、进给动作控制 |
| 塑料机械 |
注塑机、挤出机的合模、注射与顶出动作 |
| 压力机与液压机 |
滑块升降、保压与卸压回路 |
| 包装机械 |
封口、裁切、输送定位等辅助液压动作 |
| 物料搬运与输送设备 |
升降平台、输送带张紧与定位 |
| 农业机械 |
悬挂装置、辅助工作回路 |
| 纺织与木工机械 |
液压夹持、进给与换向控制 |
| 冶金与钢铁设备 |
辅助回路、润滑及冷却系统 |
| 工程机械 |
支腿、夹持等辅助控制回路 |
| 液压动力单元与液压站 |
作为主控或分支回路的方向控制元件 |
该阀适配矿物油基液压油（HL / HM 型），也可通过更换 FPM 密封用于磷酸酯类特殊介质；如需使用 HFA、HFB、HFC 等特殊油液，建议与厂商技术部门确认可行性。
八、安装与使用要点
安装时，阀体应固定在研磨加工过的安装面上，安装面的平面度与粗糙度需达到资料规定的要求，否则容易在阀与安装面之间产生渗漏。紧固采用 4 颗 ISO 4762 M5x30 内六角螺钉，拧紧力矩为 5 Nm，安装孔螺纹为 M5x10。带回中与复位弹簧的阀可在任意方向安装，而 RK 型机械保持阀需保持纵向轴线水平安装。
电磁阀出厂时通常不附带电气插头，EN 175301-803 标准插头需单独订购。电气接线时应注意电源电压与线圈额定电压一致，并保证插头与阀的防护等级匹配，连接到位，才能获得完整的 IP65 防护效果。为降低电磁干扰，直流供电时建议选用 H 型插头，以抑制线圈断电时产生的电压尖峰。
结语
DUPLOMATIC DS3-23TA/11N-D24K1 以 ISO 4401-03 标准安装面、350 bar 工作压力、100 L/min 流量和湿式电磁铁直动结构，构成了一个可靠、通用、易维护的方向控制解决方案。无论是机床、塑料机械、包装设备还是液压动力单元，它都能胜任频繁换向的控制任务。用户在选型时，可根据系统压力、流量、供电方式及介质类型，灵活配置阀芯、密封与线圈参数，以获得与工况匹配的换向性能。
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买或选型请以现场实物或对应品牌技术选型手册为准，并考虑具体工况参数。
