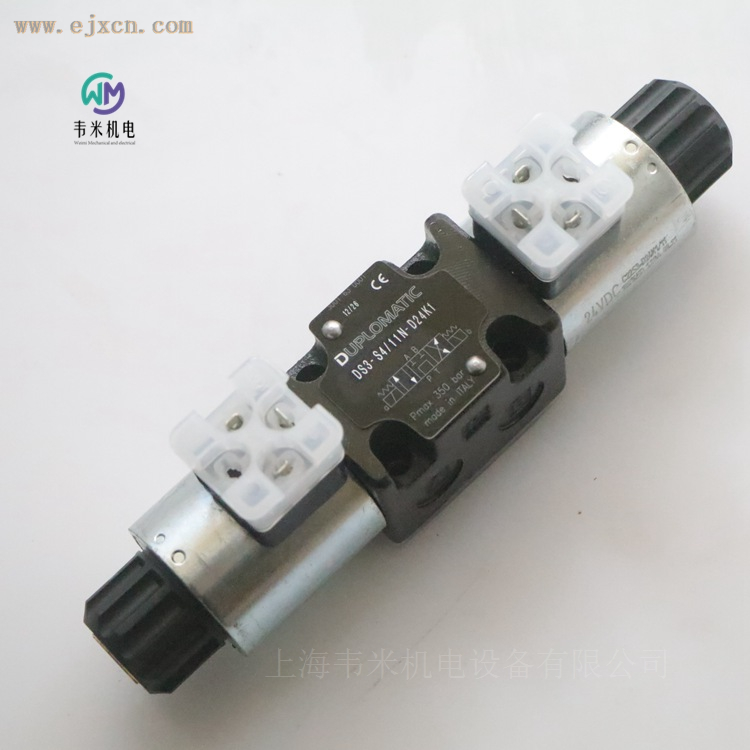

DUPLOMATIC电磁阀DS3-S4/11N-D24K1
DUPLOMATIC DS3 系列电磁换向阀产品介绍
一、产品概述
DUPLOMATIC（迪普马）DS3 系列是一款采用湿式电磁铁驱动的直动式换向阀，安装方式为板式安装，安装面符合 ISO 4401-03 标准（对应 CETOP 4.2-4-03-350）。它通过电磁线圈的通断来控制阀芯位置，从而切换液压系统中油液的流动方向，是液压回路里负责方向控制的核心元件。
本文以 DS3-S4/11N-D24K1 这一常见型号为例，从产品设计、型号含义、技术参数、工作原理和应用行业几个方面做系统说明，帮助采购与工程人员在选型、安装和使用时快速建立认知。
二、产品设计
DS3 系列的方向控制阀在结构设计上有几个值得关注的要点。
阀体与流道设计。 阀体采用高强度铸铁制成，内部流道宽阔，目的是在保证强度的前提下尽可能降低油液通过时的压力损失，让系统在相同工况下获得更好的效率表现。
湿式电磁铁结构。 电磁铁由管体和线圈两部分组成。管体旋入阀体，内部衔铁在油液中运动，由于始终浸在油中，动作时几乎没有磨损，同时油液还能带走工作产生的热量，起到散热作用。线圈通过螺纹环固定在管体上，可旋转 360 度，方便在狭小空间里调整接线方向。
多种阀芯与功能。 产品提供三通口或四通口结构，有二通位或三通位两种位置数，配有一系列不同型号的阀芯，覆盖弹簧对中、弹簧复位、机械保持等多种工作方式，能满足不同回路的换向需求。
供电方式灵活。 阀体可选直流（DC）或交流（AC）电磁铁。直流电磁铁还可以借助带整流桥的连接器接入交流电源使用，扩大了适配范围。直流阀芯还提供软切换（soft-shift）版本，能让液压执行机构平缓启动和停止。
防护与防腐可选。 标准阀体表面为黑色磷化处理；可选锌镍涂层版本，能显著提升耐盐雾腐蚀能力，部分版本耐盐雾时长可达数百小时。还有通过 UL 认证的 24V 直流线圈版本，适用于北美市场。
手动应急操作。 除标准的集成式手动应急外，还提供护套保护式、手柄式、按钮式、旋钮式、推拉式等多种手动操作装置，部分版本还支持机械保持，方便在断电或调试时手动切换。
三、型号含义
DS3 系列型号由多个字段组成，每个字段对应一种选型信息。以 DS3-S4/11N-D24K1 为例，各段含义如下表所示。
表格
| 字段 |
代码 |
含义 |
| DS3 |
DS3 |
DS3 系列，电磁换向阀，ISO 4401-03 规格 |
| 阀芯型号 |
S4 |
S 型阀芯，双电磁铁、三位、弹簧对中 |
| 系列号 |
11 |
第 11 系列，10 至 19 系列外形与安装尺寸不变 |
| 密封件 |
N |
NBR（丁腈橡胶）密封，适用于矿物油 |
| 供电电压 |
D24 |
直流 24V 供电 |
| 线圈接插件 |
K1 |
配套 EN 175301-803（原 DIN 43650）标准接插件 |
补充说明几个字段的选型逻辑。
阀芯型号。 常见的 S 型为双电磁铁三位弹簧对中；SA、SB 型为单电磁铁两位弹簧对中；RSA、RSB 型为单电磁铁两位弹簧复位；RK 型为双电磁铁两位机械保持；TA、TB 型为单电磁铁两位弹簧复位。阀芯类型决定了阀在中位及两侧的工作状态。
供电与线圈。 直流电压可选 D12、D14、D24、D28、D48、D110、D125、D220 等；交流电压可选 A24、A48、A100、A110、A230 等（对应不同频率）。D00 或 A00 表示不带线圈出货。线圈连接方式方面，K1 为标准 DIN 43650 插头，K2 为 AMP JUNIOR 插头，K7 为 DEUTSCH 插头。
密封与介质。 N 表示 NBR 密封，适用于矿物油类液压油；V 表示 FPM（氟橡胶）密封，适用于磷酸酯等特殊油液。选错密封材质会直接影响阀的寿命和可靠性。
表面处理。 型号中出现 W7 时表示采用锌镍表面处理，该版本通常还配备防护等级更高的连接器，适用于高湿、多盐雾等腐蚀性较强的环境。
四、主要技术参数
以下为主要性能参数，均按 ISO 4401-03 安装规格整理。
表格
| 参数项 |
数值 |
| 安装接口 |
ISO 4401-03-02-0-05（CETOP 4.2-4-03-350） |
| 最高工作压力（P、A、B 口） |
350 bar |
| 最高工作压力（T 口） |
210 bar（CC 型）/ 160 bar（CA 型） |
| 最大流量 |
100 L/min |
| 工作介质 |
矿物油类液压油（HL、HM 型，ISO 6743-4） |
| 环境温度范围 |
-20 至 +50 ℃ |
| 油液温度范围 |
-20 至 +80 ℃ |
| 油液粘度范围 |
10 至 400 cSt |
| 推荐粘度 |
25 cSt |
| 油液清洁度等级 |
ISO 4406:1999 等级 20/18/15 |
| 供电电压波动范围 |
额定电压 ±10% |
| 最高换向频率 |
18000 次 / 小时 |
| 负载率（Duty Cycle） |
可持续连续通电运行 |
| 单个电磁阀质量 |
约 1.5 kg |
| 双电磁阀质量 |
约 2 kg |
以 DS3-S4/11N-D24K1 的线圈为例，直流 24V 线圈在 20℃ 时的额定电阻约为 18.6 欧姆，电流约 1.29A，功耗约 31W。不同电压等级的线圈电流和功耗略有差异，选型时可参考对应参数表。
换向时间。 在油液粘度 36 cSt、50℃ 的条件下，CC 型电磁铁通电换向时间约为 25 至 75 毫秒，断电复位时间约为 15 至 25 毫秒；CA 型通电约 10 至 25 毫秒，断电约 15 至 40 毫秒。实际换向时间会随流量和压力变化，油液粘度（温度）也会产生影响。
五、工作原理
DS3 系列属于直动式电磁换向阀，工作原理可概括为：电磁铁得电推动阀芯移动，改变各油口的连通关系，从而控制执行机构（油缸、马达等）的运动方向。
以 DS3-S4 这种三位四通阀为例，阀芯在中位时处于弹簧对中状态。当一侧电磁铁得电时，阀芯被推向另一侧，P 口与执行机构的 A 口或 B 口连通，另一油口接通回油 T 口，油液按预定方向流动。断电后，对中弹簧将阀芯拉回中位，油口恢复初始状态。双电磁铁两侧交替得电，即可实现执行机构的正反向运动。
阀芯与压降。 不同阀芯型号对应不同的内部通道结构，因此压力降曲线各不相同。例如 S4 阀芯在各工作位置的压力降特性相对均衡，适合需要稳定流量特性的回路。资料中给出了各阀芯在 P 到 A、P 到 B、A 到 T、B 到 T 各流向上的压降曲线，选型时应根据实际流量查阅对应曲线，判断压降是否满足系统要求。
软切换版本。 直流软切换版本通过减缓阀芯移动速度，让执行机构在启动和停止时更平缓，减少冲击。该版本的换向时间明显更长（例如部分阀芯通电时间可达数百毫秒），使用软切换功能时建议在 T 口加装 1 至 2 bar 的背压阀，确保电磁铁管体内始终充满油液，以保证正常工作。
安装要求。 带对中弹簧和复位弹簧的阀可任意方向安装；RK 型等无弹簧的机械保持阀需保持纵向轴线水平安装。阀体固定在经过研磨的平面上，安装面的平面度和表面粗糙度需满足图纸要求，否则容易在阀体与安装面之间产生泄漏。
六、应用行业
DS3 系列电磁换向阀凭借压力高、流量覆盖广、阀芯型号丰富、供电方式灵活等特点，广泛用于各类工业液压与移动液压设备，主要应用行业包括：
表格
| 应用领域 |
典型场景 |
| 机床行业 |
金属切削机床、加工中心的液压夹具与进给控制 |
| 注塑机械 |
注塑机合模、注射、顶出等动作的方向切换 |
| 工程机械 |
小型挖掘机、装载机等设备的液压系统 |
| 压机与冶金 |
液压机、压力机、锻压设备的动作控制 |
| 船舶与港口 |
甲板机械、起吊设备的液压回路 |
| 自动化产线 |
各类液压执行机构的自动化换向控制 |
| 试验台架 |
液压测试设备、加载系统的方向控制 |
选型时可依据系统压力、流量、油液类型和供电条件，结合 DS3 系列丰富的阀芯型号和可选功能，确定具体的订货代码。需要注意，DS3R 版本（安装尺寸与 Rexroth 4WE6 系列可互换）为需要替换旧有设备的场合提供了便利。
七、结语
DS3 系列电磁换向阀在设计上兼顾了结构强度、流动效率和使用灵活性，配合多种阀芯、密封、供电与防护选型，能够适配大多数工业液压方向控制需求。对 DS3-S4/11N-D24K1 这类常见型号，掌握其型号含义与参数后，就能在选型阶段快速判断是否满足自身系统要求。实际应用时，建议根据具体工况查阅压力降、工作限度和换向时间等曲线，并结合安装面质量、油液清洁度等因素综合评估，以保障设备长期稳定运行。
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买或选型请以现场实物或对应品牌技术选型手册为准，并考虑具体工况参数。
