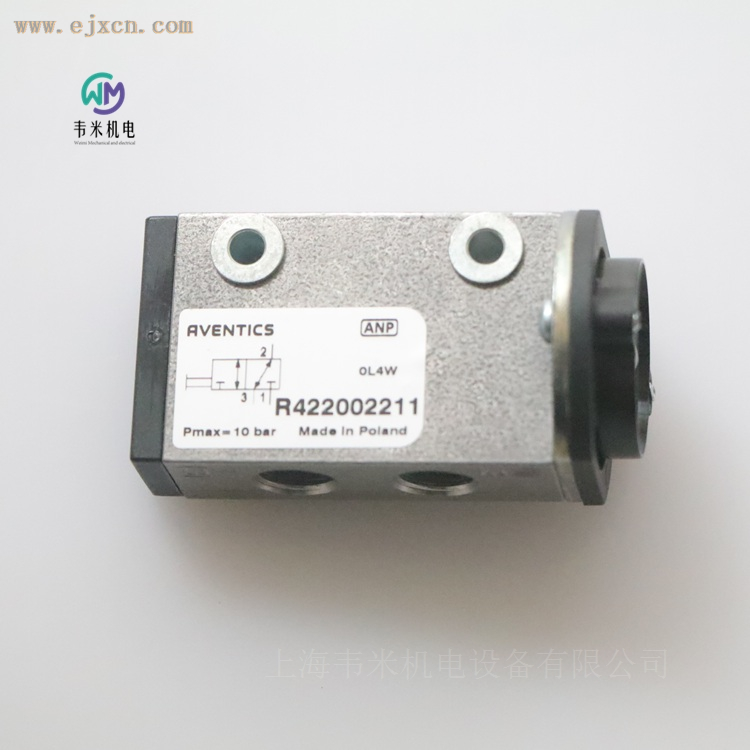

安沃驰 R422002211 机械式 3/2 方向控制阀 产品详解
在工业自动化气动控制系统中，方向控制阀承担着气路通断、气流换向的核心职能，阀件的稳定性、耐环境能力直接决定整套设备运行可靠性。安沃驰 AVENTICS R422002211 属于 ST 系列 3/2 机械式弹簧复位滑阀，凭借硬化不锈钢壳体、金属 / 金属密封结构，适配各类工况严苛的工业现场，支持面板式安装，广泛应用于机械限位触发、行程信号输出、气动回路逻辑切换等场景，是机械式气动控制元件里实用性较强的一款产品。
一、产品整体设计与结构细节
R422002211 作为 ST 系列机械操作型滑阀，整套产品围绕抗腐蚀、高循环寿命、面板安装需求做结构设计，整体结构分为阀体壳体、内部滑阀阀芯组件、弹簧复位机构、外部驱动操作端、气路接口五大组成部分，产品净重 0.18kg，结构紧凑，节省设备内部安装空间。
壳体采用硬化不锈钢材质，壳体表面经过硬化处理，面对潮湿环境、清洗工况、轻微腐蚀性气体环境下，相比普通铝合金阀体，抗锈蚀能力表现更好。前端端盖选用聚酰胺材料，外部驱动操作控制部件采用聚甲醛（POM）材质，兼顾机械强度与耐磨性能，反复往复触发过程中，操作部件不容易出现磨损开裂的情况。
密封体系为本产品的核心亮点，采用金属 / 金属硬密封结构，区别于常规橡胶、聚氨酯软密封滑阀。传统软密封依靠弹性橡胶件挤压实现密封，长期高低温交替、压缩空气介质有杂质时，密封件容易老化、磨损，缩短阀门使用寿命。R422002211 依靠精密加工配对的金属阀芯与阀孔配合实现密封，减少橡胶密封件老化失效带来的故障，提升阀门在复杂气源条件下的服役周期。该型号阀门为不可锁定结构，触发外力撤销之后，依靠内置弹簧自动回归原始工作位置，无法保持在换向之后的工作状态。
安装形式支持面板式安装，适配设备操控面板、机架隔板开孔装配，阀体与安装面板之间允许 1…6mm 的面板厚度区间。阀体装配采用 M4 内六角安装螺钉，螺钉标准拧紧扭矩为 2.5Nm，装配时需要严格控制扭矩，扭矩过大容易造成阀体壳体形变，扭矩不足会出现阀体松动，长期振动工况下出现移位、漏气故障。
气路接口全部为 G1/8 内螺纹接口，进气口、输出口、排气口统一规格 G1/8（ISO228），方便现场管路统一选型配管。阀体整体外形高度约 74mm，阀体主体长度约 61mm，阀体宽度 17.5mm，圆形安装定位外径 Φ36mm，安装开孔布局角度两侧各预留 30° 调整空间，现场装配的时候具备一定角度调节余量，降低管路对接难度。
内部配置弹簧复位组件，最小驱动操作力 11N，外部机械机构只需要输出大于 11N 的作用力，就可以推动阀芯完成换向；当外部驱动力移除，复位弹簧可以快速推动阀芯回到初始位置，完成气路复位切换，适合设备凸轮、撞块、推杆等机构做行程触发，不需要人工持续施加作用力。
二、工作原理解析
R422002211 是 3/2 二位三通滑阀，3 代表 3 个气体接口（进气口 1，工作输出口 2，排气口 3）；2 代表阀芯拥有两个工作位置，工作模式为机械式触发 + 弹簧自动复位。
常态未触发位置（弹簧复位位）：没有外部作用力施加在操作端，内部复位弹簧将滑阀阀芯维持在基础位置。此时进气口 1 被阀芯阻断，气源气体无法通向输出口 2；输出口 2 与排气口 3 互相导通，下游执行元件（小型气缸、气控先导阀）腔体内部的压缩空气可以经由排气口向外排出泄压，下游无气压输出。
外力触发换向位置：外部机械部件（设备撞块、凸轮、推杆）向操作端施加大于 11N 的作用力，克服复位弹簧弹力，推动内部滑阀阀芯轴向滑动，阀门切换到第二个工作位置。阀芯位移之后，内部气路通道发生改变：进气口 1 和输出口 2 互相连通，压缩空气从进气口流向输出口，向外输出气动控制信号；同时输出口与排气口之间通道被阀芯切断，介质不再向外排气。此时输出口输出压力气源，用来驱动下游小型气缸，或者给后续气控阀发送控制信号。
当外部撞块、凸轮移开，施加在阀门操作端的外力消失，内部复位弹簧推动阀芯退回初始位置，进气通路再次切断，输出口重新接通排气口，下游回路快速泄压，完成一次完整的控制循环。
因为采用金属 / 金属滑阀密封，阀芯在阀孔内部往复滑动，依靠金属精密配合实现气流通断，没有橡胶密封环跟随阀芯持续摩擦，高频率反复切换工况下，磨损速率更低。但金属密封结构对压缩空气介质有明确要求，产品仅允许使用经过油雾润滑的压缩空气，不可以使用无油干燥空气长期运行，如果气源不含润滑油，金属配合面摩擦加剧，会加快阀芯磨损，缩短阀门使用寿命。
重要提示：该阀没有锁定功能，外力撤销立刻复位，不能停留在换向位置；选型时如果需要保持换向状态，则要选用带机械锁定版本的 ST 系列阀件。
三、完整技术参数
表格
| 参数项目 |
规格数值 |
| 产品型号 |
R422002211 |
| 阀门类型 |
3/2 方向控制阀（二位三通滑阀） |
| 驱动方式 |
机械式驱动，弹簧复位 |
| 锁定类型 |
不可锁定 |
| 密封原理 |
金属 / 金属硬密封 |
| 安装方式 |
面板式安装 |
| 气口规格 |
G1/8 内螺纹（进气、输出、排气均为 G1/8） |
| 额定流量 Qn |
280 l/min（测试条件 6bar，Δp=1bar） |
| 工作压力范围 |
-0.95 bar ~ 10 bar |
| 最小操作驱动力 |
11 N |
| 环境温度范围 |
-15 ℃ ~ 80 ℃ |
| 介质温度范围 |
-15 ℃ ~ 80 ℃ |
| 工作介质 |
压缩空气（必须油润滑） |
| 压缩空气含油量 |
5 mg/m³ - 25 mg/m³ |
| 压缩空气最大允许颗粒粒径 |
5 µm |
| 安装螺钉 |
M4 内六角螺钉，拧紧扭矩 2.5 Nm |
| 产品重量 |
0.18 kg |
| 壳体材料 |
硬化不锈钢 |
| 前端端盖 |
聚酰胺 |
| 操作部件材料 |
聚甲醛 POM |
在气源系统配套方面，还有几项关键技术条件需要遵守：压缩空气压力露点必须比环境、介质温度至少低 15℃，压力露点数值不可以超过 3℃，防止水汽凝结在阀体内部，造成金属阀芯锈蚀卡滞；压缩空气的含油量在阀门整个使用周期内应当保持稳定，需要选用适配的认证润滑油品；如果压缩空气中颗粒杂质超过 5µm，硬质颗粒进入阀芯配合间隙，会划伤金属密封面，造成阀门内漏、切换故障。
工作压力下限支持到 - 0.95bar，可以适配真空相关的气动回路，最高工作压力 10bar，覆盖绝大多数工厂普通压缩空气系统工况。温度区间从 - 15℃低温到 80℃高温，在冷热交替车间、热处理周边设备、露天设备都可以适配使用，相比很多普通塑料外壳机械阀温度适用范围更广。
四、产品主要特点
1、硬化不锈钢阀体，抗腐蚀能力强。壳体表面硬化处理，面对冲洗工况、潮湿水汽、轻微腐蚀环境，不容易生锈损坏，适合食品加工冲洗工位、户外设备、冶金车间等环境。很多普通机械阀壳体使用压铸铝合金，遇到冲洗、高湿环境容易发生锈蚀，而 R422002211 不锈钢壳体可以减少这类故障。
2、金属 / 金属密封滑阀结构，提升循环寿命。摆脱传统橡胶密封圈易老化的短板，适合高频次往复切换的回路；但要明确前提，介质必须是带油润滑压缩空气，不能用于无油气源系统。
3、面板式安装结构，集成便捷。可以直接嵌入设备面板开孔，阀体主体安装在面板背部，操作端露出面板正面，设备布局整洁，适合自动化设备箱体、操作台、工装夹具的集成设计，面板适配厚度 1?6mm，现场装配兼容性好。
4、流量性能充足，额定流量 280l/min。G1/8 接口规格下，该流量水平可以同时驱动小型气缸或者多路先导气控信号，不会因为流量不足导致下游气缸动作迟缓，兼顾信号控制和小型执行元件驱动两种用途。
5、宽温宽压力适用区间。工作压力覆盖负压 - 0.95bar 一直到 10bar，温度从零下 15℃到 80℃，应对工厂各类极端温度工况，低温环境下弹簧、阀体材料性能稳定，不容易出现卡滞。
6、整体体积小巧，重量仅 0.18kg，对设备机架、面板载荷压力小，适合空间紧凑的自动化工装、小型专机设备。
同时也要客观说明产品局限：第一，必须使用带油润滑压缩空气，无油气源场景不能直接选用；第二，金属硬密封结构会存在一定程度的固有内部泄漏，对于要求零气泡级密封的回路，需要做好选型评估；第三，无机械锁定，外力消失立刻弹簧复位，如果需要保持输出气信号，回路需要搭配气控记忆阀或者其它逻辑元件。
五、应用行业与典型使用场景
R422002211 属于机械式行程触发气动阀，不需要电气供电，依靠机械碰撞完成气路切换，在防爆、潮湿、油污、不适合安装电气接近开关的场景具备很高的使用价值，覆盖多个工业细分领域。
1、非标自动化装备与工装夹具
各类自动化专机、装配工装、检测设备内部，用作机械行程限位信号。设备运动机构上的撞块碰撞阀门操作端，触发阀门换向输出气信号，实现工位到位检测、气缸互锁逻辑、机构顺序动作控制。很多工装夹具空间狭小，面板开孔嵌入这款阀件，不用布置电气线路，减少接线工作量，油污粉尘环境下相比电子传感器，降低电路损坏风险。
2、机床行业
机床辅助气动回路，防护门位置检测、工件到位检测、卡盘辅助气动信号输出。机床切削液喷淋环境湿度大，有切削油飞溅，不锈钢阀体耐受冲洗，不容易锈蚀，机械触发模式不受切削液油污干扰，实现安全门气路互锁，防护门没有关闭到位，气动回路无法执行动作，提升设备操作安全。
3、食品与包装机械
包装流水线、灌装设备、输送机械，部分工位会有清水冲洗作业，普通铝合金阀体容易腐蚀。R422002211 硬化不锈钢壳体耐受冲洗环境，用于输送挡块到位触发、包装机构行程反馈，实现气动执行机构顺序动作。注意食品行业使用时，要把控压缩空气油雾量，避免润滑油随气流接触产品。
4、冶金与热处理辅助设备
热处理周边工装、冶金辅助输送机构，现场环境温度偏高，普通塑料外壳阀件容易高温老化失效，该阀介质温度最高 80℃，壳体不锈钢耐高温，用作限位信号触发，实现设备气动逻辑控制。
5、物流输送设备
滚筒输送线、分拣机械，利用机械撞块触发阀门，输出气动信号，驱动挡板、分流气缸完成物料分拣动作，粉尘较多的输送现场，机械式阀件抗粉尘干扰，减少传感器故障停机。
6、防爆相关工况
在有防爆要求的生产现场，使用纯机械气动阀，不需要接入电气元件，规避电火花风险，用来做行程检测、安全回路控制，配合气动回路实现整套逻辑，替代电子限位开关。
典型回路搭配：R422002211 输出口接小型单作用气缸，撞块压下阀门，气缸伸出；撞块离开，阀门弹簧复位，气缸弹簧缩回；也可以输出气信号驱动气控换向阀，放大流量，控制大尺寸气缸完成设备动作。
六、选型、安装维护注意事项
1、气源条件严格执行产品技术要求，必须使用带油润滑压缩空气，压缩空气含油量维持 5?25mg/m³，选用适配认证润滑油；如果气源切换无油空气，会造成阀芯快速磨损失效。过滤精度要达到最大颗粒 5µm，前端建议配置气源三联件，过滤杂质、调节油雾供给。
2、装配时 M4 内六角螺钉扭矩严格控制 2.5Nm，不要过度拧紧，防止阀体壳体变形，造成阀芯卡滞。面板厚度保证 1?6mm 区间，避免面板太厚顶到阀体内部结构，太薄固定不牢靠。
3、最小操作驱动力 11N，设计撞块凸轮机构的时候，要保证可以提供足够触发力，同时避免冲击力过大，猛烈撞击操作部件，会损坏内部 POM 操作组件。建议采用平缓斜面凸轮驱动，减少冲击。
4、压缩空气压力露点要低于环境温度至少 15℃，压力露点不可高于 3℃，防止阀体内部冷凝积水，造成金属阀芯锈蚀卡滞；潮湿工况建议气源端加装干燥设备。
5、定期维护：长期运行设备，建议周期性检查接口漏气，检查操作部件有无磨损；如果出现切换不灵敏、漏气增大，优先排查气源杂质与油雾供给是否正常。
6、该型号为弹簧复位不可锁定版本，如果工艺需要保持阀门换向之后状态，选型时应当选用 ST 系列带机械锁定型号，或者在气动回路中增加记忆阀实现自锁功能。
7、介质只允许压缩空气，不可以用于水、液压油等其它流体介质。
七、总结
安沃驰 R422002211（ST 系列 3/2 机械式方向控制阀）把硬化不锈钢壳体、金属 / 金属滑阀密封、面板安装结构结合在一起，面向工况复杂的工业气动系统。它依靠机械外力完成换向，无需电气信号，在冲洗、高温、粉尘、防爆场景拥有独特优势，280l/min 额定流量兼顾信号输出和小型执行元件驱动，?0.95?10bar 压力、?15?80℃温度覆盖绝大多数工厂工况。
选型使用时重点关注气源必须配置油雾润滑，做好气源过滤干燥，匹配机构触发力，正确控制安装扭矩。在自动化工装、机床、包装、物流输送等行业，是实现纯机械气动逻辑控制可靠的阀件选择，合理安装维护可以获得较长的设备服役周期。
