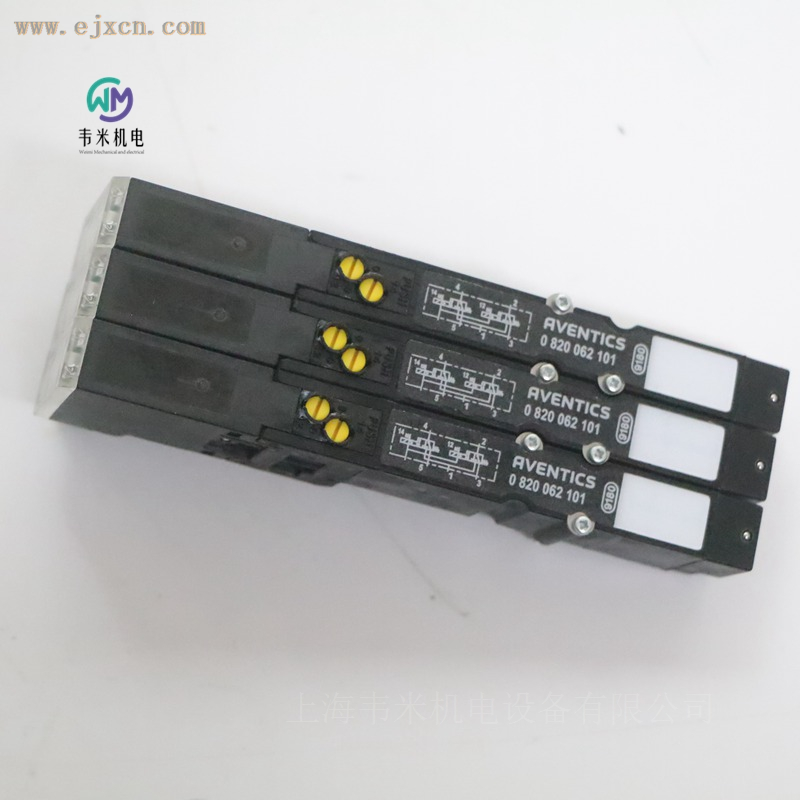

安沃驰阀岛电磁阀0820062101
安沃驰 0820062101（HF04 系列）2x3/2 二位三通换向阀｜阀岛系统专用气动电磁阀
在现代自动化产线当中，阀岛作为气动控制单元的核心载体，承担着集中控制多路气缸、执行机构通断换向的重要任务。安沃驰 AVENTICS HF04 系列阀岛模块凭借模块化的结构、丰富的电气接口方案以及稳定的气动性能，被大量应用在各类工业自动化设备上。0820062101 是 HF04 系列下一款 2x3/2?NC/NC 弹簧复位型换向阀单元，专为阀岛基板集成开发，可同时实现两路独立的二位三通常闭气动控制，适配复杂多执行机构的自动化控制场景。
一、产品整体设计与结构特点
0820062101 属于模块化阀岛阀片，采用双重底板原理设计，安装形式为板式基板连接，不采用单独管路螺纹接口，直接卡装固定在 HF04 系列阀岛底座上，实现气路的内部集成，减少外部气管布线，降低现场管路繁杂带来的泄漏风险，同时缩减设备整体安装空间。
阀体整体重量仅 0.048?kg，先导阀宽度 10?mm，结构紧凑小巧。外壳基材选用聚酰胺工程塑料，兼顾轻量化与机械强度，可以承受工业现场的常规振动冲击；密封组件搭配丁腈橡胶与聚氨酯两种密封材质，采用软密封设计，在保障密封可靠性的同时，降低阀芯运动摩擦阻力，兼顾密封性与换向响应速度，适配长时间循环动作工况。
安装结构上，产品配套十字槽 DIN?EN?ISO?4757?Z0 规格的安装螺钉，螺钉拧紧力矩需要控制在 0.25?Nm，力矩过大容易造成阀体底座变形，力矩不足则会引发气路结合面漏气，现场装配需要按照参数规范完成紧固。阀体外形关键尺寸：高度 115.4?mm，阀体主体宽度 14?mm，电气接口侧最大厚度 40.2?mm。窄幅的阀片设计允许单组阀岛可以拼装较多数量的阀单元，阀岛本体可根据项目需求组合阀片数量，满足多工位设备多路气动执行元件集中控制需求。
电气部分集成 Z?二极管保护电路，具备反极性保护功能，即便接线出现电源正负极接反，也可以保护线圈不被损坏；配置黄色 LED 状态指示灯，通电之后直观反馈线圈得电状态，方便设备调试与故障排查。线圈功耗 0.55?W，支持 100% 持续工作制，可长时间保持通电，适合需要持续供气的工艺工位，不会因为长期通电出现线圈过热问题。
该阀的先导供气模式（内部先导 / 外部先导）并不是在阀片本体实现，而是由整套阀岛的端板进行切换。同一阀岛上所有阀片共用端板设定的先导模式，选型和组态设计阶段需要确认端板配置，以此匹配设备气源条件。阀片集成集中式先导排气结构，先导控制气体统一汇集排出，不会分散排气干扰周边气动元件工作状态。
二、核心工作原理
0820062101 阀片为2x3/2?NC/NC 弹簧复位滑阀，也就是两组相互独立的二位三通常闭换向阀集成在单块阀片内部，两组回路均为弹簧复位结构，依靠电磁线圈通电驱动阀芯换向，断电时依靠内置弹簧推动阀芯回到初始常闭位置。
滑阀结构采用正重叠设计，阀芯在中位切换阶段存在一定重叠区间，能够降低换向瞬间气流冲击。两组 3/2 回路完全独立，每一路都包含进气口、工作输出口、排气口。
- 线圈失电状态（常态）：内部弹簧将阀芯保持在初始位置，进气通路切断，输出口与排气口互相导通，外接的单作用气缸或者执行元件内部压缩空气通过排气通道释放，执行机构依靠自身弹簧完成复位动作。
- 线圈得电状态：DC24?V 电磁线圈产生电磁吸力，克服复位弹簧弹力推动滑阀阀芯位移，切断排气通路，进气口与工作输出口接通，压缩空气流向执行元件，驱动机构完成伸出或者压紧动作。
- 再次断电：电磁吸力消失，复位弹簧推动阀芯回归原位，切断供气，输出侧再次接通排气，执行机构复位。
因为是两组 3/2 回路集成一体，单块 0820062101 阀片就可以同时控制两路单作用气缸、夹紧机构、真空发生器通断等元件，相比使用两块独立单路 3/2 阀片，减少阀岛占用位数，节约安装空间。
产品为先导式滑阀，必须保证满足最小控制压力 3?bar，最大控制压力不超过 8?bar。如果实际控制压力低于 3?bar，电磁力不足以推动阀芯完成完整换向，会出现换向不到位、动作卡顿、误切换甚至阀门早期损坏的情况，气动系统设计阶段需要校验先导气源压力，保证运行区间落在 3?8?bar 范围之内。
介质为压缩空气，依靠软密封实现气路隔离，介质不允许含有大量水分、油份与固体杂质。压缩空气压力露点必须比环境温度、介质温度至少低 15?℃，同时压力露点不可超过 3?℃，避免阀体内部出现冷凝水造成密封件老化锈蚀。压缩空气允许含油量区间 0?5?mg/m³，颗粒杂质最大粒径 5?μm，压缩空气油含量在设备全生命周期内需要保持稳定，如需添加润滑油，只能使用安沃驰认可规格油品。
电气工作电压为 DC24?V，电压允许公差?10%/+10%。典型接通时间 13?ms，典型断开时间 20?ms，响应速度可以匹配绝大多数工业自动化循环节拍。
三、完整技术参数
表格
| 参数项目 |
参数值 |
| 产品型号 |
0820062101，HF04 系列 2x3/2?NC/NC 换向阀 |
| 驱动方式 |
电气驱动，弹簧复位 |
| 阀结构形式 |
滑阀，正重叠，软密封 |
| 阀功能 |
2x3/2 NC/NC |
| 连接方式 |
板式连接 |
| 额定流量 Qn |
400?l/min |
| 工作压力范围 |
-0.9?10?bar |
| 先导控制压力 |
3?8?bar |
| 防护等级（装配连接器后） |
IP65 |
| 工作电压 |
DC24?V，电压公差?10%/+10% |
| 线圈功耗 |
0.55?W |
| 工作制式 |
100 % |
| 保护功能 |
Z?二极管、反极性保护 |
| 状态指示 |
黄色 LED 指示灯 |
| 典型接通时间 |
13?ms |
| 典型断开时间 |
20?ms |
| 环境工作温度 |
-5?℃?50?℃ |
| 介质温度 |
0?℃?50?℃ |
| 工作介质 |
压缩空气 |
| 压缩空气含油量 |
0?5?mg/m³ |
| 压缩空气最大颗粒粒径 |
5?μm |
| 先导阀宽度 |
10?mm |
| 安装螺钉规格 |
十字槽 DIN?EN?ISO?4757?Z0，拧紧力矩 0.25?Nm |
| 产品重量 |
0.048?kg |
| 外壳材料 |
聚酰胺 |
| 密封材料 |
丁腈橡胶、聚氨酯 |
| 先导排气形式 |
集中先导排气 |
四、主要应用行业与适配工况
0820062101 作为阀岛集成阀片，定位工业级应用，依托 HF04 阀岛多样的电气连接方案，适配 PLC 集中控制，广泛覆盖下面几个行业场景：
1、包装机械行业
包装设备当中大量单作用夹紧气缸、压料机构、摆臂机构、真空吸附工位，很多工位只需要单方向供气，断电弹簧复位。0820062101 一块阀片两路输出，能够同时控制两组夹紧或者吸附工位，阀岛集中布置减少现场布线，IP65 防护等级可以应对包装车间少量粉尘、水汽环境，适配开箱机、封箱机、套袋机、物料分拣包装流水线。
2、汽车零部件非标自动化设备
汽车零部件装配工装、压装工装、检测工装内部，大量使用单作用气缸完成定位、夹紧、顶料动作。整套 HF04 阀岛可以集成多路阀片，一台阀岛处理工装上面多路气动执行元件，多样电气连接形式简化控制柜接线，反极性保护降低现场接线调试故障概率，在空调主机零部件装配、内饰件加工工装当中应用较多。
3、印刷与纸品加工设备
印刷设备、纸加工设备内部的纸张压辊、分纸机构、吹气分离机构，大量采用单作用气动执行机构。设备内部空间紧凑，阀岛模块化节省柜体空间，换向响应可以匹配印刷设备循环节拍，黄色 LED 指示灯方便设备维护人员快速定位故障阀片。
4、物流分拣、输送自动化设备
输送线上的分流挡块、顶升机构、阻挡机构，很多采用弹簧复位单作用气缸，采用 HF04 阀岛搭配 0820062101 阀片，实现多路阻挡、顶升机构集中控制，阀岛可接入控制系统，方便大型分拣系统统一管理多路气动输出。
5、一般轻工非标自动化
其他各类需要大量单作用气缸的自动化专机，例如测试工装、装配专机、物料搬运设备。该阀支持?0.9?bar 负压工况，在部分真空拾取工位也可以适配，但是要严格保证压缩空气气源处理质量，过滤精度达到 5?μm 以内，做好干燥除水。
五、选型、安装与日常使用注意要点
- 先导模式确认：内部先导 / 外部先导不由 0820062101 阀片决定，取决于整套阀岛的端板配置。气源压力偏低的系统建议选用外部先导模式，保证充足先导压力；气源稳定充足可选用内部先导。设计时务必核对阀岛端板规格，避免阀片与端板模式不匹配造成工作异常。
- 气源处理要求：必须配套过滤器、干燥器，保证压缩空气颗粒不大于 5?μm，做好除水控制压力露点。压缩空气油份保持稳定，不要随意混用不同品牌润滑油，避免密封件加速老化。
- 压力区间管控：工作压力控制?0.9?10?bar，先导控制压力维持 3?8?bar，先导压力不足会造成换向故障，压力过高会加速阀体密封损耗。
- 安装紧固力矩：固定螺钉严格控制 0.25?Nm，不要大力拧动，防止阀体底座变形，造成结合面漏气。
- 供电电压管控：DC24?V 供电需要考虑线缆压降，线圈端实际电压需要落在电压公差?10%/+10% 范围内，电压过低会减慢换向速度甚至无法换向。
- 环境条件：使用环境温度?5?50?℃，介质压缩空气温度 0?50?℃，不要超出温度区间使用，高温会加速橡胶密封老化，低温容易出现冷凝水结冰风险。
- 防护实现条件：IP65 防护等级是整套阀岛装配连接器、完整密封件之后实现，单独阀片本体不具备该防护能力。
六、产品综合优势总结
安沃驰 0820062101 阀片将两组完整 3/2 常闭换向阀集成到单块 10?mm 宽度阀片，在有限阀岛空间内提升阀岛通道密度，降低设备整机空间占用；板式基板集成设计减少大量外部气管接头，降低泄漏点数量；软密封滑阀结构兼顾响应速度和密封效果；内置反极性保护、Z?二极管保护电路，搭配 LED 状态显示，降低调试和维护难度。
HF04 整套阀岛系统具备多种电气连接实现方式，方案选择丰富，可以适配不同自动化控制系统架构。阀体采用工程塑料搭配橡胶密封件，适配工业工况同时控制阀体自重。该产品不属于独立单体电磁阀，必须和 HF04 系列阀岛底座、端板、电气接口组件配合使用，项目选型时需要整套阀岛统一规划配置，保障整套气动控制系统稳定可靠运行。
