安沃驰气动电磁阀5792600220，匈牙利产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

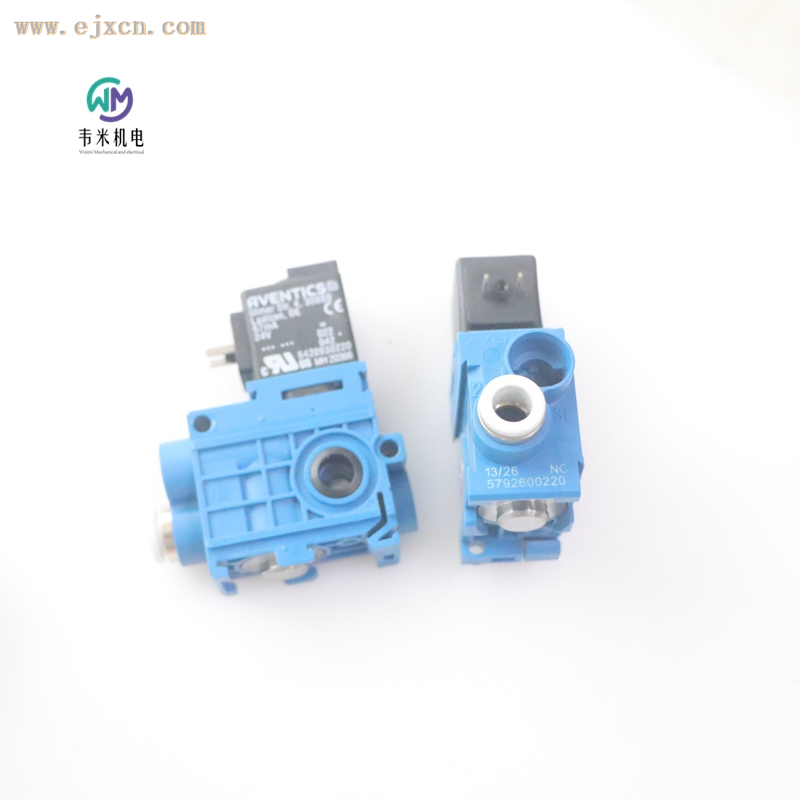

安沃驰气动电磁阀5792600220
安沃驰 5792600220 3/2 内部先导式二位三通换向阀｜模块化气动控制核心元件
在自动化产线、机械设备气动控制系统当中，方向控制阀是执行机构动作切换的核心部件，阀门的响应速度、密封可靠性、安装灵活度直接决定整套气动系统运行稳定性。安沃驰 5792600220 属于 490/579/589 产品系列下的 3/2 弹簧复位常闭提动阀，依托聚合物壳体模块化设计，兼顾独立安装与阀组集成两种应用形态，适配工业场景下压缩空气回路的通断、排气控制需求，广泛应用于设备夹紧、物料推送、气缸短行程驱动、回路泄压等各类气动工况。
一、产品结构与设计特点
安沃驰 5792600220 整体采用高强度聚酰胺聚合物外壳，相比传统金属阀体，具备重量轻、抗腐蚀、抗冲击的综合优势，整机重量仅 0.093 kg，大幅降低整机设备的负载压力，同时壳体结构经过优化，能够适应多粉尘的工业现场环境，外壳不易锈蚀老化，延长元件服役周期。
这款阀门支持两种安装方案，既可以作为单阀独立装配使用，也能够多片拼装组成集成阀块。模块化拼接结构无需复杂工装工具，通过阀体侧面拼接结构即可把多只换向阀组合为阀岛单元。阀组系统还可以选配供气模块，支持从阀体右侧额外引入气源，针对大流量消耗的多执行机构系统，实现多路供气，末端配置端阀完成阀组封闭，不需要额外复杂底板改造。
电气线圈宽度为 20 mm，线圈组件支持以 180° 间隔旋转，现场调试阶段，可根据控制柜走线方向调整插头朝向，避开管线干涉问题，适配设备内部狭窄的安装空间。阀体侧面预留 M5 螺纹孔位，底部设置深度 6 mm 的沉孔，适配 3.5 规格自攻螺钉直接锁紧固定，满足分散布局场景的安装需求；阀体本体还预留铭牌安装槽，方便现场做标识区分回路。
阀体配置手动强制操作机构，在设备断电调试、故障检修阶段，无需通电，就可以手动触发阀门换向，单独测试气缸或者气动执行元件动作，方便设备调试与故障排查。阀体集成 LED 状态指示灯，通电之后可以直观观察线圈得电状态，快速定位电气接线、线圈故障。
气动接口采用 Ø8×1 规格快插接头，气管可以直接插拔装配，减少螺纹缠生料带等繁琐工序，提升装配效率。排气口（3 口）设计上有明确使用要求，排气回路不允许增加节流元件，避免排气背压升高，造成阀门切换动作异常。电气接口遵循 ISO 15217 form?C 标准插头，具备反极性保护功能，接线正负极接错的情况下不会直接烧毁线圈，降低现场接线失误带来的元件损坏风险，插头装配完成后防护等级达到 IP65，可以抵御现场粉尘以及飞溅液滴侵入阀体电气部分。
密封系统采用软密封方案，密封件混合丁腈橡胶与聚氨酯材料组合，兼顾耐压缩、耐磨损性能，在频繁往复切换工况下，维持阀口密封性能，减少内泄漏。
二、工作原理
5792600220 是3/2 内部先导弹簧复位常闭（NC）提动阀，3/2 代表阀门具备 3 个气口，2 个工作位置；NC 代表线圈失电状态下，阀门保持常闭状态。三个气口分别为：1 口压缩空气输入口，2 口输出口（连接气缸或者其他气动执行元件），3 口排气口。
阀门采用内部先导控制结构，先导气源取自阀门自身输入的压缩空气，不需要额外配置外部先导气管，简化管路布局，但使用时必须保证满足最低控制压力条件。
- 失电状态（常态常闭）：电磁线圈没有通电，内部复位弹簧作用力将提动阀芯压紧在进气阀座上。此时 1 口进气通路被切断；2 口输出通道与 3 口排气口互相导通，执行机构内部的压缩空气通过 3 口向外排出，执行元件处于复位状态。
- 通电换向状态：24 V DC 线圈得电，电磁力驱动先导机构动作，借助内部先导气压推动主提动阀芯克服弹簧力发生位移。进气阀座开启，1 口压缩空气接通到 2 口，压缩空气输送至下游气动执行元件；同时切断 2 口通向 3 口排气的通路，执行机构充气开始动作。
- 断电复位：线圈断电之后，电磁力消失，复位弹簧推动阀芯回到初始位置，重新关闭进气通路，2 口再次接通排气口 3，执行机构气体释放，回到初始工位。
该型号典型接通时间为 18 ms，典型断开时间 16 ms，动作响应速度较快，适合中等频次的工业循环动作；允许 100% 持续负载工作，线圈可以长期保持得电，不会因为长时间通电出现过热损坏。
重要使用前提：工作时必须满足最小工作压力 2 bar，若实际供气压力低于该下限，内部先导驱动力不足，会出现阀门切换不到位、动作卡顿，甚至阀门失效故障。环境温度 40 ℃工况条件下，阀门允许最大工作压力可提升至 10 bar，常规工况工作压力区间为 2?8 bar。
三、完整核心技术参数
表格
| 项目 |
参数指标 |
| 产品型号 |
5792600220 |
| 阀门类型 |
提动阀 |
| 换向功能 |
3/2，弹簧复位，常闭 NC |
| 先导形式 |
内部先导 |
| 密封形式 |
软密封 |
| 气动连接 |
快插接头 Ø8×1 |
| 公称流量 Qn |
850 l/min |
| 常规工作压力范围 |
2?8 bar；40 ℃环境条件下最高 10 bar |
| 工作电压 |
24 V DC，电压公差?10 % / +10 % |
| 线圈功耗 DC |
1.6 W |
| 暂载率 |
100 % |
| 典型接通时间 |
18 ms |
| 典型断开时间 |
16 ms |
| 电气连接 |
ISO 15217 form?C 插头，带反极性保护 |
| 装配插头后防护等级 |
IP65 |
| 环境工作温度 |
?15 ℃ ~ 50 ℃ |
| 介质温度 |
?15 ℃ ~ 50 ℃ |
| 工作介质 |
压缩空气 |
| 压缩空气油含量要求 |
0?1 mg/m³，设备全生命周期油含量需要保持稳定 |
| 压缩空气最大允许颗粒粒径 |
5 µm |
| 整机重量 |
0.093 kg |
| 壳体材质 |
聚酰胺 |
| 密封材质 |
丁腈橡胶、聚氨酯 |
| 安装方式 |
单阀独立安装 / 多阀拼装阀块 |
介质压缩空气需要满足洁净度要求，压缩空气最大固体颗粒尺寸不可以超过 5 µm；压缩空气油含量维持 0?1 mg/m³ 区间，运行全程油含量不能出现剧烈波动，需要选用合规认证润滑油品。压力露点必须比环境、介质温度至少低 15 ℃，同时压力露点最高不超过 3 ℃，避免水汽凝结造成阀体内部锈蚀、密封件老化。对于直流电压低于 50 V 的版本，产品本体不配置保护接地，系统设计时需要按照电气规范做好回路防护。
四、选型与安装调试注意事项
选型阶段，需要确认系统供气压力、实际环境温度，确认供气压力始终大于 2 bar 最低控制压力，否则阀门无法可靠换向。流量方面，公称流量 850 l/min，适合中等流量气缸驱动；如果下游气缸容积大，动作速度要求极高，需要核算回路耗气量，评估是否增加供气模块做阀组扩容。
安装环节，两种安装模式可以按需选择：分散布局选择单阀独立固定；多执行机构集中控制，优先拼装阀块。阀组组装时，进气阀、堆叠阀、末端端阀按照顺序装配，如需右侧额外供气，加装供气模块，排气口（3 口）严禁加装节流阀，如需降噪，仅可直接装配消声器。电气接线选用符合 ISO15217 form?C 规格插头，注意该型号自带反极性保护，但依然需要控制电压维持在 21.6?26.4 V DC 区间，避免电压偏移影响线圈寿命。
调试操作，初次通气通电之前，检查气管、插头是否装配到位；可以使用阀体自带手动操作按钮，断电状态测试换向，确认气缸等执行机构无卡滞；再通电测试完整循环，观察阀体 LED 指示灯判断线圈得电状态。日常维护中，定期检查压缩空气气源处理单元，保证过滤精度、油雾供给、干燥露点符合要求，气源质量直接影响阀门的使用寿命。如果气源含有大量水汽、杂质，会造成阀芯卡滞、密封件提前磨损，引发漏气、动作失灵故障。
五、应用行业与典型工况
安沃驰 5792600220 凭借模块化、快速响应、IP65 防护、轻量化的特点，在通用工业自动化领域拥有广泛适配场景。
包装机械行业：包装设备的夹具夹紧释放、料仓挡板驱动、小型推料气缸控制。包装产线循环动作频次高，设备现场存在粉尘，IP65 防护、100% 持续负载能力可以匹配长时间连续生产；模块化阀岛可以集中控制多组夹紧气缸，简化设备内部气路布线。
机床与加工装备：机床辅助夹具、工件定位机构、安全门气动锁紧回路。很多机床内部安装空间紧凑，线圈 180° 旋转可调、阀体轻量化，适合机床狭小柜体布局；手动操作机构方便机床调试换型时手动测试夹具动作。
汽车制造与装配设备：工装夹具、工位阻挡气缸、输送线止挡机构。汽车自动化生产线大量气动点位，一部分点位分散布置，一部分点位需要集中阀岛控制，这款阀门既可以单阀分散安装，也可以拼装阀组，适配柔性产线不同工位需求。
物料搬运、物流分拣设备：分拣挡板、分流气缸、升降挡块控制。物流设备 24 小时不间断运行，100% 暂载率保障线圈长期通电工况稳定，快插接头便于现场管线维护更换。
橡塑、木工机械设备：模具辅助泄压、压料机构、送料执行气缸。生产现场木屑、塑料粉尘较多，IP65 防护壳体可以减少粉尘侵入阀体内部，降低故障概率。
普通轻工设备、非标自动化设备：各类非标设备中短行程气缸驱动，气动回路通断、泄压控制。很多非标设备设计空间有限，轻量化聚合物阀体可以减轻设备自重，同时灵活的安装方式降低机械结构设计难度。
该阀门介质限定为经过处理的压缩空气，不适合直接用于水、液压油、腐蚀性气体等介质回路；低温工况下，必须严格保证压缩空气干燥，防止阀体内部结冰造成阀芯卡死。
六、产品总结
安沃驰 5792600220 是一款定位工业通用场景的 3/2 内部先导式常闭提动换向阀，核心优势集中在模块化兼容能力、轻量化聚合物壳体、快插式气动接口、完善的电气保护。既可以作为单点控制阀分散布置，又可以组合阀岛实现多路气动集中控制；18 ms/16 ms 的开关响应速度，850 l/min 公称流量，?15~50 ℃宽温度区间，IP65 防护等级，适配绝大多数工厂自动化气动控制需求。
在项目设计阶段，只要严格遵守最低工作压力、压缩空气洁净干燥指标、排气口使用规范，这款换向阀能够稳定完成夹紧、推送、阻挡、泄压等气动动作，帮助整套自动化系统实现可靠的气路切换控制。
安沃驰AVENTICS二位三通换向阀,系列579
5790600210
5790600220
5790600620
5790605220
5790605270
5790605280
5790605680
5791600210
5791600220
5791600620
5791605220
5791605270
5791605280
5791605680
5796600210
5796600220
5796600620
5796605220
5796605270
5796605280
5796605680
5792600210
5792600220
5792600620
5792605220
5792605270
5792605280
5792605680
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和品牌技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
