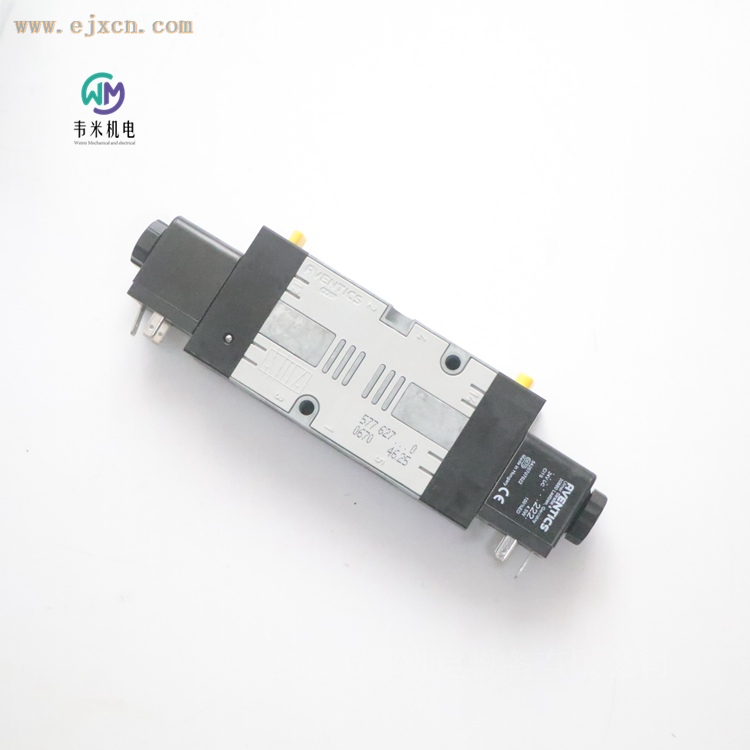

安沃驰二位五通电磁阀5776272220

安沃驰 5776272220 二位五通双线圈换向阀｜CD07 系列工业气动方向控制阀

在现代工业自动化气动控制系统中，换向阀是实现气缸、气动执行机构动作切换的核心基础部件，阀件的稳定性、流量能力、环境适应性直接决定整套气动回路的运行表现。安沃驰 AVENTICS 5776272220 属于 CD07 系列二位五通双线圈换向阀，面向严苛工况设计，兼顾大流量输出、宽温域运行与电气防护能力，广泛适配各类机械设备的气动执行单元控制，是工业气动项目中可靠性突出的方向控制产品。

一、产品整体设计与结构特点

安沃驰 CD07 系列阀件整体定位高要求工业环境使用，5776272220 作为该系列双线圈管式连接型号，在壳体材质、内部阀芯结构、接口配置、安装形式、辅助功能上都做了针对性优化，适配现场复杂的设备使用条件。

壳体主体采用压铸锌作为外壳主材，搭配玻纤增强聚酰胺部件，外壳机械强度高，可以抵御现场磕碰、振动带来的机械冲击，满足工厂车间、户外设备等复杂工况使用需求。内部密封件选用丙烯树胶材质，采用软密封结构形式，软密封可以保障阀口位置的密封效果，降低气体泄漏概率，长期循环换向之下依旧维持稳定密封性能。阀整体重量为 0.75?kg，体积紧凑，既可以实现独立管式安装，也支持在 P?导线板、PRS?导线板多线路导线板上进行底板组装，给设备集成设计提供两种不同的安装选择，工程师可以根据控制柜布局、气路排布来确定安装方案。

气路接口全部为 G?1/4 内螺纹，接口标准遵循 ISO?228?1 规范，进气、出气、排气接口规格统一，管路选型通用性强，市场常规 G1/4 气动接头、气管配件均可直接匹配，降低配件采购难度。该阀带有定向先导排气口，先导排气可以定向导出，避免先导排气直接飘散在阀体周边，减少油污、水汽堆积在电气部件附近，延长线圈电气部件使用寿命。

电气部分采用 EN?175301?803?A 型多芯插头，3?针电气接口，接口防护等级达到 IP65，具备反极性保护功能，现场接线时即便出现电源极性接反的失误，也可以对线圈组件形成防护，减少人为接线失误带来的部件损坏风险。线圈宽度 30?mm，预控阀宽度同为 30?mm，两个线圈都支持 45° 角度旋转插入，在狭小设备空间内，可以调整插头出线朝向，避开管线、钣金结构干涉，优化设备内部布线。阀体配备锁定式手动控制装置，设备调试、检修阶段，在不通电的状态下，可以手动拨动机构完成阀芯换向，方便单独测试气缸与气动机构动作，无需完整接通电气控制系统，给设备调试维护带来便利。

型号还支持 ATEX 认证方案拓展，基础阀体可以搭配对应 ATEX 规格线圈组合形成防爆版本，满足有防爆需求的生产场景使用，拓宽产品的适用行业边界。

二、核心工作原理

5776272220 为5/2 二位五通，双线圈内部先导滑阀，正重叠结构换向阀，双线圈也就是行业常说的双电控结构，依靠电磁先导气压推动主阀芯完成气路切换，线圈仅提供换向触发信号，线圈断电后阀芯位置可以保持，不需要持续通电维持阀的工作状态。

整体分为电气先导控制部分与主滑阀阀体两部分。气源接入 P 口，压缩空气同时给主阀供气以及提供内部先导气源，该阀属于内部先导形式，不需要额外外接独立的先导气源，但必须满足最小控制压力要求，控制压力不能低于 2?bar，如果运行时控制压力达不到阈值，会出现换向异常、阀芯动作不到位，引发回路故障甚至阀件损坏。

1. 一侧线圈接收 DC24V 控制信号通电时，对应先导腔进气，先导气压推动主滑阀阀芯向一侧移动，阀芯移动后，内部通道发生切换，进气 P 口连通其中一个工作输出口，另一个工作口连通对应排气口，气缸完成伸出或者缩回动作；
2. 信号断开，该线圈断电，因为双线圈无弹簧自动复位结构，阀芯会停留在当前位置，气路状态保持不变，气缸维持当前动作位置，不需要线圈持续通电；
3. 需要换向时，另一侧线圈通电，先导气推动主阀芯向反方向位移，气路通路切换，进气连通另一个输出口，原先输出口转为排气，气缸反向动作；
4. 完成换向之后，同样可以断开线圈供电，位置继续锁止。

阀芯采用正重叠滑阀设计，阀芯换向切换的中间区间，各个阀口存在短暂封闭重叠区间，可以降低换向瞬间气流窜扰，减少冲击，对管路和气缸起到缓冲保护。换向响应时间接通时间 21?ms，关闭时间 21?ms，换向动作响应迅速，能够适配设备中等频次循环动作。

使用注意：双线圈阀禁止两侧线圈同时通电，会造成阀件故障。压缩空气压力露点必须至少低于环境、介质温度 15?℃，并且允许的最高温度为 3?℃，防止管路内部凝水进入阀腔，腐蚀内部零件。压缩空气含油量维持在 0?1?mg/m³ 区间，颗粒最大 50?μm，油含量需要在设备全生命周期保持稳定，仅使用品牌许可油品，否则密封件会加速老化失效。

三、完整技术参数

表格

项目	参数值
物料号	5776272220
产品系列	CD07
阀结构形式	滑阀，正重叠
换向原理	5/2 二位五通，双侧双线圈操作
密封原理	软密封
先导形式	内部先导，带定向先导排气口
连接方式	管式连接，G?1/4 内螺纹，ISO?228?1 标准
额定流量 Qn	1200?l/min
额定流量 Qn 1 向 2	1200?l/min
额定流量 Qn 2 向 3	1200?l/min
最小运行压力	2?bar
最大运行压力	10?bar
最小控制压力	2?bar
最大控制压力	10?bar
手动控制装置	锁定式手动操作
电气连接	EN?175301?803?A 型，3?针多芯插头
接口标准	EN?175301?803:2006
带接口防护等级	IP65
电气保护	反极性保护
额定工作电压	24?V?DC
直流电压允许偏差	-20?%?/?+30?%
线圈宽度	30?mm
预控阀宽度	30?mm
线圈功耗 DC	4.5?W
暂载率	100?%
接通时间	21?ms
关闭时间	21?ms
最低环境温度	-25?℃
最高环境温度	50?℃
介质温度最小值	-25?℃
介质温度最大值	50?℃
工作介质	压缩空气
压缩空气含油量	0?mg/m³ ~ 1?mg/m³
压缩空气允许最大颗粒	50?μm
可安装底板	P?导线板、PRS?导线板
整机重量	0.75?kg
可选配置	可组合 ATEX 防爆线圈实现防爆规格

四、产品核心优势

1. 宽温域适应能力：支持?25?℃低温环境运行，最高可承受 50?℃，普通室内车间、冬季无保温厂房、部分户外机械设备都可以直接使用，低温工况下依旧保障阀芯换向流畅，不易出现卡顿。
2. 大流量输出：额定流量达到 1200?l/min，1 向 2、2 向 3 流量均为 1200?l/min，充足气体流量可以驱动大缸径气缸快速动作，减少气缸动作延时，提升机构运行效率，兼顾流量和阀体体积。
3. 电气可靠性高：IP65 防护等级搭配反极性保护，100% 暂载率，线圈可以长时间通电不会出现过热损坏；插头支持 45° 多角度调整，适配设备狭小安装空间，降低布线干涉问题。
4. 双线圈记忆保持功能：线圈断电之后，阀芯维持原有工作位置，遇到短暂断电场景，气动机构可以保持原有状态，适合设备断电安全保持的工艺需求，也可以降低整体电能消耗，不需要线圈持续带电。
5. 灵活安装拓展：既可以单阀管式独立安装，也可以多阀集中安装在导线底板上，实现阀岛式布局，方便多气缸集中控制；锁定手动按钮方便调试维修；阀体本体可搭配 ATEX 线圈实现防爆版本，拓展使用场景。
6. 严苛介质适配标准：对压缩空气油分、颗粒给出明确指标，软密封搭配压铸锌壳体，抗振动抗冲击，适应工业现场粉尘、振动环境。

五、主要应用行业与设备场景

安沃驰 5776272220 换向阀作为气动回路方向控制元件，主要用来控制双作用气缸的伸出、缩回换向，实现夹紧、搬运、翻转、推料、阻挡、升降等机构动作，应用覆盖多类工业装备。

1、通用机械设备行业

各类自动化专机、装配设备、工装夹具设备。装配线工装夹具大量使用气缸实现工件夹紧定位，5776272220 大流量输出可以让夹具快速夹紧释放，双线圈断电保位特性，遇到瞬时断电，夹具不会直接松开，减少工件掉落风险。各类冲压辅助设备、机床气动辅助机构，机床上下料推料气缸，设备门气动开闭机构都可以选用该阀。低温环境的机床车间，?25?℃耐低温能力可以保障冬季无采暖车间稳定运行。

2、包装与物流自动化行业

包装机械如封箱机、套袋机、码垛辅助机构，物流分拣设备、移栽机构。码垛、分拣设备需要大量气缸做物料移栽、挡料、分料动作，设备 24 小时不间断连续生产，阀件 100% 暂载率、稳定换向性能可以匹配长时间循环作业。部分冷链包装车间环境温度偏低，该阀宽温域特性适配冷链包装产线工况。

3、物料输送、工程机械配套

部分工程机械附属气动控制系统、输送设备阻挡气缸、升降挡料机构。户外或者半开放安装设备，现场粉尘多，振动大，IP65 防护、高强度压铸锌外壳可以抵御现场环境侵蚀。

4、化工、轻工及防爆可选场景

普通轻工生产线，当生产现场存在防爆要求工况，该阀体可搭配 ATEX 防爆线圈组成防爆阀组，应用在具备防爆要求的化工配套装备、部分粉尘工况生产设备，满足防爆区域气动控制需求。ATEX 变型需要基阀搭配对应 ATEX 线圈完成组合，防爆标识参照配套线圈参数。

5、汽车零部件制造

汽车零部件自动化装配工位，焊接工装气动夹紧机构。焊接车间环境存在粉尘飞溅，IP65 防护降低粉尘水汽侵入风险；工装夹具断电保位功能，在产线瞬时断电故障时，维持工装夹紧状态，保护工件与模具安全。

选型提醒：选用该阀时，气路前端需要配置气源处理三联件，过滤压缩空气中杂质、水分，把压缩空气指标控制在产品要求区间，保证阀件长期使用寿命；运行压力、控制压力不能低于 2?bar 下限，否则会产生换向故障。

六、选型与维护要点

选型阶段需要确认：工作电压 DC24V、接口 G1/4、是否需要双线圈断电保持功能，确认现场最低环境温度，核对气源过滤处理等级。如果现场有防爆要求，不可直接使用基础阀体，需要和 ATEX 规格线圈组合，完整防爆组件才可以投入防爆区域使用。

安装时可以管式直接接管，也可装配到导线底板上，线圈插头角度按需旋转 45° 避开周边结构；维护检修时，可以使用锁定式手动控制按钮，不带电调试气缸动作；定期检查气源过滤器状态，保证压缩空气洁净度，压力露点满足要求；不要随意更换非许可润滑油，避免密封件加速老化。

七、总结

安沃驰 5776272220（CD07 系列）二位五通双线圈换向阀，是一款面向严苛工业工况设计的内部先导气动换向阀。压铸锌坚固壳体、?25?℃至 50?℃宽温度区间、1200?l/min 大流量输出、IP65 电气防护、双线圈位置记忆保持、支持 ATEX 防爆拓展，管式与底板两种安装方式，多重特性结合，让该阀适配大量自动化设备气缸方向控制。



气动系统的稳定性来源于每一个阀件的可靠表现，5776272220 兼顾响应速度、流量、环境适应性，不管是普通装配流水线，还是低温、粉尘、需要防爆拓展的工况，都可以作为双作用气缸换向的可靠控制元件，在现代工业自动化气动回路中发挥关键作用。
