力士乐柱塞泵A10VSO140DR/32R-VPB12N00，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

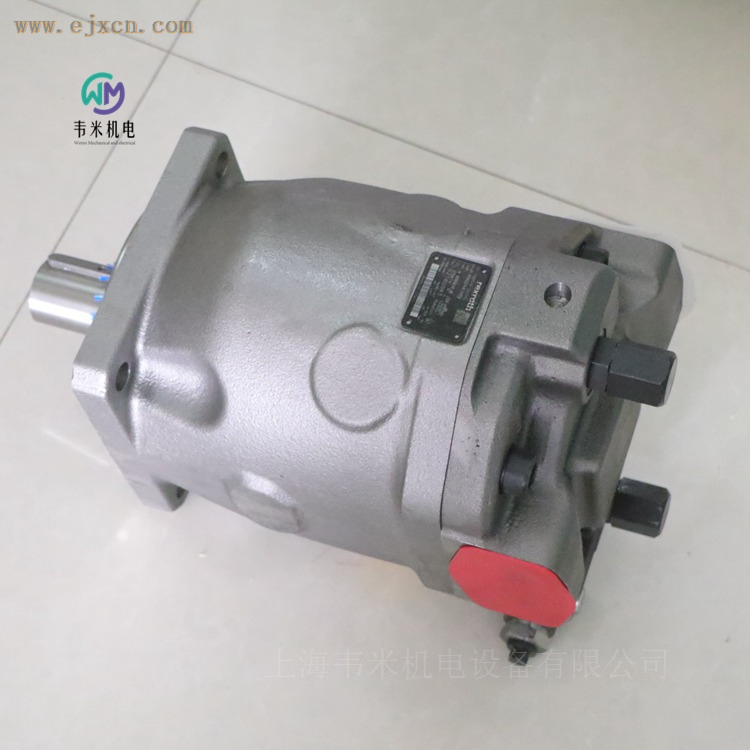

力士乐柱塞泵A10VSO140DR/32R-VPB12N00
力士乐 R902449984 A10VSO140DR/32R-VPB12N00 轴向柱塞变量泵产品详解
在工业液压系统中，变量柱塞泵作为动力源部件，直接决定整套设备的能耗表现、运行稳定性以及整机使用寿命。力士乐 A10VSO 系列 32 版本是面向开式回路工况开发的斜盘式轴向柱塞变量泵，型号 R902449984 A10VSO140DR/32R-VPB12N00 是该系列中 140 规格、DR 压力控制配置的主力型号，广泛适配各类中高压工业液压设备，凭借成熟结构设计、稳定的压力控制能力、良好的吸油特性，在液压行业获得大量实际应用。
一、产品型号解析与整体结构设计
完整型号 A10VSO140DR/32R-VPB12N00，物料编码 R902449984，每段字符对应泵本体的结构、控制形式、系列版本、旋转方向、密封、油口配置、通轴驱动等关键配置信息。A10VSO 代表斜盘结构开式回路轴向柱塞变量泵；140 代表几何排量 140 cm³/r；DR 代表内置直动式压力控制器；32 代表 32 系列；R 代表从驱动轴端观察，轴为顺时针旋转；V 代表 FKM 氟橡胶密封材质；PB 代表法兰与壳体配置；12 代表油口板版本；N00 代表不带通轴驱动结构。
这款泵整体采用斜盘旋转组件结构，核心包含驱动轴、柱塞滑靴组件、缸体、斜盘、摇摆托架、配流盘、DR 压力控制阀体、壳体、各类油口等部件。32 系列做了多处结构优化，摇摆托架采用静压卸荷轴承结构，降低机械摩擦损耗，减少内部磨损带来的性能衰减；高压油口预留压力传感器安装接口，方便现场加装压力检测元件，便于系统状态采集与调试。
油口板选用 12 版本，无通轴驱动功能，壳体配置双泄油口 L/L1，根据实际安装姿态选择其中一个泄油口接油箱，另一个油口做封堵处理。泵体法兰遵循 ISO 3019-2 四孔安装标准，便于和市面上标准电机法兰对接。驱动轴采用平键轴结构，满足该规格下的扭矩传递需求，同时规范了驱动轴允许承受的径向力、轴向力，避免外部过大径向、轴向载荷加速轴承损坏。
泵内部配流盘经过优化，降低流量压力脉动；预压缩容积 PCV 结构，能够降低输出压力脉动幅值，实际工况下可降低 30-50% 的峰 - 峰压力脉动，间接降低整机管路振动与设备运行噪音。壳体腔体容积经过计算优化，满足内部液压油流动、散热以及泄油的空间需求。密封系统采用 FKM 氟橡胶材质，适配矿物液压油，耐受 - 25℃~+110℃的介质温度，覆盖绝大多数工业设备的温度工况。
从机械可靠性角度，140 规格转子组件做结构强化，针对高速、高压连续工作场景优化部件强度，抗气蚀能力得到提升，对吸油压力跌落、壳体压力冲击有更好耐受度。泵的流量输出与驱动转速、瞬时排量成正比，通过改变斜盘倾斜角度，就可以实现输出流量的无级调节，斜盘由内置伺服活塞进行驱动，DR 控制器接收系统压力信号，完成斜盘角度自动调节。
二、核心工作原理
A10VSO140DR/32R-VPB12N00 属于斜盘式轴向柱塞变量泵，分为容积建压的泵本体工作原理和DR 压力控制器调节原理两部分。
泵本体工作过程：驱动电机带动驱动轴旋转，驱动缸体一同转动，缸体内部均匀布置多组柱塞，柱塞头部装配滑靴，滑靴紧贴斜盘平面。斜盘存在倾斜角度，缸体旋转一周，柱塞会在缸体孔内完成往复直线运动。当柱塞向外伸出，柱塞腔容积变大，液压油从吸油口 S、配流盘窗口吸入；柱塞被斜盘推动向内收缩，柱塞腔容积减小，油液被挤压，经过配流盘从高压工作口 B 输出。斜盘倾斜角度越大，柱塞往复行程越大，每转输出的几何排量就越大；斜盘角度变小，排量随之降低。斜盘角度可以在最大与最小之间连续变化，从而实现输出流量的无级改变。
DR 压力控制器是这款泵的核心控制单元，属于直动式压力控制器，泵失压的初始状态，斜盘保持最大排量 Vg max。DR 控制器实时采集泵出口 B 口的系统压力，控制器内部弹簧设定目标系统压力值，压力调节范围 50-280 bar，出厂标准设定压力 280 bar。
系统负载需求流量较大时，系统压力低于控制器设定压力，控制阀芯处于原位，伺服活塞不动作，斜盘维持大角度，泵输出大流量；当外部执行元件停止运动，系统压力持续升高，一旦压力超过控制器弹簧预设值，压力信号推动控制阀芯换向，压力油进入变量伺服活塞，推动斜盘减小倾斜角，泵排量自动降低，输出流量随之减小，维持系统压力稳定在设定值附近。
当系统压力回落到设定压力之下，弹簧推动控制阀芯复位，伺服活塞泄压，斜盘重新向大摆角方向动作，泵输出流量回升，匹配外部负载的流量需求。当全部执行机构停止动作，泵会自动降到小排量维持系统保压，进入低输出流量保压待机状态，减少溢流带来的能量损耗。
DR 控制器自带一定的迟滞特性，140 规格最大压力上升偏差 12 bar，迟滞不超过 3 bar；控制先导油来自泵内部高压油，先导油最大消耗约 3 L/min，不需要额外外接控制油源。整套调节完全依靠液压机械结构完成，不需要电气信号，结构简单，抗现场电磁干扰，适合环境复杂的工业现场。
补充说明：DR 控制器只做系统最高压力限制，不具备负载感应、功率限制功能，如果设备需要功率保护、负载感应功能，则需要选择 LA、DRF 等其他控制版本。
三、关键技术参数
以下全部参数来自样本文档，条件为 HLP 矿物液压油，最优粘度区间 16-36 mm²/s，标准 E 型转子组件。
压力参数
- 几何排量：140 cm³/r
- 公称压力：280 bar
- 最大工作压力：350 bar（单次工作周期≤2.5 ms，全部单次周期累计总时长不超过 300 h）
- 高压侧 B 口最低工作压力：10 bar，用于避免泵内部零件损伤
- 吸油口 S 标准最小绝对压力：0.8 bar；高速工况下最小绝对压力 1.0 bar
- 壳体泄油口 L1/L2 最大壳体压力：2 bar 绝对压力；壳体压力必须始终高于环境大气压，泄油管路必须接回油箱
- 系统允许最大压力变化速率：16000 bar/s
转速、流量与功率（E 转子版本）
- 最大允许转速 1800 rpm（前提：吸油口绝对压力达到 1.0 bar）
- 1500 rpm 下最大输出流量：210 L/min；1800 rpm 下最大输出流量：252 L/min
- 1500 rpm，压差 280 bar 条件下驱动功率：98 kW
- 1800 rpm，压差 280 bar 条件下驱动功率：118 kW
- 压差 280 bar 条件下最大扭矩：624 N?m
- 压差 100 bar 条件下扭矩：223 N?m
介质与环境条件
- 适配基础介质：DIN 51524 标准 HLP 矿物液压油；使用 HFA/HFB/HFC/HFD 等难燃液压介质，需要核对对应技术规范
- 最优工作运动粘度：16-36 mm²/s；完整允许工作粘度区间 10-400 mm²/s；冷启动短时允许最高粘度 1600 mm²/s（冷启动负载、转速有限制）
- 介质工作温度：FKM 密封介质温度 - 25℃~+110℃
- 油液清洁度等级：常规工况 ISO 4406 20/18/15；介质粘度低于 10 mm²/s 时，需要达到 ISO 4406 19/17/14
- 密封配置：FKM 氟橡胶（型号 V）
油口接口信息
- B 高压工作口：ISO6162-2 法兰，1-1/4 英寸，紧固螺纹 M14×2
- S 吸油口：ISO6162-1 法兰，2-1/2 英寸
- L/L1 壳体泄油口：螺纹 M33×2
- MB 测压口：G1/4，用于高压侧压力测量
- X 控制油口：M14×1.5
机械结构参数
- 安装法兰：ISO3019-2 四孔法兰
- 驱动轴形式：平键轴
- 通轴配置：N00，无通轴驱动
- 泵壳体容积：3.0 L
- 泵本体重量：约 90.2 kg
- 驱动轴最大允许径向力：2800 N；最大允许轴向力：4800 N；该数值为峰值参数，不支持长期连续加载
- 转子转动惯量：0.0276 kg?m²
- 最大角加速度：2000 rad/s²
注意：转速、功率、扭矩均为理论计算数值，不计效率与制造公差；350 bar 属于短时峰值压力，不允许连续运行在此压力等级；选型设计需要预留安全余量。
四、选型与安装使用要点
选型匹配
选型阶段，除排量、压力、转速之外，需要确认旋转方向、密封材质、油口板版本、控制器类型。DR 压力控制适合以压力保压为主要需求，流量随负载变化的工况；如果系统需要限制驱动电机功率，避免电机过载，则不能单纯选用 DR 控制，应当选择 LA 功率控制版本。
计算驱动电机功率，要结合实际工作压差、实际工作转速，不要直接采用样本最大工况功率；连续工作尽量避开 350 bar 最大压力，350 bar 只适合短时峰值工况。同时校核吸油条件，吸油管路阻力不能过大，防止出现气蚀，吸油过滤器通流面积要留有足够余量。
安装调试
- 安装姿态：该泵支持多种安装姿态，必须保证壳体内部始终充满液压油，根据安装方位选择 L 或者 L1 作为有效泄油口，另外一个泄油口进行封堵，泄油管路无背压直接回油箱，泄油管管口置于油箱液面之下。
- 驱动对中：电机与泵的连接要保证同轴度，尽量减少驱动轴承受径向力；不建议直接在泵轴上安装皮带轮、齿轮，径向载荷会缩短泵内部轴承寿命。
- 首次调试：设备初次运行前，务必对泵壳体进行补油，排尽泵内部空气；DR 控制器出厂预设 280 bar，现场可通过控制器调节螺钉修改系统最高压力，调节完成锁紧锁母。DR 控制器 140 规格压力上升最大偏差为 12 bar，整体迟滞最大 3 bar。
- 油液维护：液压油与滤芯需要定期更换，维持 ISO4406 规定的油液清洁等级，固体污染物是柱塞泵内部磨损的主要诱因。低温冷启动，避免立刻满压满转速运行，应当空载预热一段时间。
故障风险提示
吸油压力不足，会引发气蚀，泵体出现异响，内部柱塞、配流盘快速点蚀损坏；泄油管路背压过高，壳体压力超标，会损坏轴封；系统压力冲击速率超过 16000 bar/s，会加速控制器内部阀芯损耗。
五、主要应用行业场景
力士乐 R902449984 A10VSO140DR/32R-VPB12N00 作为开式回路中高压变量泵，适合需要系统压力限定，流量随负载自动变化的工业液压场景，主要面向工业固定设备，不面向行走机械闭式回路。
- 液压压机行业：各类材料成型压机、压装机、铆接设备。压机在快进阶段需要大流量，工进保压阶段需要稳定系统压力，DR 控制器可以在保压阶段自动降低泵输出流量，减少溢流发热，降低系统能耗，适合中小型金属、橡塑压机液压动力站。
- 机床液压系统：大型数控机床液压站，夹具夹紧机构、尾座、液压刀塔等机构，机构夹紧之后，系统维持夹紧压力，泵进入小排量保压状态，减少发热。
- 冶金辅助液压设备：冶金生产线的辅助液压单元，比如矫直设备、夹持机构、升降辅助机构，工况连续、环境粉尘较多，DR 纯液压机械控制，抗干扰，适应恶劣电控环境。
- 橡塑机械：注塑机辅机、橡胶硫化设备，保压工序对压力稳定性有一定要求，该泵压力脉动低，运行噪音小，适合车间室内设备。
- 试验测试设备：各类液压试验台，疲劳测试、耐压测试工装，需要设定系统最高压力，流量跟随测试工装动作变化。
- 通用液压动力泵站：各类定制工业液压站，当系统核心需求为压力保护，不需要负载感应、功率限制功能，选用此型号可以简化系统阀组配置。
该型号不推荐用于需要频繁远程无级调压、需要严格限制驱动功率的工况，这类工况建议选用 DRG 远程压力控制、LA 功率控制系列。
六、产品综合优势总结
力士乐 A10VSO140DR/32R-VPB12N00（R902449984）依托 A10VSO32 成熟平台，斜盘轴向柱塞结构，DR 直动压力控制器，具备多方面使用优势。 第一，压力控制稳定，纯液压机械控制，不受电磁干扰，在粉尘、震动大的工业环境，可靠性表现突出；系统达到设定压力自动减小排量，降低溢流损失，控制简单，调试维护门槛低。 第二，结构优化带来更低压力脉动与噪音，PCV 预压缩容积可抑制脉动，托架静压卸荷轴承降低内部摩擦，提升整机使用寿命。 第三，良好的吸油性能，抗气蚀能力强，对现场吸油管路条件容错性较好，方便工程落地。 第四，标准化接口，法兰、油口遵循 ISO 标准，配件、管路连接件通用性强，备件供应链成熟。 第五，介质适配范围广，FKM 密封可以适应宽温度区间，可适配矿物油，也可以在满足条件下使用部分难燃液压介质。
同时也要客观看待产品局限：DR 版本不具备功率限制，当负载压差很大时，驱动电机有可能过载；没有负载感应功能，多路非同时动作执行机构，系统会产生部分节流损耗；最大压力 350 bar 只能短时峰值使用，不能作为连续工作压力。实际项目需要结合工况，完成完整选型校核，匹配冷却、过滤、管路元件，才能充分发挥泵的设计性能。
德国力士乐REXROTH柱塞泵订货号和型号：
R902465472 AA10VSO140DRS/32R-VPB22U99
R902436353 AA10VSO100DRS/32R-VPB12N00-S1439
R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655
R902452431 A10VSO71DRS/32R-VPB22U99-S2184
R902452431 AA10VSO71DRS/32R-VPB22U99-S2184
R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184
R902449984 AA10VSO140DR/32R-VPB12N00
R902520808 AA10VSO140DRS/32R-VPB22U00E
R902534361 A10VSO140DRS/32R-VPB22U00E
免责声明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和品牌技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
