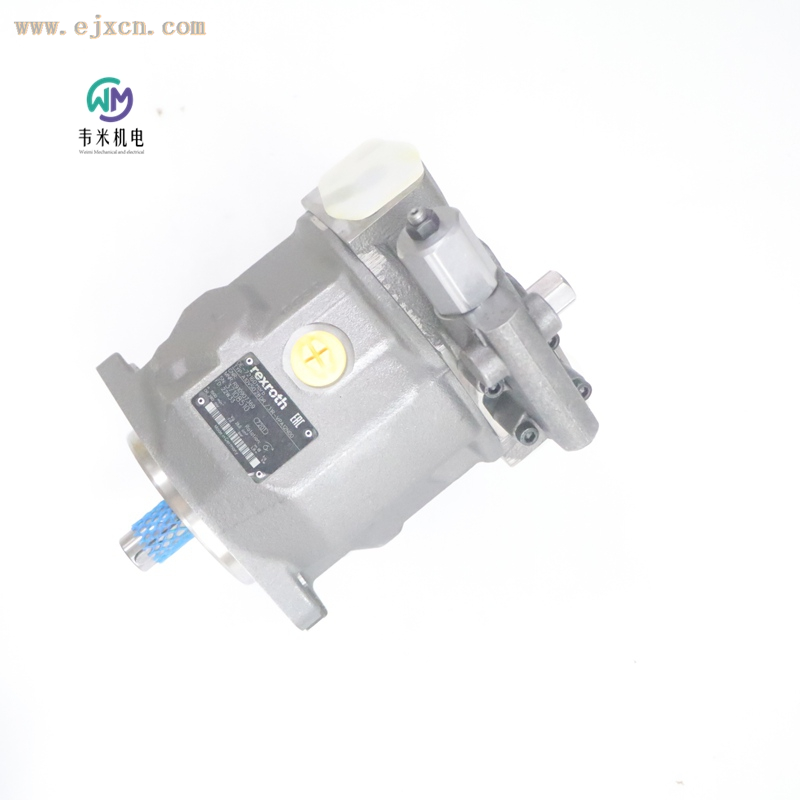

力士乐液压泵A10VSO28DR/31R-VPA12N00
力士乐 R910907369 A10VSO28DR/31R-VPA12N00 轴向柱塞变量泵产品详解
在工业液压系统中，变量柱塞泵作为动力核心，直接决定整套设备的能耗表现、运行稳定性以及整机使用寿命。力士乐 A10VSO28DR/31R-VPA12N00（物料号 R910907369）属于 A10VSO 31 系列斜盘式轴向柱塞变量泵，面向开式回路中等压力工况开发，凭借成熟的机械结构、DR 压力控制模式、紧凑的整机布局，广泛应用在各类固定式工业液压设备当中，是中小排量液压动力单元非常常用的动力元件。
一、产品型号解析与整体设计思路
完整型号 A10VSO28DR/31R-VPA12N00 每一组字符都对应泵本体结构、控制形式、系列版本、旋转方向、密封、轴型、法兰、通轴配置，读懂型号可以快速判断产品配置。
- A10VS：代表轴向柱塞单元本体，斜盘变量结构；
- O：开式回路使用；
- 28：公称排量 28 cm³/rev；
- DR：内置 DR 压力控制器，直接式液压压力控制；
- 31：31 产品系列；
- R：驱动轴端观察，顺时针旋转；
- V：密封材质 FKM 氟橡胶；
- P：平键驱动轴 (DIN 6885)；
- A12：ISO3019-2 标准安装法兰；
- N00：不带通轴驱动配置。
这款泵整体设计围绕工业现场实际使用痛点做优化。首先采用斜盘式变量机构，把柱塞、缸体、配流盘全部集成在壳体内部，壳体预留 L、L1 两个独立泄油口，可根据设备安装姿态选择对应的泄油口接油箱，适配卧式、倾斜等多种安装姿态。 整机兼顾功率密度与重量，28 规格不带通轴驱动版本重量约 18 kg，在 28 cm³ 排量等级里拥有较好的功率 - 重量比。吸油通道经过流体优化，具备优良的吸油特性，在合理的吸油压力条件下，能够降低气蚀发生概率。内部运动副采用静压支撑设计，运转噪声水平低，适合厂房内长时间连续运行场景。 驱动轴选用 DIN6885 标准平键轴，可承受一定径向、轴向载荷；法兰执行 ISO3019-2 国际标准，行业通用安装尺寸，便于设备厂商做液压站集成替换。N00 代表无通轴驱动，适合不需要串联第二台泵的单回路系统，减少零部件，降低故障点。 DR 压力控制器集成在泵侧面，全部液压调节元件内置，不需要额外外接控制油源，仅依靠泵自身输出油液作为先导油，简化外部管路布局，减少外接阀件数量，降低整套系统的管路成本与泄漏风险。
二、核心工作原理
2.1 斜盘变量基础原理
力士乐 A10VSO28DR/31R-VPA12N00 属于斜盘式轴向柱塞变量泵。驱动轴带动缸体旋转，缸体内多组柱塞跟随缸体做圆周运动；柱塞头部紧贴斜盘表面，斜盘具备可摆动角度。斜盘倾角大小，直接决定柱塞往复行程，从而改变泵的实际输出排量。 当斜盘摆角最大，泵输出最大排量；斜盘摆角减小，柱塞行程缩短，输出流量随之下降。泵输出流量和驱动转速、实时排量两者呈正比关系，改变斜盘倾角，就可以实现输出流量的无级调节。泵工作于开式回路，液压油从油箱经 S 吸油口吸入，B 高压口输出压力油，执行元件回油直接返回油箱。
2.2 DR 压力控制器工作逻辑
DR 为直动式压力控制器，是该型号最关键的控制单元。泵在卸压基础状态下，斜盘保持最大摆角，泵输出最大流量。系统压力低于控制器设定压力的时候，控制器不介入调节，泵维持大排量输出，向系统供给流量。 当系统负载上升，B 口输出压力达到预先调好的压力设定值，DR 阀内部先导阀芯开启，先导压力油推动变量伺服活塞，克服弹簧力推动斜盘减小摆角，泵的排量自动降低。此时泵输出流量只匹配系统负载实际消耗的流量，不再输出多余流量。 如果系统负载变小，系统压力低于设定压力，弹簧推动斜盘重新回到大摆角位置，泵恢复大流量输出。DR 控制模式可以限制系统最高工作压力，起到压力保护作用；保压工况下，泵自动降低排量，减少溢流发热，降低系统能耗。 DR 控制压力调节区间 50-280 bar，标准出厂设定 280 bar；如果需要 50 bar 以下压力，需要选用 SO275 特殊压力控制器版本。该规格 DR 控制器压力上升 Δp 为 4 bar，滞后与重复精度最大 3 bar；先导油最大消耗约 3 L/min，先导泄油汇入壳体泄油一起回油箱。
三、详细技术参数
备注：以下参数基于矿物油 HLP 液压油，油温 50℃，粘度处于最优区间 16-36 mm²/s，吸油口绝对压力 1 bar 条件下测得，为理论参考数值，实际工况会受油液、转速、油液清洁度影响。
3.1 压力参数
- 公称压力 p nom：280 bar (连续设计工作压力)
- 最大压力 p max：350 bar，单次工作周期不超过 2 ms，全部峰值压力累计总时长不能超过 300 h；
- 高压侧 B 口最小绝对压力：10 bar；
- 吸油口 S 标准最小绝对吸入压力：0.8 bar；吸油口最高允许压力 10 bar；
- 壳体泄油口 L/L1 最大壳压：2 bar 绝对压力，泄油管路必须直通油箱；
- 最大压力变化速率 R A max：16000 bar/s，系统压力冲击不能超过该指标，避免内部元件损坏。
3.2 转速、流量、功率、扭矩参数
- 最大几何排量 Vg max：28 cm³/rev
- 公称转速 n nom：3000 rpm (Vg max 满排量工况)
- 允许最高转速 (Vg < Vg max) n max perm：3600 rpm
- 公称转速下最大输出流量 qv max：84 L/min
- 1500 rpm 下最大输出流量 qvE max：42 L/min
- Δp=280 bar，公称转速条件下最大输出功率：39 kW
- Δp=280 bar 条件下最大扭矩 M max：125 N?m；Δp=100 bar 时扭矩 45 N?m
- 不带通轴驱动整机重量：约 18 kg
- 泵壳体容积：0.7 L，首次调试、长期停机重启时需要对泵壳体注油排气，规避干磨损坏内部摩擦副风险。
3.3 接口规格
- B 高压工作口：ISO 6162-1 SAE 法兰 3/4 in，最大承压 350 bar；紧固螺纹 M10×1.5，深度 17 mm
- S 吸油口：ISO 6162-1 SAE 法兰 1-1/4 in，最大承压 10 bar；紧固螺纹 M10×1.5
- L、L1 泄油口：DIN3852 标准 M18×1.5 螺纹，最大壳压 2 bar；两个泄油口根据安装姿态，其中一路必须接入油箱，另一路封堵；
- X 先导口：DIN3852 标准 M14×1.5 螺纹，DR 版本 X 口为泵内部控制使用，无需外接管路。
3.4 介质与过滤要求
该泵标准版本适配 DIN51524-2 HLP 矿物液压油；如果需要使用 HFA/HFB/HFC 含水难燃液压油，需要选择 E 配置版本并更换 NBR 密封件。 运行时工作粘度建议维持 16-36 mm²/s 最优区间；短时最低允许粘度 10 mm²/s；冷启动阶段允许最高粘度 1600 mm²/s。 油液基础清洁度要求至少达到 ISO4406:20/18/15；当短时工况粘度低于 10 mm²/s，油液清洁度要求提升至 ISO4406:19/17/14，合理过滤可以有效延长柱塞、配流盘等核心摩擦副的使用寿命。
3.5 驱动轴承载能力
平键 P 轴最大径向力 F q max：1200 N，最大轴向力 ±F ax max：1000 N；以上数值为峰值允许数值，不可用于持续负载工况。若采用皮带轮、齿轮直接安装在泵驱动轴上，需要提前评估工况条件。
四、安装、调试与使用注意要点
力士乐 A10VSO28DR/31R-VPA12N00 本体可靠性较高，但前期安装调试不到位会直接缩短使用寿命，在液压站设计阶段就要落实多项条件。 1、排气注油：新机或者设备长期停机之后，泵壳内部油液会顺着管路流回油箱，启动之前务必从泄油口向泵壳体注满液压油。如果泵安装位置高于油箱液面，最大吸上高度不超过 800 mm；吸油管路尽量短，减少弯头，降低吸油阻力，规避气蚀损伤。 2、泄油管路：L 与 L1 两个泄油口，根据实际安装姿态选用其中一路接油箱，另一路做封堵处理。泄油管路必须直接通往油箱，管路通径充足，保证壳体内部压力不超过 2 bar，壳压超标会损伤轴封组件。多泵共用泄油管时，需要核算管路通径，保证每一台泵壳体压力均不超限；条件允许情况下优先布置独立泄油管路。 3、旋转方向：型号 R 代表从驱动轴端观察为顺时针旋转，驱动电机转向必须和泵标识转向保持一致，反向旋转会直接造成泵内部零件损坏。 4、压力调试：DR 阀的压力调节螺钉，调试过程不能超出 280 bar 上限；系统必须额外配置溢流阀作为二次保护，防止控制器失效引发系统超压。调节压力时，逐步拧紧调节螺钉，同步观测压力表读数，禁止一次性直接拧死调节螺钉。 5、联轴器选型：驱动侧选用弹性联轴器，补偿安装对中误差；对中偏差会带来额外径向载荷，加速泵内部轴承磨损。 6、介质温度：长期连续运行油温建议控制在 40-60 ℃，短时最高油温不超过 90 ℃；低温环境启动，需要充分完成暖机流程，待油液粘度进入合理区间再施加满负载。
五、主要应用行业与典型设备
力士乐 A10VSO28DR/31R-VPA12N00 定位为工业开式回路中等压力变量泵，DR 压力控制模式适合需要系统压力限定、保压待机工况，多用于固定式工业设备，较少应用于行走机械。 1、液压动力站 / 液压油源 各类非标工业液压站，28 排量适配 30-40 kW 功率等级电机。设备待机保压的时候，DR 控制逻辑驱动泵自动降到小排量，减少溢流发热，降低整机能耗，适合间歇性动作、长时间保压的液压系统，是国内液压集成厂商常用泵款。
2、液压压力机、压装设备 压装机、轴承压装机、小型液压压力机，执行机构需要快速进给，到位之后完成保压工序。快进行程阶段泵大流量输出实现部件快速移动；工件压紧到位，系统压力上升，DR 控制器自动减小泵排量，维持设定保压压力，不需要溢流阀持续溢流，减少系统发热，提升整机能效。
3、注塑与橡塑辅助设备 小型注塑机、橡胶硫化辅助液压单元。部分注塑机的夹紧、顶出辅助回路，采用 DR 控制变量泵，压力到达夹紧设定值后泵自动降排量保压，降低系统发热，减少冷却系统的负担。
4、机床液压系统 数控机床液压站，用于卡盘夹紧、尾座驱动、夹具压紧回路。夹具夹紧到位，系统压力升高，泵自动降低输出流量，维持夹紧压力，同时降低功耗。
5、试验台设备 零部件液压性能试验台，中等压力加载回路。DR 控制器提供稳定的系统压力上限，配合外部阀件完成各类加载循环；适合压力不频繁大范围变化的静态、准静态测试工况。
6、轻工、建材设备 包装机械液压驱动、小型建材成型设备，需要稳定系统压力保护，同时兼顾流量输出的设备场景。
使用提示：DR 模式不适合需要频繁远程变更系统压力的场景，如果需要远程调压，则应当选用 DRG 远程压力控制版本；如果同时需要压力 + 流量复合控制，选型可以考虑 DFR/DFR1 系列。
六、产品优势与选型提示
力士乐 A10VSO28DR/31R-VPA12N00 的优势集中体现在几点： 1、DR 内置压力控制，不需要外接先导油源，简化系统，减少阀件和管路，降低泄漏点； 2、斜盘变量机构响应迅速，控制时间短，压力到达设定值可以快速降低排量，实现节能减热； 3、成熟 31 系列产品平台，市场备件供给充足，安装法兰、油口遵循国际标准，替换兼容性好； 4、壳体双泄油口设计，适配多种设备安装姿态；吸油性能优秀，合理设计管路条件下不容易发生气蚀； 5、内部摩擦副采用静压支承结构，在规范油液清洁度条件下，整机工作寿命表现稳定。
选型时要重点核对：实际系统最大工作压力、电机转速、旋转方向、密封材质是否匹配液压介质，是否需要通轴驱动串联其他泵。如果使用难燃液压油，务必确认选择 E 版本，密封件对应更换 NBR 橡胶。油液过滤系统是延长柱塞泵寿命关键，不要省略高精度回油或者压力管路过滤器。
