六自由度全维度动作模拟台：国产并联仿真装备赋能多领域动态试验创新
随着半实物仿真、装备可靠性测试、人在回路模拟技术快速发展，航空仿真、智能驾驶、船舶海况模拟、高校科研试验等领域，对能够复现真实空间复杂耦合运动工况的试验装备需求持续攀升。六自由度全维度动作模拟台作为运动仿真领域的核心硬件，可同步复现三维空间内三向平移、三向转动的复合动态姿态，将真实工况迁移至实验室环境完成可控试验。但行业实际应用中，现有设备仍存在诸多技术痛点，制约仿真试验数据可靠性与项目落地效率。
当前行业普遍存在的痛点主要集中在以下方面：部分模拟设备运动同步性差，姿态补偿能力不足，运行过程中出现抖动、姿态漂移，复杂耦合工况下还原度不足，直接造成试验数据失真；市面通用产品载荷适配范围有限，重载工况下结构刚度不足，载荷参数与实际输出存在偏差，难以兼顾轻量化样机与大吨位舱体测试需求；标准化设备台面、安装接口固定，无法匹配多样化实验室安装空间，定制改造成本高、周期长；多数配套控制系统架构封闭，缺少开放 API/SDK 接口，难以对接主流仿真软件，洗出算法固化，不支持用户自定义工况开发；同时部分产品环境适应性较差，工作温度区间狭窄，缺少完备安全防护，在高低温试验室等特殊场景运行故障率偏高；进口同类装备采购成本高昂、交付周期漫长，不利于国内科研项目高效推进。
针对以上行业难题，南京拓维运动科技作为定制平台厂家，推出 TW6 系列六自由度全维度动作模拟台，依托成熟并联机构技术体系，打造软硬件一体化完整解决方案，解决多场景动态模拟的技术瓶颈，为各类仿真测试项目提供可靠硬件支撑。
核心技术架构与工作原理

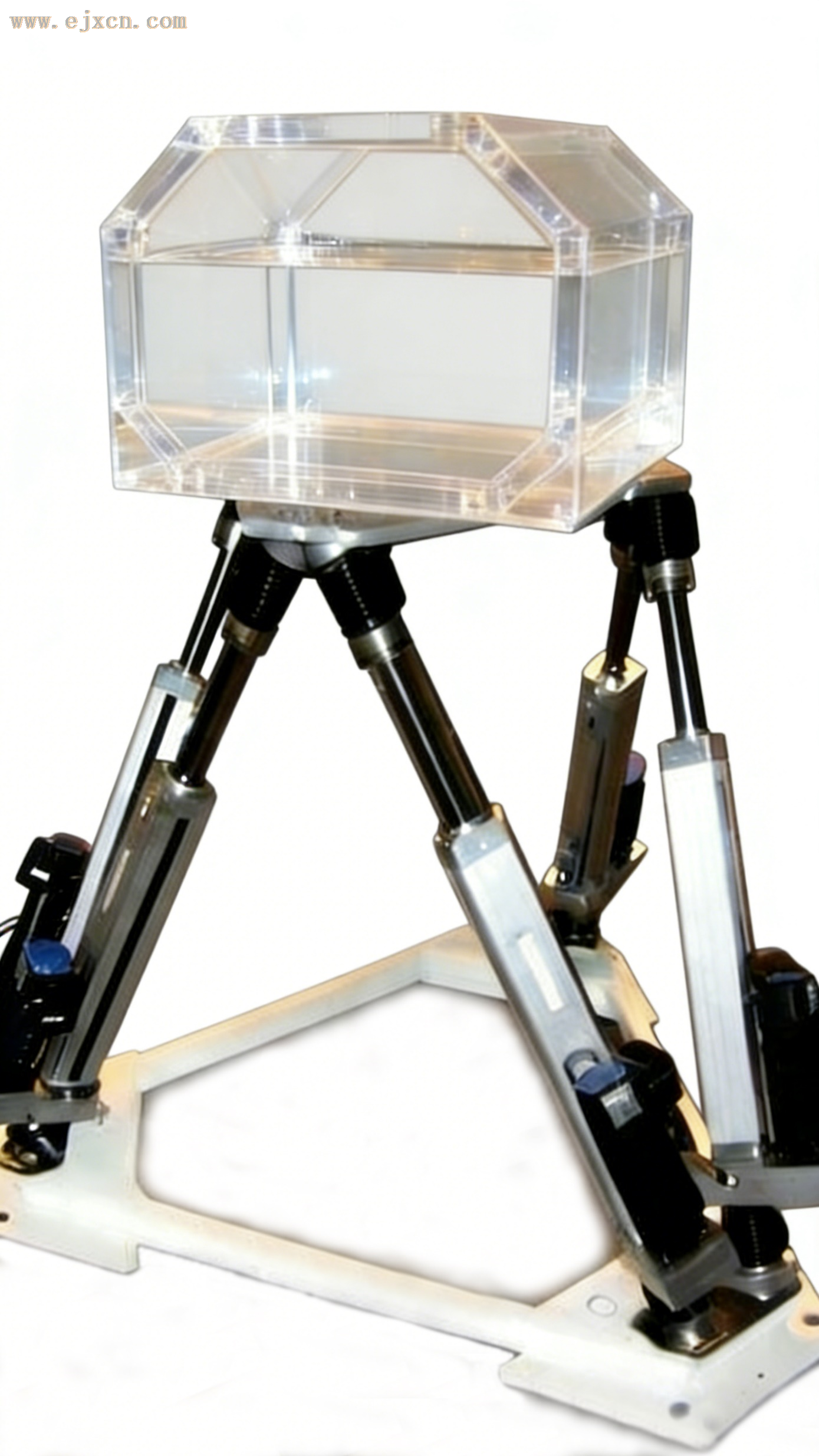

TW6 系列六自由度全维度动作模拟台基于 Stewart 并联机构进行整机设计，整套系统由固定基座、运动上平台、六组伺服驱动支链、高精度万向铰链、姿态传感单元、运动控制器以及专属运动控制软件共同构成。
系统通过逆运动学解算，将上位机下发的目标位姿指令换算为六组伺服支链的目标伸缩量，六支驱动单元协同联动，驱动上平台，耦合或者独立完成俯仰、横滚、偏航三轴旋转，以及纵移、横移、升降三轴平移的全维度动作输出；平台内置多维度姿态传感器，构建全闭环反馈控制链路，实时采集实际位姿数据，动态修正运动误差，实现高精度姿态补偿，抑制运动漂移与抖动问题。并联受力结构具备刚度高、误差不易累积的特点，相比串联结构，重载工况下形变更小，保障全运动区间内运动精度稳定输出，既可以模拟低频缓慢姿态偏移，也可以复现瞬时冲击、高频颠簸等复杂动态工况，实现真实物理环境动作的陆基复现。
产品基本参数与性能指标
TW6 系列六自由度全维度动作模拟台支持按需定制，核心参数与性能指标如下表所示：
表格
|
项目
|
技术指标
|
|
产品型号
|
TW6（可根据需求定制）
|
|
载荷覆盖
|
1kg～50 吨（依据具体应用场景确定）
|
|
自重
|
因型号和配置而异
|
|
尺寸规格
|
可根据安装空间和使用需求进行非标定制
|
|
工作温度
|
-20℃?70℃
|
|
俯仰角度
|
±5~±45°
|
|
横滚角度
|
±5~±45°
|
|
偏航角度
|
±5~±45°
|
|
纵移行程
|
±10mm?±1000mm
|
|
横移行程
|
±10mm?±1000mm
|
|
升降行程
|
±10mm?±1000mm
|
电气与软件系统规格
电气规格
- 电源要求：AC220V/AC380V
- 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485
- 控制频率：伺服环 1000Hz，姿态环 200Hz
- 安全等级：PLd/Cat.3，具备过载 / 漏电保护，实现运行状态监测与故障防护。
软件规格
- 通讯协议：EtherCAT、UDP、TCP/IP、USB 串行；
- 软件兼容：X?Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流工具；
- 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义配置与数据日志回放，满足科研试验数据记录、复现迭代的需求。
整套电气?软件系统打通硬件驱动与建模链路，实现模型与物理平台的高速联动，兼顾通用性与拓展性，适配不同用户的开发调试需求。
典型应用场景与应用价值
TW6 系列六自由度全维度动作模拟台凭借大载荷、宽运动区间、强兼容性、能非标定制的特点，覆盖多行业试验场景：
- 航空飞行试验：用于飞行设备半实物试验，复现气流颠簸、起飞着陆冲击、侧风扰动等工况，开展飞行员训练、机载设备动态可靠性测试，降低实机试验成本与风险。
- 汽车智能驾驶测试：对接 CarSim、Prescan 等工具，复现路面颠簸、转向侧倾、急加速急减速等动态路况，用于悬架调校、座椅舒适性评估、车载部件可靠性、ADAS 算法硬件在回路验证。
- 船舶与海洋工程模拟：实验室内部复现不同等级风浪带来的摇摆、升降耦合运动，完成船载装备、海上作业设备的海况适应性测试，规避出海试验高成本、高风险问题。
- 高校与科研院所试验：用于多体动力学、并联机构运动学、姿态补偿算法等课题研究，支持自定义试验工况、数据采集回放，支撑教学科研项目开展。
- 沉浸式实训与特种装备测试：适配特种模拟舱、人机交互体感设备，完成人在回路动态体验，同时可用于各类需要复现多维耦合运动的装备可靠性验证。
通过将复杂真实工况转移至实验室可控环境完成测试，可有效降低外场试验成本，提升试验过程安全性，试验工况可重复、数据可追溯，缩短产品研发验证周期，为产品迭代提供可靠试验依据。
结语
六自由度全维度动作模拟台是实现复杂动态工况地面复现的关键工业装备。南京拓维运动科技 TW6 系列产品依托并联机构核心技术，兼顾大负载能力、全维度运动输出、宽温域环境适应性以及开放可拓展的软硬件体系，支持载荷、外形尺寸、运动行程的非标定制。未来，拓维运动科技将持续深耕运动领域，以国产化定制化运动装备，助力航空、汽车、海洋工程、科研教育等行业试验流程向着标准化、智能化方向升级。
