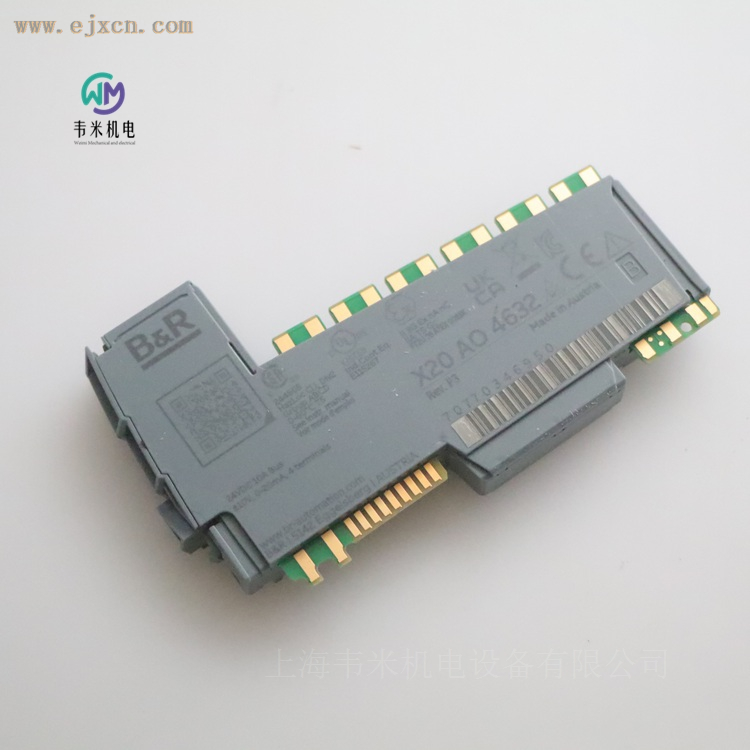

贝加莱模拟量输出模块X20AO4632

贝加莱 X20AO4632 模拟量输出模块｜高精度工业模拟信号控制单元

在现代工业自动化控制系统中，模拟量输出模块承担着数字控制指令向现场连续物理信号转换的关键任务，模块的转换精度、响应速度、环境适应性直接影响整套设备工艺控制效果。贝加莱 X20AO4632 作为 X20 分布式 I/O 体系下 4 通道模拟量输出单元，支持 ±10 V 电压、0?20 mA 电流两种工业主流输出信号，带符号数字转换器，微秒级响应时间，具备完善诊断与硬件保护机制，广泛应用于机械设备、过程工艺、能源装备等各类自动化项目当中。同系列还有带涂层防护版本 X20cAO4632，适配高湿度、腐蚀性气体等严苛柜内工况。

一、产品整体设计与硬件结构

X20AO4632 延续贝加莱 X20 系列模块化 I/O 的分体式架构，整套单元由总线底座模块、I/O 主体模块、接线端子块三部分构成，三个部件需要分开订购，总线底座选用 X20BM11，接线端子型号为 X20TB12；涂层版本 X20cAO4632 则需要配套 X20cBM11 总线底座，模块本体宽度 12.5?+0.2?mm，在导轨安装场景下可以实现较高的控制柜元件密度。分体式结构带来的实用优势十分突出，现场可以提前完成端子排布线，后期直接插拔 I/O 模块，设备检修更换时不需要拆卸已经接好的线缆，降低停机维护时长。

1.1 通道端子布局

模块一共 4 路独立模拟输出通道，每一路通道分别设置电流输出端子 AO+×I、电压输出端子 AO+×U，公共参考端子 AO?×U/I。信号类型选择依靠接线端子来区分，同时软件寄存器必须同步配置通道模式，电流与电压输出内部校正参数不同，二者缺一不可。如果接线选择电流输出端子，软件配置电流模式，模块输出 0?20?mA 信号；接入电压端子，软件设置电压模式，则输出 ±10?V 电压信号。4 个通道可以混合配置，部分通道输出电压信号，其余通道输出电流信号，满足一台设备内部不同执行机构的信号需求。

通道之间不具备电气隔离，通道和系统总线之间绝缘电压为 500 V eff，项目设计时需要做好外部回路的电位处理，避免共模干扰影响输出精度。

1.2 状态指示系统

模块面板配置多组 LED 指示灯，实现硬件级状态可视化，无需上位软件也可以快速判断故障。绿色总状态灯包含多种闪烁逻辑：熄灭代表模块无供电；单次闪烁为 RESET 复位模式；两次闪烁对应固件升级 BOOT 模式；持续闪烁是预运行 PREOPERATIONAL 状态；常亮代表模块正常 RUN 运行。红色故障灯熄灭代表无异常，点亮表示模块存在错误或者复位状态。4 路通道配套橙色指示灯，通道输出数值为 0 时灯熄灭，输出非零数值时保持点亮，调试阶段能够直观看到每一路通道是否存在输出，缩短现场排错时间。软件层面同步提供完整诊断寄存器，上位控制系统可以读取模块运行故障、通道异常信息，纳入设备报警逻辑。

1.3 功耗、认证与环境机械设计

模块总线侧功耗 0.01 W，I/O 本体功耗根据硬件版本区分，Rev.≥J0 版本功耗 1.8 W，Rev.

模块区分硬件修订版本，Rev.≥J0 新版本与 Rev.

水平安装姿态下，Rev.≥J0 版本工作环境温度?25?60°C，Rev.

模块存储温度?40?85°C。普通型号工作湿度条件为 5?95% 非凝露；涂层版本 X20cAO4632 可承受最高 100% 凝露环境。模块振动等级 4 g，能够适应移动设备、工程机械的振动工况，防护等级 IP20，仅可安装在控制柜内部，不能直接暴露于室外环境。模块支持?40°C 低温启动，该启动条件为不带输出电压的冷启动状态。

在混合通道输出工况下，如果仅有 1 路电流输出，需要取两条降额曲线的平均值作为使用条件；如果同时开启 2 路或者 3 路电流输出，则直接沿用电流输出对应的降额曲线参数。

二、核心工作原理

X20AO4632 的完整工作链路为 PLC 或者总线控制器下发数字设定值，模块内部 D/A 数字?模拟转换器完成数模运算，经过运算放大器做信号调理，经由 SSR 固态继电器组成的内部启动使能继电器回路，对外输出电流或者电压模拟信号。硬件电路内置一阶低通滤波器，截止频率 10 kHz，可以抑制高频噪声串入输出回路，内部使能继电器主要作用为设备上电阶段控制输出回路通断，规避上电瞬间异常输出冲击下游执行器件。

2.1 D/A 转换与数值映射关系

转换器硬件标称 16 位带符号，电压输出模式有效转换精度为 ±15?bit，电流输出模式有效转换精度为 15?bit。总线下发控制数据为 INT 整型变量，电压模式寄存器数值区间对应?10 V~+10 V 物理输出；电流模式寄存器取值区间对应 0?20 mA 物理输出。全部 4 个通道同步转换耗时 50 µs，输出发生变化之后满量程建立时间为 500 µs，该指标代表控制器更新输出设定后，输出信号最多 500 µs 就可以稳定在目标数值，适配高速闭环调节场景。

模块总线最小循环周期、最小 I/O 更新时间均为 200 µs。高速总线循环会消耗模块内部的处理资源，压缩诊断、非周期读写指令的空闲处理时间，项目调试时需要平衡通讯周期和后台诊断任务的资源分配。

2.2 输出保护与负载特性

模块具备短路防护功能，电流输出回路硬件限流 ±40 mA，外部回路发生短路不会直接造成硬件损毁。不同硬件版本允许的负载电阻存在明显区别，Rev.≥J0 版本电流输出最大允许负载 600 Ω，Rev.

负载阻抗变化会带来附加输出误差，电压输出工况，负载由 10 MΩ 变化至 1 kΩ，最大误差 0.11%；电流输出工况，负载阻抗在 1 Ω 至最大允许负载区间变化，最大误差 0.5%。系统做整体精度评估的时候，该部分误差需要纳入计算。模块非线性指标小于 0.007%，可以保障全量程区间输出线性表现。电压增益温度漂移 ±0.01%/°C，电流增益温度漂移 ±0.02%/°C，偏移温度漂移电压、电流模式均为 ±0.012%/°C。

2.3 延时覆写输出特色功能

延时覆写输出是 X20AO4632 区别于普通模拟量输出模块的重要功能。模块内置两组相互独立硬件定时器，可以给选定通道配置延时时长，定时器计时结束之后，模块硬件自动把预先存储的输出值刷新至物理通道，整个动作不需要 PLC 循环任务持续干预。

每一个通道单次只能执行一次延时覆写动作，定时器运行过程中，不能对同一个通道再次触发延时覆写。该功能适合设备安全逻辑处理，例如急停触发之后，经过设定延时，多路调节阀同步切换至预设安全点位；工艺工序切换阶段，多个执行机构按照固定时间同步修改输出给定。

配套寄存器分为延时目标输出寄存器、延时配置寄存器、实际锁存时间读取寄存器。延时配置寄存器使用 bit0?bit13 设置延时时间，bit14?bit15 选定生效的通道编号。锁存时间寄存器可以读取覆写动作实际执行的时间戳，方便故障追溯。模块配备独立错误寄存器，用于反馈定时器占用冲突、重复触发等异常状态，应用程序可以读取对应故障位完成报警逻辑处理。两组定时器存在资源限制，同一个时刻，一个定时器仅能绑定一个通道，程序设计时需要规避资源抢占冲突。

2.4 总线通讯与寄存器配置

在 CAN I/O 总线控制器环境中，X20AO4632 占用 1 个模拟逻辑插槽。通道工作模式依靠非周期 UINT 类型寄存器 ConfigOutput01 完成配置，bit8 对应通道 1，数值 0 代表电压模式，数值 1 代表电流模式，通道 2 至通道 4 占用后续对应 bit 位。

周期过程数据寄存器 AnalogOutput01~04 负责设备正常运行过程中的输出设定；AnalogOutputDelayed00?03 用来存放延时覆写功能的目标输出数值；OutputDelayConfig 寄存器完成延时时间与绑定通道配置；AnalogOutputLatchTime 寄存器用于读取延时动作实际执行的时间。输出通道的状态橙色 LED，当寄存器输出数值为 0，指示灯熄灭；输出非零数值，指示灯点亮。

实际工程实施中必须注意，端子接线方式和软件寄存器通道模式配置必须保持匹配。仅仅更改接线不修改软件参数，或者只修改软件配置不调整接线，都会造成输出信号偏差，甚至引发输出回路异常。模块默认使用功能模型 254 总线控制器模型，非可配置总线控制器默认调用该模型，其余总线控制器根据现场总线类型选用对应的寄存器与功能模型。

三、产品核心性能说明

模块共计 4 路模拟输出通道，各个通道可以独立选择输出信号类型，支持 ±10 V 电压信号或者 0?20 mA 电流信号，信号选择需要同时完成端子接线以及软件寄存器配置。转换器硬件为带符号 16 位规格，电压输出有效分辨率 ±15?bit，电流输出有效分辨率 15?bit。全部通道转换时间 50 µs，满量程输出建立时间 500 µs。

电压输出增益误差 ±0.04%，偏移误差 ±0.022%；电流输出增益误差 ±0.09%，偏移误差 ±0.045%。输出回路内置一阶低通滤波器，截止频率 10 kHz。通道对总线绝缘耐压 500 V eff，通道与通道之间无电气隔离。模块具备短路保护，电流输出硬件限流 ±40 mA。总线最小循环周期 200 µs，最小 I/O 更新时间 200 µs。硬件配套内部上电使能继电器，具备硬件 LED 状态诊断以及软件寄存器诊断，支持硬件延时覆写输出功能。

不同硬件版本负载参数存在区分，Rev.≥J0 版本电流输出最大负载 600 Ω，Rev.

四、典型行业应用

贝加莱 X20AO4632 依托 X20 分布式 I/O 系统，模块可以就近部署在设备各个机构附近，缩短模拟信号线缆，降低长距离传输带来的信号干扰，既适配单机机械设备，也可以用于中小型过程控制成套装备。

4.1 包装印刷机械

包装设备内部大量比例压力阀、张力机构、变频驱动器都需要模拟量给定信号。4 路输出通道可以同时实现张力辊力矩设定、压力调节阀开度控制、变频器速度指令、油墨执行机构调节。模块微秒级信号建立时间，可以满足高速印刷设备动态张力闭环调节需求。通道对应的橙色状态 LED，调试阶段可以快速确认通道是否存在输出，帮助调试人员定位执行机构异常，缩短产线调试工时。

4.2 液压与橡塑设备

注塑、挤出、液压成型设备大量使用比例阀，需要稳定的 ±10 V 或者 0?20 mA 控制信号。X20AO4632 拥有较高输出精度，温度漂移控制表现良好，设备长时间连续生产工况下输出偏移较小，保障产品成型工艺一致性。当设备触发安全停机条件，可以借助模块自带延时覆写功能，多路比例阀同步回归安全点位，保护设备本体以及模具。柜内存在油气挥发、轻微腐蚀气体工况时，可以选用涂层版本 X20cAO4632，电路板防护涂层抵御腐蚀性气体，延长模块运行寿命。

4.3 水处理与市政过程自动化

水处理成套设备中电动调节阀、加药计量泵普遍采用 0?20 mA 信号。X20AO4632 输出信号用于调节阀门开度，控制药剂投加流量。模块配套的软件诊断寄存器可以监测输出回路异常，一旦输出回路断线，控制系统即可获取报警信息，规避药剂投加失效带来的水质风险。模块具备 Zone2 防爆认证，可安装在污水处理厂防爆控制柜内部使用。

4.4 能源装备与风机泵组成套

空压机、离心风机、水泵成套控制系统，模拟输出信号下发给变频器完成转速给定，同时控制进气阀门执行机构。分布式 I/O 的部署形式，I/O 模块可以靠近现场执行机构，控制柜不需要集中布置在中控室内，降低模拟信号电缆布线成本。部分车载移动能源装备，模块 4 g 抗振动等级，能够承受设备运行过程当中的振动冲击。

4.5 特种机械与危险区域设备

模块取得 Class I, Division 2 以及 ATEX Zone2 相关认证，可用于石油、化工行业二类危险区域控制柜内部安装。需要注意模块防护等级为 IP20，不能直接布置在危险区域露天现场，必须安装于防爆控制柜内部。

五、选型与工程实施注意事项

采购选型阶段，需要确认硬件修订版本，Rev.≥J0 版本在负载电阻、温度范围方面性能更优；高湿度、存在腐蚀性气体的柜内工况，优先选用涂层型号 X20cAO4632。

现场接线调试时，信号模式的更改，必须同步完成接线端子调整和软件寄存器配置，不可只做单边修改。设备设计阶段需要做好降额评估，安装姿态分为水平、垂直两种，环境温度、输出负载电阻三者相互约束，多路电流输出同时启用时，严格按照降额曲线选用工作条件，超出允许范围，会造成输出精度下降，严重情况会出现模块过热。海拔超过 2000 m 之后，每上升 100 m，允许的环境工作温度降低 0.5°C。

模块通道之间没有电气隔离，如果现场执行机构参考电位不一致，外部回路需要加装信号隔离器，消除共模电压，避免输出精度受到干扰。延时覆写功能存在定时器资源限制，同一定时器同一时间只能绑定一个通道，程序逻辑开发时要规避定时器资源冲突，读取 Error 寄存器捕获异常事件。

物料清单编制需要注意，模块本体不包含总线底座和接线端子，项目 BOM 清单必须配套 X20BM11 普通版总线底座，涂层版选用 X20cBM11，接线端子统一为 X20TB12，避免现场到货缺少配件无法完成安装。

六、总结

贝加莱 X20AO4632 是面向中高端工业场景的 4 通道模拟量输出模块，兼顾信号转换精度、信号响应速度，同时具备完善的硬件与软件诊断能力，硬件延时覆写输出属于该模块差异化功能，对于有多路输出同步时序控制需求的设备，能够简化 PLC 程序逻辑。依托贝加莱 X20 完整 I/O 生态，模块可以和同系列 PLC、运动控制器无缝配合。实际项目选型阶段，充分评估负载电阻、环境温度、安装姿态，落实降额设计，同时保证端子接线与软件通道模式配置保持一致，就可以充分发挥模块性能，保障自动化系统模拟调节回路长期稳定运行。

免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
