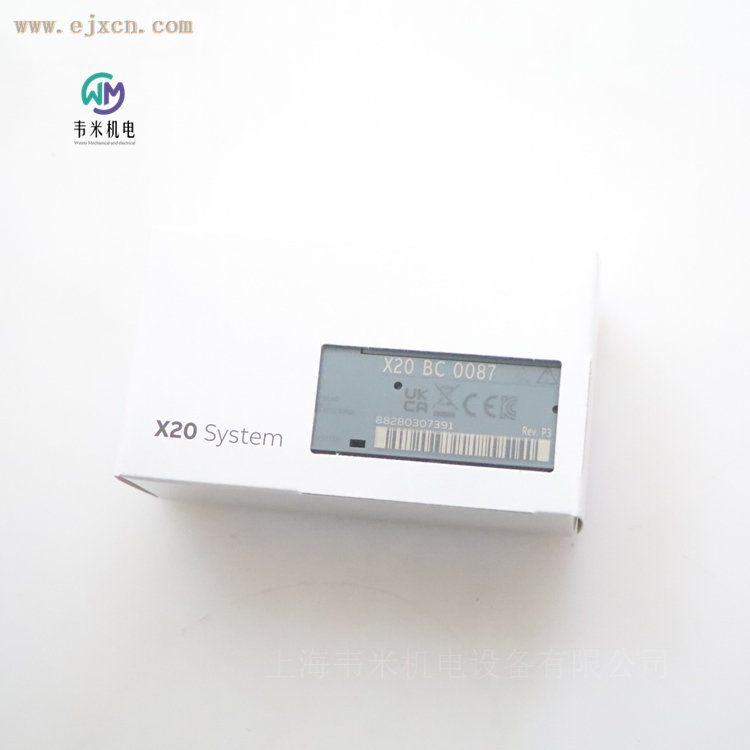

贝加莱总线控制器X20BC0087
贝加莱 X20BC0087 总线控制器｜Modbus TCP/UDP 分布式 I/O 通信网关
在工业自动化新建项目以及产线改造实施过程中，不同厂商自动化设备之间的协议互通，是现场调试工作中的重要环节。Modbus 作为工业领域应用十分普及的开放通信协议，大量第三方控制器、现场仪表、上位监控系统均具备 Modbus 主站能力。如何将分布式 X2X Link I/O 节点接入 Modbus 以太网网络，是自动化工程师经常需要解决的工程问题。贝加莱 X20BC0087 属于 X20 系列总线控制器，它的核心价值是实现 X2X Link I/O 节点与 Modbus 以太网网络的数据对接。该设备既可以配合贝加莱自动化控制器，依托 Automation Studio 软件完成组态运行，也能够对接带有 Modbus TCP 或者 Modbus?UDP 主站功能的第三方控制系统，实现分布式 I/O 通道的信号采集与输出控制。同系列还有带涂层版本 X20cBC0087，面向工况条件复杂的应用现场，拓展设备的适用场景。
一、产品硬件与结构设计
X20BC0087 采用贝加莱 X20 系列模块化分体架构，总线控制器本体、总线底座、供电模块、接线端子需要分开选型订购。完整硬件方案需要搭配 X20BB80 总线底座、X20PS9400 或者 X20PS9402 电源模块、X20TB12 12 针带定位接线端子。其中 X20BB80 总线底座已经配套左右两侧 X20AC0SL1/X20AC0SR1 端盖，无需额外采购盖板。涂层型号 X20cBC0087，则必须选用对应的涂覆配套部件，即 X20cBB80 总线底座以及 X20cPS9400 供电模块。普通版本和涂覆版本配件不可混合搭配使用。
模块本体配置网络地址拨码开关，同时搭载 LED 状态指示灯，设备状态既可以通过硬件 LED 查看，也可以借助软件读取。机身下方配置两路屏蔽型 RJ45 以太网接口 IF1 与 IF2，模块内置二端口以太网交换机，依靠交换机能力可以实现链式布线，不需要额外增设外部交换机，简化控制柜内部网线布局，减少硬件投入成本。两个 RJ45 接口支持 10BASE?T/100BASE?TX 传输标准，通信速率 10/100?Mbit/s，支持自动协商与 Auto?MDI/MDIX 功能，工程现场无需区分直连网线与交叉网线，降低接线出错概率。两个站点之间网线最大段长可以达到 100?m，能够满足控制柜之间短距离以太网布线需求。
网络地址拨码开关是这款总线控制器的重要硬件配置，拨码完成修改之后，必须重启模块，新的设置才可以生效。
- 0x00 为出厂默认档位，拨码开关不会干预系统参数，设备读取闪存内存储的总线控制器参数，调用闪存保存的 IP 地址以及接口编号；当闪存没有有效数据的时候，设备将以出厂默认参数启动。
- 0x01?0x7F，仅修改闪存内 IP 地址的最后一个字节，不会改写闪存中保存的完整 IP，接口编号依旧读取闪存存储内容，适合现场同网段批量调试设备。
- 0x80?0xEF，该档位开启 DHCP 工作模式，设备会向 DNS 服务器上报主机名称；主机名称由三部分组成：“br”+“mb”+ 拨码开关对应的三位十进制数值。例如拨码设置为 0xD7，对应十进制 215，生成主机名为 brmb215。
- 0xF0 属于自动存储模式，该功能要求固件版本 1.39 及以上。设备从 DHCP 或者 BOOTP 服务器获取 IP 配置，如果获取到的参数和闪存内存储参数不一致，会把当前 IP 相关参数保存至闪存。
- 0xF1?0xFD 为保留档位，功能与 0xFF 保持一致。
- 0xFE，设备启动过程中将全部总线控制器参数恢复为默认值，不读取闪存内部任何数据，通信参数效果等同于拨码 0xFF。
- 0xFF，只初始化全部通信参数，其余总线控制器参数依旧读取闪存；通信默认参数：IP 地址 192.168.100.1，子网掩码 255.255.255.0，网关 192.168.100.254，Modbus 接口端口 502，X2X Link 周期 4?ms，X2X Link 线缆长度 0?m。
设备出厂默认 IP 地址为 192.168.100.1，Modbus 通信端口固定 502。设备拥有两套 NetBIOS 名称，主 NetBIOS 名称由 “br” 加上设备机身标注的 MAC 地址生成；次级 NetBIOS 名称和拨码开关生成的主机名保持一致。需要注意，NetBIOS 访问方式仅支持同一网段内部，无法跨越路由器或者网关，跨网段访问设备只能使用 IP 地址。
二、核心技术参数
表格
| 项目 |
参数规格（来源于 X20 (c) BC0087 V2.40 原版 PDF） |
| 设备类型 |
X2X Link 转 Modbus TCP/UDP 总线控制器 |
| 通信角色 |
Modbus TCP / Modbus UDP 从站 |
| 以太网接口 |
2 路屏蔽 RJ45，内置 2 端口交换机；10/100?Mbit/s；10BASE?T/100BASE?TX；Autonegotiation；Auto?MDI/MDIX；站点间最大网线段长 100?m |
| I/O 循环周期 |
0.5?4?ms 可配置 |
| 响应时间 |
<1?8?ms（取决于内置交换机负载） |
| 总线系统之间同步 |
不支持 |
| IP 获取方式 |
DHCP、BOOTP、静态 IP（网络地址拨码开关配置） |
| 功耗 |
2?W |
| 电气隔离 |
Modbus 网络侧与 X2X Link 总线、I/O 回路电气隔离 |
| 防护等级 |
IP20（依据 EN 60529） |
| 工作温度 B 级 |
0 ~ 55?℃；船用应用规格：5 ~ 55?℃ |
| 湿度等级 B |
最高可达 100% |
| 振动耐受指标 |
4?g |
| 产品认证 |
ATEX Zone 2 II 3G Ex nA nC IIA T5 Gc；cULus E115267；cCSAus 244665；Class I, Division 2，Groups ABCD，T5 |
| 海拔条件 |
安装海拔无硬性限制；海拔＞1000?m 时，每升高 100?m，环境温度降额?0.5?℃ |
| 出厂通信参数 |
IP：192.168.100.1；子网掩码：255.255.255.0；网关：192.168.100.254；Modbus 端口 502 |
| 网络访问途径 |
IP 地址访问；NetBIOS 主机名访问（仅限同一网段，不可跨网关 / 路由器） |
| 状态诊断 |
支持 LED 状态指示灯与软件读取两种方式查看设备状态 |
三、工作原理与通信机制
X20BC0087 属于协议转换类总线控制器，设备一侧依托 X2X Link 总线，对接贝加莱 X20 系列 I/O 模块；另外一侧在以太网网络中充当 Modbus 从站，接收 Modbus 主站下发读写指令，完成 I/O 数据的交互转发。该模块本身不会运行用户控制逻辑，核心工作集中在协议转换、数据映射、I/O 周期调度。
后端 X2X Link 作为 X20 系统内部 I/O 总线，总线控制器周期性扫描挂载的 I/O 模块，采集输入通道的现场信号，同时将主站下发输出数据下发至对应输出模块。I/O 刷新周期支持在 0.5?4?ms 范围内进行配置，项目可以结合现场实时性需求，选定适配的循环周期。在执行外部下发的命令序列之前，总线控制器会先校验命令序列有效性，过滤非法指令，降低异常报文带来的系统风险。
以太网通信同时兼容 Modbus TCP 以及 Modbus?UDP。Modbus 协议诞生于 1979 年，Modbus TCP 与 Modbus?UDP 是其以太网实现形式，完整保留原始版本已经验证成熟的 Modbus 服务与对象模型。Modbus TCP 基于面向连接的 TCP 传输机制，具备报文确认、重传机制，数据传输完整性较好，是工业项目中使用较多的通信模式。Modbus?UDP 属于无连接报文传输，报文本身开销更低，可以获得更低传输延迟，但是 UDP 协议不存在内置丢包重传逻辑，需要上层应用程序自行实现错误检测逻辑，适合上层软件具备完整校验能力、追求低延迟的场景。
网络参数配置有多种实现路径。硬件拨码开关可以快速调整 IP 相关设置；DHCP 模式下设备主动向服务器申请 IP 参数，并且上报自动生成的主机名，网络内 DNS 服务器可以完成设备域名解析；BOOTP 协议同样可以实现网络参数自动分配。设备拥有主、次两套 NetBIOS 名称，局域网内部可直接通过主机名访问设备。
设备组态工作需要使用 Automation Studio 软件，V4.3 以及更高版本可以完成完整的 I/O 组态配置。如果依靠总线控制器自动配置多功能模块，模块仅可以启用默认功能模型，想要使用其余功能模型，需要在 Automation Studio 软件内完成对应组态。Automation Studio 可以在贝加莱官方网站免费下载，针对现场总线控制器的完整组态，评估许可就可以免费使用。
拨码开关改动之后，需要重启模块配置才可以生效。0xF0 自动存储档位下，DHCP、BOOTP 分配得到的全新 IP 参数会自动保存至闪存，断电之后配置不会丢失。设备故障信息可以通过硬件 LED 指示灯或者配套软件进行读取，便于工程人员掌握站点运行情况。
四、主要功能亮点
- 双协议支持，兼容多类控制系统 同时支持 Modbus TCP、Modbus?UDP 从站模式，不局限贝加莱自有控制器平台。只要控制系统或者上位软件具备 Modbus 主站能力，就能够读写 X20 系列 I/O 信号。在产线改造项目中，可以保留原有控制系统，新增分布式 I/O 站点，减少设备整体替换的成本。
- 集成二端口交换机，简化现场布线工作 板载两路 RJ45 网口与内置交换机，支持链式拓扑布线，项目中可以省去额外交换机硬件，减少控制柜元器件数量。接口自带 Auto?MDI/MDIX，工程接线容错能力较强，降低现场调试工作量。
- 多样化 IP 配置手段，适配不同部署场景 硬件拨码开关可以快速修改 IP 末尾字节，方便多台设备批量部署调试；DHCP 与 BOOTP 支持网络自动分配 IP；闪存可以持久保存网络参数，配合自动存储档位，获取到新 IP 后自动写入存储。系统可以自动生成标准化主机名，便于网络内识别管理设备。
- I/O 周期可配置，平衡实时性与总线负载 I/O 循环周期在 0.5?4?ms 区间可调整，普通信号采集场景选用较长周期，降低总线整体负载；高速信号采集场景选用短周期，保障信号刷新实时性。模块整体响应时间区间为 1?8?ms，实际表现会受内置交换机负载情况影响。总线系统之间同步功能不支持，项目方案设计阶段需要留意该限制。
- 软硬结合的设备诊断方案 设备配置 LED 状态指示灯，配合软件读取方式，双重途径获取设备运行、故障信息，方便现场工作人员排查问题，缩短故障定位时间。在执行外部命令前完成命令序列有效性校验，规避非法指令带来的异常风险。
- 涂层版本拓展复杂工况适配能力 X20cBC0087 为涂覆版本，针对高湿度、粉尘等严苛工况设计，配套部件也需要选择涂覆系列，拓展产品的适用边界。
- 通信侧电气隔离，增强现场通信稳定性 Modbus 以太网通信回路和后端 X2X Link 总线、I/O 回路实现电气隔离，缓解工业现场不同接地点电位差带来的干扰问题，提升复杂工厂环境通信运行稳定性。
五、行业应用场景
1. 产线升级改造项目
不少存量产线原有控制器具备 Modbus TCP 主站能力，受控制柜空间限制，不希望对整套控制系统进行更换。X20BC0087 搭配 X20 系列 I/O 模块搭建分布式 I/O 站点，就近采集现场传感器信号、驱动执行器件，借助以太网接入原有主控制系统。可以减少现场硬接线铺设工作量，缩短改造工期，减少线缆故障点，广泛应用于包装产线、输送流水线、装配工位的升级改造工作。
2. 机械设备配套行业
包装机械、塑料加工设备、印刷机械、纺织机械设备，常常需要向上层管理系统上传设备数据。设备本地通过 X20 I/O 采集各类现场信号，X20BC0087 充当通信接口，以 Modbus 从站的形式，把设备运行状态、报警信息、生产计数等数据上传至 MES 或者上位监控系统。遇到粉尘、湿度偏高的设备工况，可选用涂层版本 X20cBC0087。
3. 水处理与过程监控应用
水处理站点、泵站、小型工艺配套场景，现场分布大量液位、压力、流量检测传感器，以及阀门、泵类执行机构。利用 X2X Link 总线扩展数字量、模拟量 I/O 模块完成工艺信号采集与输出控制，X20BC0087 接入厂区 SCADA 监控平台，实现工艺数据回传、现场设备远程操作。产品拥有 ATEX Zone2 相关认证，也可以应用于符合条件的 2 区危险区域工艺配套。
4. 测试台架与实验检测设备
各类性能测试台、实验室检测装置，第三方测试控制系统作为 Modbus 主站，X20BC0087 对接多路 I/O 模块，完成传感器信号采集，输出信号控制电磁阀、继电器等部件动作。I/O 周期可配置特性适配不同测试节拍，命令序列预校验机制，降低测试过程非法报文造成设备误动作的风险。
5. 新能源配套控制柜
储能配套柜体、光伏辅助控制单元，需要采集大量开关、模拟量信号对接第三方监控平台。X20BC0087 将分散 I/O 点位汇总，依靠 Modbus TCP 协议向上层监控系统传输数据。涂覆版本能够应对柜体内湿度、温度波动偏大的工况。
6. 贝加莱自动化系统分布式 I/O 扩展
当贝加莱主控制器本体 I/O 资源不足，需要搭建远程分布式 I/O 站点，也可以选用 X20BC0087。贝加莱控制器开启 Modbus TCP 主站功能，以太网连接多台总线控制器，扩展整套系统 I/O 规模，实现控制柜分离布局。
六、选型与使用注意事项
第一，X20BC0087 属于分体式模块，总线底座、供电电源模块、接线端子都需要单独采购；涂层型号 X20cBC0087 必须全部使用带 c 前缀涂覆配件，普通配件和涂覆配件不建议混用。 第二，该设备工作角色为 Modbus 从站，不能够充当 Modbus 主站驱动外部 Modbus 设备；后端仅支持 X2X Link I/O 模块，不能直接对接第三方 Modbus RTU 仪表。 第三，修改网络地址拨码开关之后，必须重启总线控制器，参数变更才可以生效；闪存写入操作过程中如果出现断电，会影响参数存储结果。 第四，NetBIOS 主机名访问仅限同一局域网，跨网段访问设备需要直接使用 IP 地址。 第五，Modbus?UDP 模式没有内置丢包重传，对数据可靠性要求高的项目优先选用 Modbus TCP 通信模式。 第六，设备海拔超过 1000?m，需要执行温度降额规则，每提升 100?m，环境使用温度降低 0.5?℃。 第七，多功能 I/O 模块由总线自动配置时，仅支持默认功能模型，其余功能模型需要在 Automation Studio V4.3 及以上版本软件完成组态下载。
七、总结
贝加莱 X20BC0087 总线控制器搭建起 X20 分布式 I/O 系统与 Modbus 以太网网络之间的数据桥梁。集成二端口交换机简化现场布线，硬件拨码搭配 DHCP/BOOTP 实现灵活 IP 配置，LED 指示灯与软件结合完成设备诊断，还有涂层型号适配复杂工况。设备既可以融入完整贝加莱自动化方案，也能够对接各类第三方 Modbus 主站控制系统，降低跨品牌设备集成难度。在机械设备配套、产线升级改造、水处理过程监控、测试台架、新能源配套等场景，为分布式现场信号采集与控制输出提供可靠的通信解决方案。
免责说明：本文内容基于公开资料、产品及网络数据，仅作参考，实际购买选型请以现场实物和技术选型手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
