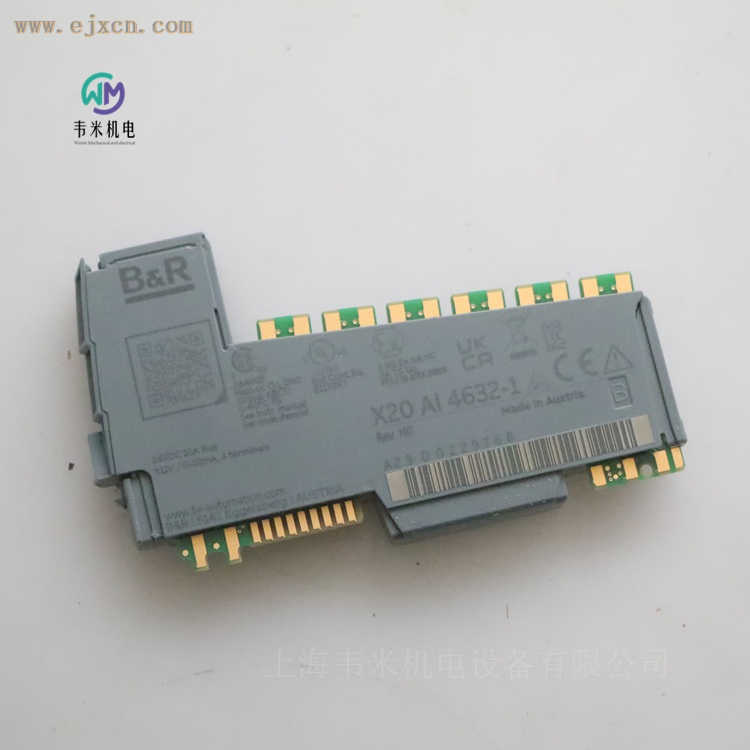

贝加莱模拟量输入模块X20AI4632-1
贝加莱 X20AI4632-1 模拟量输入模块｜带 Trace 分析的 X20 系列 I/O 单元
在现代自动化控制系统中，模拟量信号采集是设备状态监测、过程闭环控制的基础环节。传感器输出的电压、电流信号，需要依靠高性能 I/O 模块完成模数转换，将现场物理量转化为控制器可以识别的数字信号。贝加莱 X20AI4632-1 作为 X20 分布式 I/O 体系下的 4 通道模拟量输入模块，不仅支持电压、电流两种信号类型自由切换，集成 16 位模数转换、可配置滤波，还内置 Trace 示波器分析功能，能够完成信号采集、滤波处理、数据缩放、故障诊断、波形记录一体化工作，适配复杂工业现场的模拟量采集需求。同系列还提供防护涂覆版本 X20cAI4632-1，面向高湿度、存在腐蚀性气体的严苛工况使用。
一、产品整体设计与硬件架构
X20AI4632-1 遵循贝加莱 X20 模块化 I/O 统一设计规范，采用薄型模块化结构，模块本体宽度 12.5+0.2 mm，可直接安装在控制柜内导轨，多个模块可以串联堆叠，构建分布式 I/O 站点。整套单元需要搭配配套附件才可以投入使用，总线模块选用 X20BM11，涂覆版本对应 X20cBM11；接线端子需要单独订购 X20TB12，12 针带 24 VDC 防呆定位端子，负责现场传感器接线接入。
硬件层面区分标准版本与涂覆防护版本 X20cAI4632-1。涂覆版本电路板增加电子元器件保护涂层，涂层通过两项行业标准验证：冷凝测试 BMW GS 95011-4，完成 2 次 1 循环测试；腐蚀性气体测试执行 EN 60068-2-60 方法 4，持续暴露 21 天。该涂层可以抵抗柜内结露、腐蚀性气体侵蚀，电路板电气逻辑、寄存器、功能与普通版本完全一致，手册文档配图统一使用非涂覆模块图示，不会单独提供涂覆版外观图。涂覆模块无电压上电的冷启动最低环境温度可以达到 - 40°C，模块运行阶段依旧需要遵循常规工作温度参数。需要注意，配置涂覆模块的控制柜内部，不建议使用风扇、通风槽带来强制气流冷却，避免加速凝露带来的潜在风险。
模块面板集成多组 LED 状态指示灯，分为模块状态灯与 4 路通道状态灯。绿色 RUN 灯代表模块运行状态，熄灭表示模块无供电；单次闪烁代表 RESET 复位模式，双次闪烁代表固件更新 BOOT 模式，持续闪烁是 PREOPERATIONAL 预操作状态，常亮代表正常 RUN 运行。红色错误灯熄灭代表无故障，常亮代表模块错误或复位，双次闪烁提示扫描时间违规、同步错误类系统故障。4 个通道绿色指示灯，熄灭代表电压测量模式下出现断线、传感器断开，常亮代表对应通道 ADC 转换器正常工作，采集数值有效。其中断线检测功能仅在电压采集模式生效，电流模式无法识别线路断开故障。
接线引脚分为每一路通道的电流输入 AI+x I、电压输入 AI+x U、公共负端 AI-x U/I，四路通道引脚独立排布，通过端子接线方式选择接入电压信号或者电流信号。电气隔离设计为通道对总线隔离，通道与通道之间不做隔离，通道间串扰指标小于 - 70 dB，降低多路模拟信号之间的互相干扰。防护等级按照 EN 60529 标准为 IP20，仅适合控制柜内部安装使用，不可直接暴露在现场环境。
模块在硬件散热上做了降额使用规则：环境温度 55°C 以内运行，无降额限制；当环境温度超过 55°C，该模块左右相邻模块单块功耗不能超过 1.15 W。对于闲置未使用的输入通道，手册建议将端子短接，或者把通道配置为电流信号模式，以此降低模块整体功耗。海拔安装条件，2000 m 以内无限制，超过 2000 m 之后，海拔每升高 100 m，环境允许工作温度降低 0.5°C。
二、核心技术参数
表格
| 项目 |
参数说明 |
| 通道数量 |
4 路模拟量输入，每通道可独立配置信号类型 |
| 信号量程 |
电压：±11 V；电流：0-22 mA，最大承受 40 mA |
| 转换器分辨率 |
16 位模数转换器 |
| 转换时间 |
全部通道 50 μs |
| 硬件滤波器 |
三阶低通，硬件截止频率 10 kHz，软件可配置滤波器阶数 1-4 阶 |
| 增益误差 |
电压模式 0.08%；电流模式 0.08% |
| 偏移误差 |
电压模式 0.01%；电流模式 0.02% |
| 温漂系数 |
增益 0.01%/°C；偏移电压 0.001%/°C，电流 0.002%/°C |
| 共模抑制 |
70 dB |
| 隔离特性 |
通道 - 总线 500 V 有效值隔离；通道之间无隔离 |
| 安装温度（水平） |
-25°C - +60°C |
| 安装温度（垂直） |
-25°C - +50°C |
| 存储 / 运输温度 |
-40°C - +85°C |
| 工作湿度 |
5-95%，非凝露；涂覆版短时可承受 100% 凝露环境 |
| Trace 存储资源 |
模块本地 16 kB FIFO 缓存，最多 8192 组采样点，多通道启用自动均分缓存空间 |
| 采样时间配置范围 |
50-10000 μs，默认 100 μs |
| 功耗 |
总线侧 0.01 W；内部 I/O 侧 1.5 W |
模块数据输出格式为 INT 整型，电压信号输出范围 - 32767 - 32767，1 LSB 对应 335.693 μV；电流信号输出 0 - 32767，1 LSB 对应 671.387 nA。模块提供完整寄存器集合，覆盖通道配置、采样时间、滤波参数、用户缩放、极限阈值、故障计数器、Trace 追踪、比较器触发条件，支持控制器循环读写，也支持总线控制器模式下非循环访问寄存器。
三、工作原理与功能解析
X20AI4632-1 完整工作流程分为信号接入、模数转换、滤波处理、缩放计算、极限判断、故障统计、Trace 波形记录七大环节。外部传感器模拟信号接入端子之后，经过 PTC 保护元件、采样分流电阻送入 16 位 ADC，硬件自带三阶 10 kHz 低通滤波器做一级噪声抑制，之后由模块内部固件完成二次处理。
3.1 通道配置与模数转换
每一路通道可以独立选择电压采集或者电流采集，配置信息写入通道配置寄存器 ConfigOutput01/06/11/16。ADC 转换任务拥有很高执行优先级，按照设定采样周期执行，把模拟量转换成原始数字量。转换任务和后续数据处理任务是分开执行：转换任务只负责 AD 采样；处理任务优先级较低，完成滤波、缩放、极限判断、最小最大值锁存。如果配置功能过多，采样时间设置过小，会出现周期超时报错，模块会记录采样周期违规计数器。
3.2 多级数字滤波功能
模块支持软件配置低通滤波器，滤波器阶数可设置 1-4 阶，截止频率以 Hz 为单位进行配置。高阶滤波器采用多级一阶滤波器级联方式实现，系统内部使用定点运算近似算法完成滤波计算。高阶滤波器实际截止频率需要按照阶数换算，用户设置的截止频率受奈奎斯特采样定理约束，软件不会自动校验参数合理性，需要工程人员结合采样周期设置。滤波输出计算公式采用一阶递归滤波近似：yn = a*xn + b*y(n-1)，其中 a、b 参数由采样时间、设定截止频率自动换算得到。
3.3 用户自定义缩放换算
采集得到的原始 AD 数值，可以通过增益、偏移寄存器完成工程值换算。换算公式：Scaled value = k * A/C value + d。增益寄存器 65536 对应增益系数等于 1，偏移寄存器 0 代表无偏移，两个参数都使用 DINT32 位寄存器存储。换算完成之后数值有可能超出 16 位整型范围，模块内部使用 32 位数据做运算，用户可以自定义上下限阈值，一旦数值超出阈值，会触发越限计数统计。
3.4 全维度故障监测统计
模块内置多组事件计数器寄存器，用于记录各类异常，计数器最低比特代表当前故障状态，置 1 代表故障正在发生，置 0 代表故障清除。可以监测的故障类型包含同步错误、无效采样周期、量程上溢出、量程下溢出、工作区间超限。
- 同步错误：转换任务相比 X2X 周期滞后超过 5 μs 触发；
- 采样周期违规：上一轮采样还未完成，新一轮转换任务已经到来；
- 量程超限：采集值超出设定最大、最小阈值。
所有故障发生次数持续累加，需要程序手动清零计数器，同时通道状态寄存器会汇总四路通道的越限、线路状态，方便上位程序批量读取诊断信息。电压模式下还支持断线检测，识别传感器线路断开。
3.5 Limit 极限值分析
开启极限分析功能后，模块硬件会持续锁存每个采样周期内通道采集到的最大值、最小值。可以通过上升沿、下降沿触发信号锁存，触发之后读取寄存器获得上一个测量周期的最大、最小采集结果，锁存寄存器会自动复位，不需要控制器持续轮询全部原始采样点，降低总线数据负载。适合做峰值检测、冲击信号判断场景。
3.6 Trace 示波器波形记录（核心特色功能）
Trace 也就是示波器追踪是 X20AI4632-1 区别很多普通模拟量模块的重要功能，该功能仅模块直接连接 SG4 系列控制器时可用，挂接在总线控制器后端无法启用 Trace。模块自带 16 kB 本地 FIFO 高速缓存，不需要占用控制器内存存储波形数据。
缓存空间会根据开启 Trace 的通道数量自动分配：单通道启用最大 8192 采样点；双通道每通道 4096；三通道每通道 2730；四通道每通道 2048。支持边沿触发，也支持内置比较器触发。
比较器可以设置每一路通道上下阈值与滞回区间，输出 InRange 区间状态、阈值越过状态；支持对多路通道状态做与、或逻辑运算，组合生成 Trace 触发条件。同时支持时间偏移触发，可以设置触发事件发生之前、之后分别记录多少采样点，实现预触发波形采集。Trace 的状态寄存器包含缓存剩余空间、触发总次数、触发失败次数，库文件 AsIOTrc 用于控制器读取 FIFO 内部存储的波形采样数据，便于后期故障复盘、信号波动分析。
Trace 适合捕捉瞬时冲击、偶发扰动信号，传统 PLC 循环读取会漏掉持续时间很短的信号变化，而模块本地硬件级采样缓存，独立于控制器扫描周期，能够完整记录瞬态波形。
四、典型应用行业与落地场景
贝加莱 X20AI4632-1 依托 X20 分布式 I/O 系统，广泛应用在装备制造、过程工业、新能源、轨道交通配套、船舶设备、测试试验平台等领域，涂覆版本 X20cAI4632-1 面向潮湿、轻微腐蚀性气体工况。
4.1 机械设备与高端装备行业
塑料机械、印刷设备、包装机械、机床辅助采集单元。设备上大量压力传感器、位移传感器输出 ±10 V 级别电压信号或者 0-22 mA 电流信号。X20AI4632-1 多路独立采集，软件滤波可以抑制电机、变频器带来的电磁干扰。Trace 功能可以捕捉设备启停瞬间压力冲击，分析设备机械振动瞬态信号，排查间歇性故障，不需要外接示波器硬件，减少测试设备投入。分布式 I/O 架构可以把模块布置靠近传感器安装，缩短模拟线缆长度，降低信号衰减干扰。
4.2 新能源行业
储能设备、锂电池生产设备、光伏配套控制柜体。产线内部大量温度变送器、压力变送器输出模拟信号。产线现场存在粉尘、湿度波动，部分项目选用 X20cAI4632-1 涂覆模块。故障计数器、断线检测功能，能够快速定位传感器接线故障，提升设备运维效率；极限值锁存功能可以记录工艺过程峰值参数，用于工艺数据分析。
4.3 试验测试平台
材料试验机、部件耐久测试台。测试过程会产生大量瞬态冲击信号，普通 PLC 循环采样受扫描周期限制丢失波形细节。X20AI4632-1 本地 Trace 缓存可以独立高速采样，触发之后回传完整波形，用于试验数据记录，替代外置数据采集卡，和整套自动化控制共用同一套 X20 控制系统，减少多套系统对接的开发工作量。
4.4 船舶与海工配套
获得 DNV 船舶认证，适合船舶控制柜内部模拟信号采集。海上环境湿度高，存在盐雾腐蚀性气体，优先选用 X20cAI4632-1 防护涂覆版本。采集液位、压力、温度变送器信号，完整诊断体系便于船上远程监控模块与传感器状态。
4.5 中小型过程工业
水处理、小型化工配套控制系统，采集流量、液位、pH 变送器信号，4 通道设计适配中小型点位规模，通道可单独配置电压或者电流，适配不同类型变送器混合接入。完整的寄存器诊断信息，可以对接 SCADA 系统，直接把故障信息上传上位监控软件。
五、选型与使用注意要点
- 区分 X20AI4632-1 普通版本和 X20cAI4632-1 涂覆版本，两者硬件功能一致，涂覆版用于凝露、腐蚀性气体工况，价格与订货号不同，不能直接互换采购。
- Trace 示波器功能限制：模块必须直接接入 SG4 控制器，挂接总线控制器时 Trace 功能不可用；项目总线周期设计需要结合采样时间寄存器预留余量。
- 附件必须单独订货：X20BM11/X20cBM11 总线模块、X20TB12 接线端子，模块本体出厂不附带端子。
- 垂直安装模式运行温度上限降低至 50°C；高海拔使用需要做温度降额；高温环境关注相邻 I/O 模块功耗，满足降额要求。
- 通道之间没有电气隔离，多路模拟信号共地需要做好接线处理，避免地环路引入干扰；通道对总线具备 500 V 隔离，保护控制器侧电路。
- 闲置通道建议端子短接或者配置为电流模式，降低整体功耗；电压模式具备断线诊断，电流模式无法检测线路断开故障。
总结
贝加莱 X20AI4632-1 不只是一款简单的多路模拟量采集 I/O 模块，它将高速模数转换、可配置数字滤波、工程缩放、硬件级极限锁存、本地 FIFO Trace 波形记录、完善故障诊断集合在单块 I/O 单元之内。Trace 功能把传统外置示波器的部分能力集成进 I/O 模块，对排查设备偶发扰动、瞬态冲击故障带来很大便利。搭配防护涂覆版本 X20cAI4632-1，可以适配从标准控制柜到高湿度腐蚀性气体的复杂工况。作为 X20 分布式 I/O 生态的一员，可以灵活部署在控制柜不同位置，缩短模拟信号走线，适配装备制造、测试平台、船舶、新能源、小型过程工业等多元自动化场景。
